Rational iCombi Pro Original Installationsanleitung Seite 21

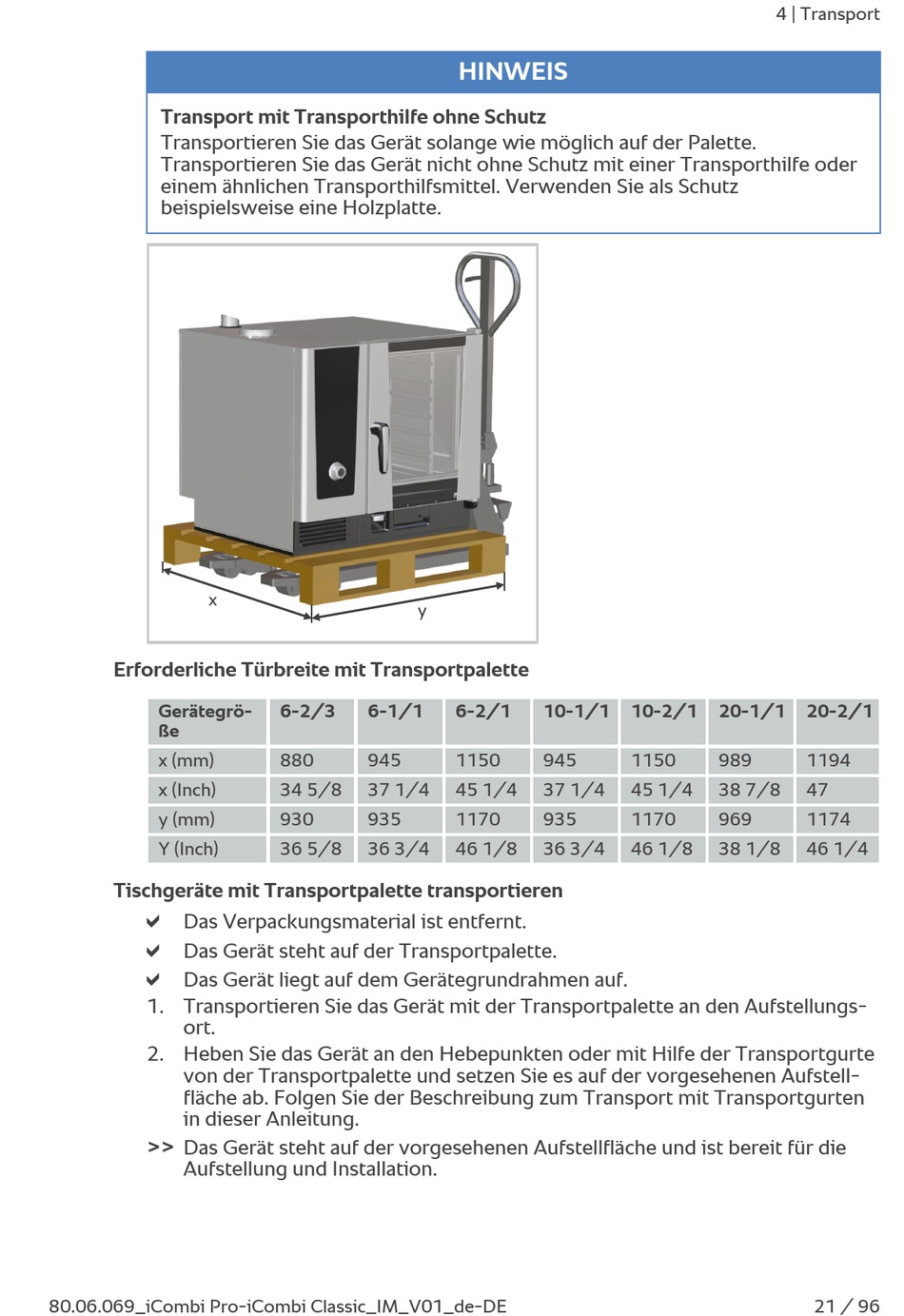

Transport mit Transporthilfe ohne Schutz
Transportieren Sie das Gerät solange wie möglich auf der Palette.
Transportieren Sie das Gerät nicht ohne Schutz mit einer Transporthilfe oder
einem ähnlichen Transporthilfsmittel. Verwenden Sie als Schutz
beispielsweise eine Holzplatte.
x
Erforderliche Türbreite mit Transportpalette
Gerätegrö-
ße
x (mm)
x (Inch)
y (mm)
Y (Inch)
Tischgeräte mit Transportpalette transportieren
a
Das Verpackungsmaterial ist entfernt.
a
Das Gerät steht auf der Transportpalette.
a
Das Gerät liegt auf dem Gerätegrundrahmen auf.
1. Transportieren Sie das Gerät mit der Transportpalette an den Aufstellungs-
ort.
2. Heben Sie das Gerät an den Hebepunkten oder mit Hilfe der Transportgurte
von der Transportpalette und setzen Sie es auf der vorgesehenen Aufstell-
fläche ab. Folgen Sie der Beschreibung zum Transport mit Transportgurten
in dieser Anleitung.
>>
Das Gerät steht auf der vorgesehenen Aufstellfläche und ist bereit für die
Aufstellung und Installation.
80.06.069_iCombi Pro-iCombi Classic_IM_V01_de-DE
y
6-2/3 6-1/1
880 945
34 5/8 37 1/4
930 935
36 5/8 36 3/4
HINWEIS
6-2/1 10-1/1
1150 945
45 1/4 37 1/4
1170 935
46 1/8 36 3/4
4 | Transport
10-2/1 20-1/1
1150 989
45 1/4 38 7/8
1170 969
46 1/8 38 1/8
20-2/1
1194
47
1174
46 1/4
21 / 96
