Anschluss an X4141 (M12 am Anschlusskasten)
Die Engineering-Schnittstelle X31 im Anschlusskasten ist durch die interne Verdrah-
tung des Steckverbinders X4141 belegt.
ACHTUNG
Unzulässiges Einstecken des Brückensteckers STO in die Engineering-Schnittstelle.
Beschädigung des Geräts.
•

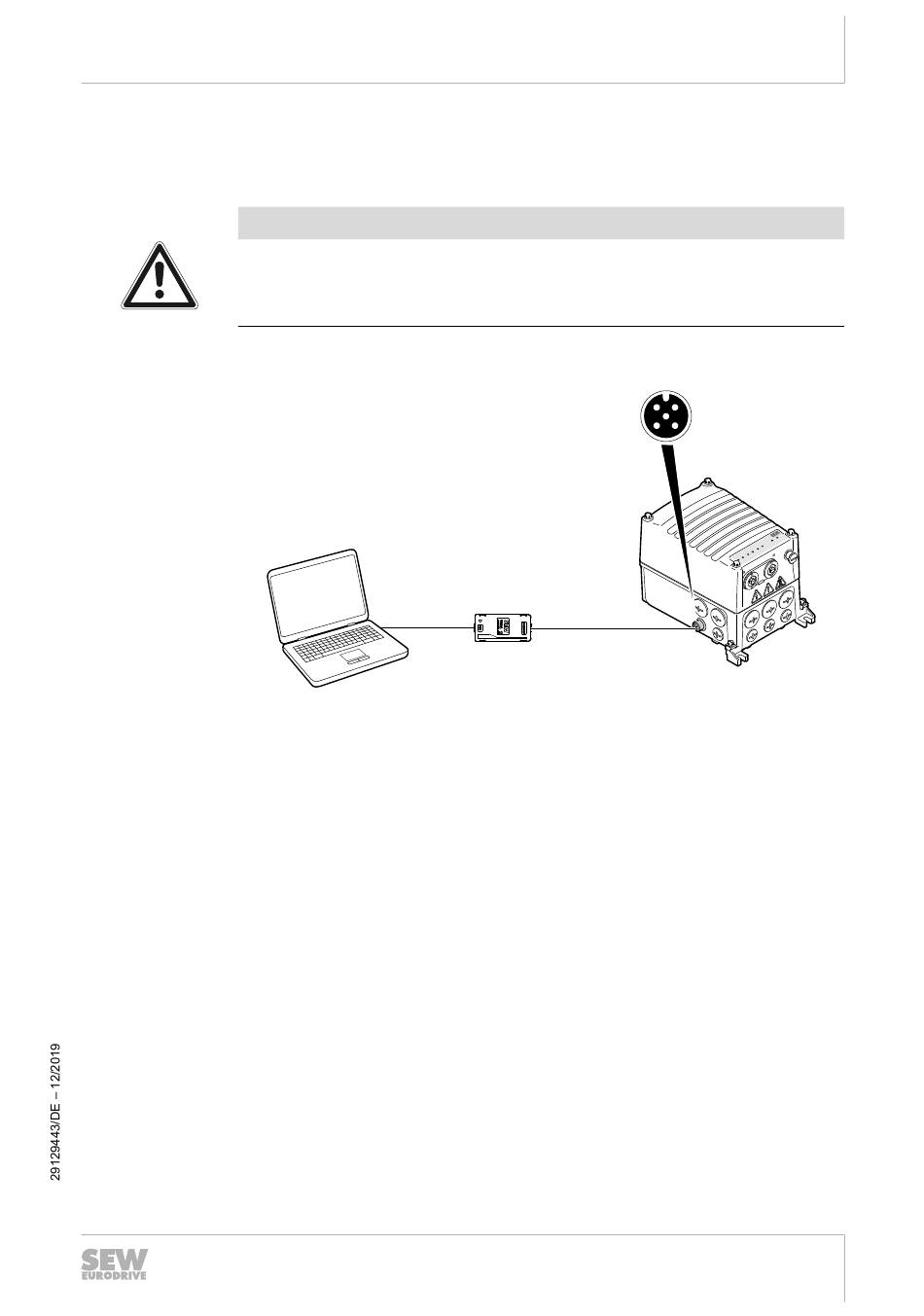

Das folgende Bild zeigt den Anschluss des PCs an das Gerät:
[1]
[2]
[3]
Stecken Sie den Brückenstecker STO niemals in die Engineering-Schnittstelle.
USB
[1]
USB-2.0-Verbindungskabel
(handelsüblich, im Lieferumfang von USM21A enthalten)
Schnittstellenumsetzer USM21A
Verbindungskabel RJ10/M12
(lieferbar von SEW-EURODRIVE, Sachnummer: 28111680)
Elektrische Installaion
X4141
[2]
[3]
Betriebsanleitung – MOVIMOT
5
PC-Anschluss
30551277195
125
®
flexible
