SEW-Eurodrive MOVIMOT flexible MMF1 Serie Betriebsanleitung Seite 105

5.11.5 X5136: Digitale Eingänge, Relais-Ausgang
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Eingänge, Relais-Ausgang
Anschlussart
M23, female, Außengewinde, Fa. TE Connectivity-Intercontec products, P-Einsatz,
SpeedTec-Ausstattung, 12‑polig, 0°-codiert, Codier-Ring: ohne, berührsicher

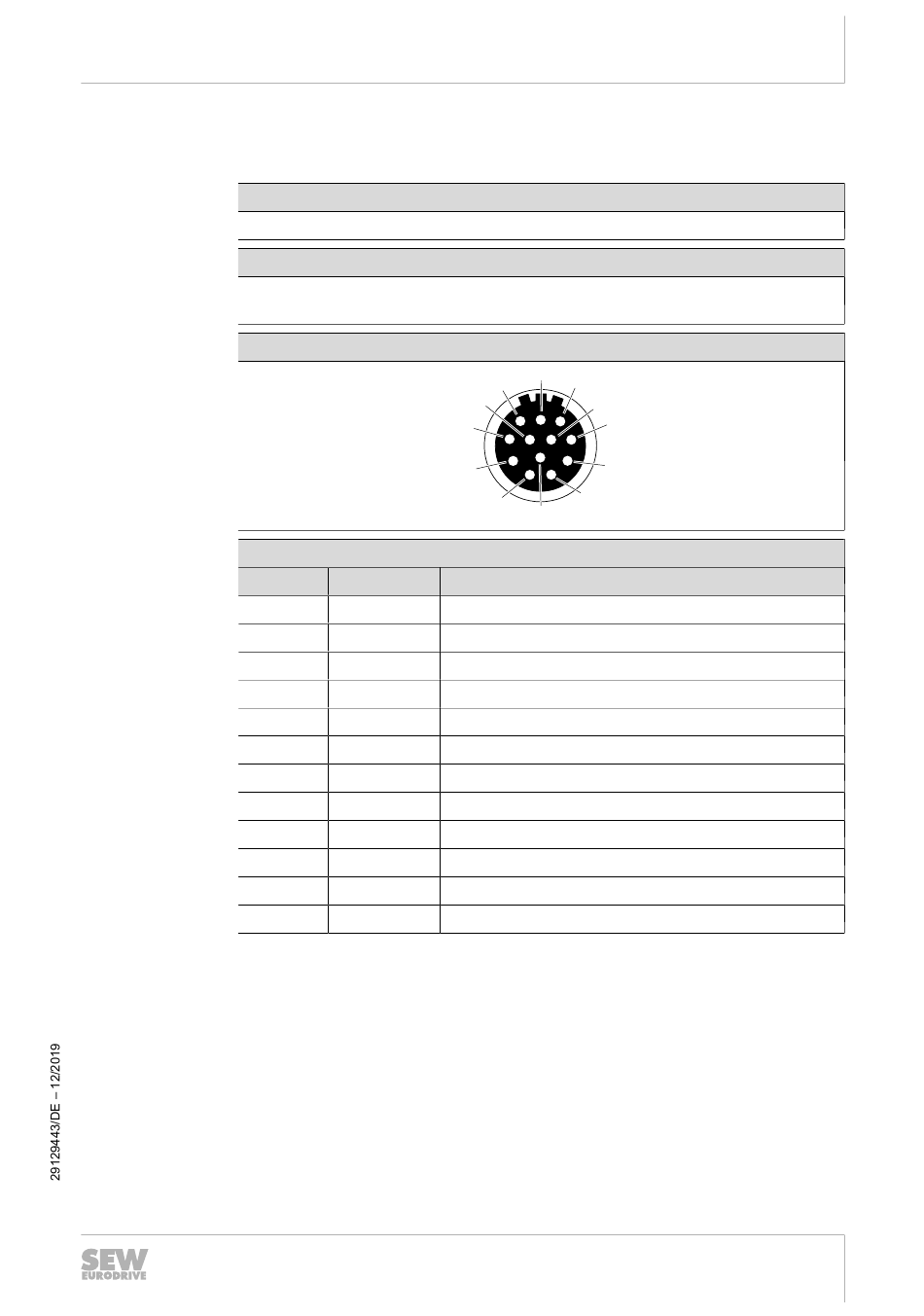

Anschlussbild
Belegung
Kontakt
1
2
3
4
5
6
7
8
9
10
11
12
1
10
2
3
4
Signal Beschreibung
DI01 Digitaler Eingang DI01
DI02 Digitaler Eingang DI02
DI03 Digitaler Eingang DI03
DI04 Digitaler Eingang DI04
Res. Reserviert
DOR-C Relais-Ausgang DO R, Common-Kontakt
DOR-NO Relais-Ausgang DO R, Schließer-Kontakt
+24V_O DC-24-V-Ausgang
0V24_O 0V24-Bezugspotenzial
Res. Reserviert
+24V_O DC-24-V-Ausgang
FE Funktionserde
Elektrische Installaion
Belegung der optionalen Steckverbinder
9
8
12
7
6
5
11
