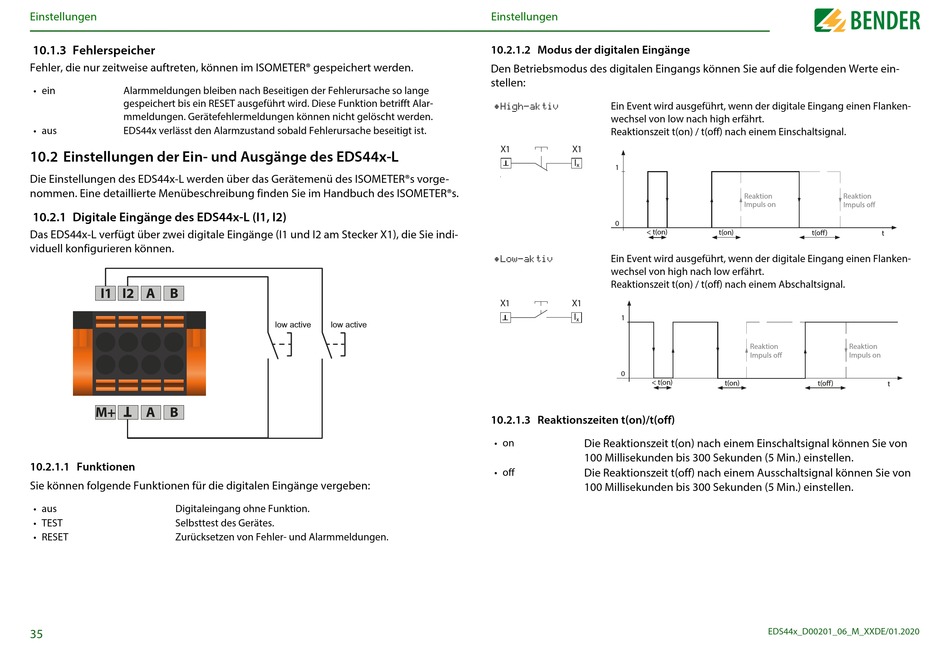

Einstellungen
10.1.3 Fehlerspeicher
Fehler, die nur zeitweise auftreten, können im ISOMETER® gespeichert werden.
• ein
Alarmmeldungen bleiben nach Beseitigen der Fehlerursache so lange
gespeichert bis ein RESET ausgeführt wird. Diese Funktion betrifft Alar-
mmeldungen. Gerätefehlermeldungen können nicht gelöscht werden.
• aus
EDS44x verlässt den Alarmzustand sobald Fehlerursache beseitigt ist.
10.2 Einstellungen der Ein- und Ausgänge des EDS44x-L
Die Einstellungen des EDS44x-L werden über das Gerätemenü des ISOMETER®s vorge-
nommen. Eine detaillierte Menübeschreibung finden Sie im Handbuch des ISOMETER®s.
10.2.1 Digitale Eingänge des EDS44x-L (I1, I2)
Das EDS44x-L verfügt über zwei digitale Eingänge (I1 und I2 am Stecker X1), die Sie indi-
viduell konfigurieren können.
I1 I2 A B
M+
A B
10.2.1.1 Funktionen
Sie können folgende Funktionen für die digitalen Eingänge vergeben:
• aus
Digitaleingang ohne Funktion.
• TEST
Selbsttest des Gerätes.
• RESET
Zurücksetzen von Fehler- und Alarmmeldungen.
35
low active
low active
Einstellungen
10.2.1.2 Modus der digitalen Eingänge
Den Betriebsmodus des digitalen Eingangs können Sie auf die folgenden Werte ein-
stellen:
•High-aktiv
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
wechsel von low nach high erfährt.
Reaktionszeit t(on) / t(off) nach einem Einschaltsignal.
X1
X1
I
+
x
1
0
< t(on)
•Low-aktiv
Ein Event wird ausgeführt, wenn der digitale Eingang einen Flanken-
wechsel von high nach low erfährt.
Reaktionszeit t(on) / t(off) nach einem Abschaltsignal.
X1
X1
I
+
1
x
0
< t(on)
10.2.1.3 Reaktionszeiten t(on)/t(off)
• on
Die Reaktionszeit t(on) nach einem Einschaltsignal können Sie von
100 Millisekunden bis 300 Sekunden (5 Min.) einstellen.
Die Reaktionszeit t(off) nach einem Ausschaltsignal können Sie von
• off
100 Millisekunden bis 300 Sekunden (5 Min.) einstellen.
Reaktion
Reaktion
Impuls on
t(on)
t
Reaktion
Reaktion
Impuls on
t(on)
t
EDS44x_D00201_06_M_XXDE/01.2020
