Schnittstellen
4.5 Eingänge CT1...4

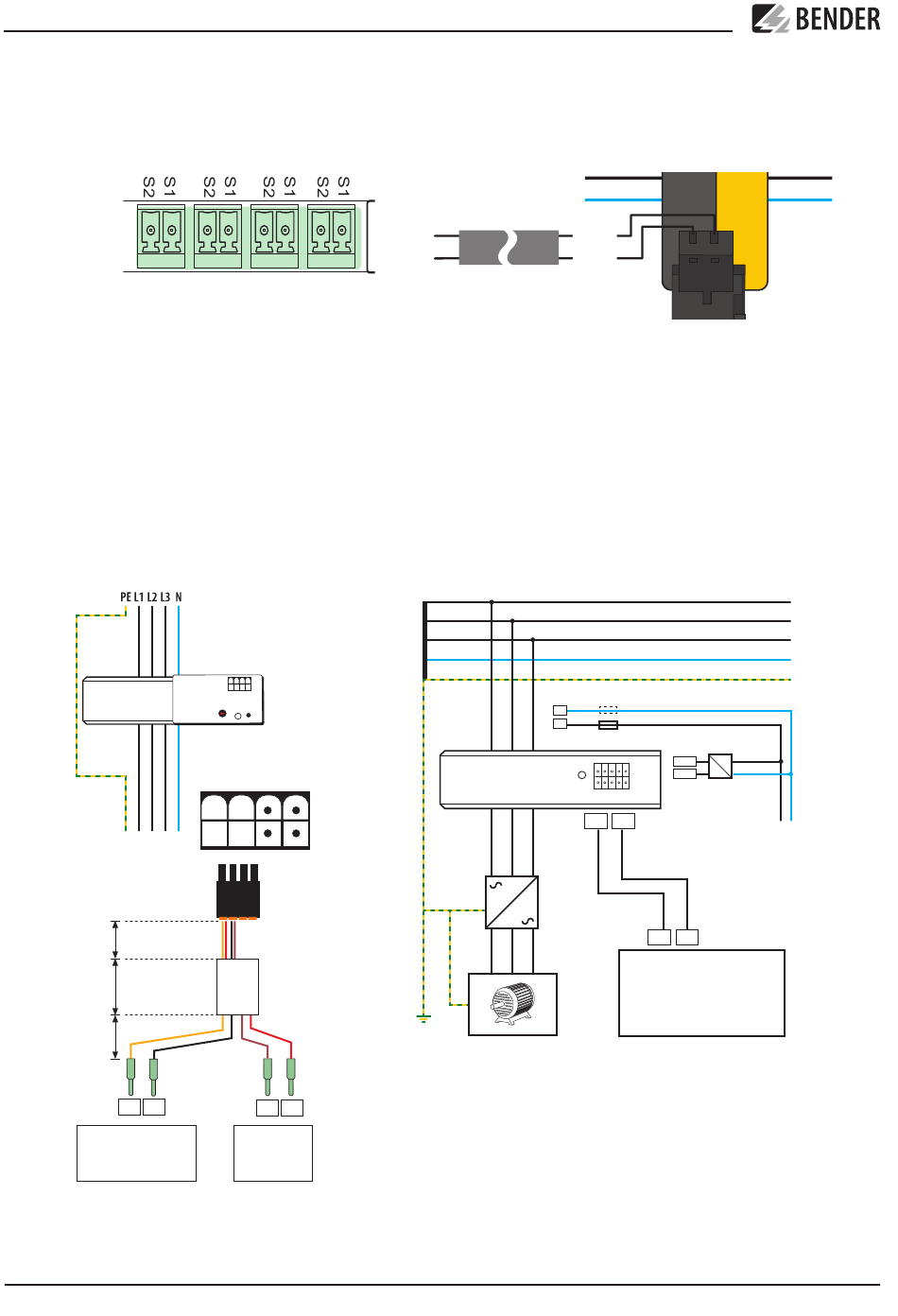

4.5.1 Anschluss Messstromwandler

CT1
i
Achten Sie auf korrekten Anschluss der Messstromwandler. Der Anschluss S1 ist an den
Anschluss „S1" (k) des Messstromwandlers anzuschließen. Der Anschluss S2 muss ent-
sprechend mit dem Anschluss „S2" (l) des Messstromwandlers verbunden werden.
i
Weitere Informationen zum Anschluss von Messstromwandlern finden Sie in den ent-
sprechenden Handbüchern der Messstromwandler. Die dort aufgeführten
Installationshinweise sind zu beachten.
CTBCx
50 mm
1 m
2,5 m
5 m
10 m
250 mm
S1 S2
RCMS410
26 RCMS410_D00424_00_M_XXDE / 09.2022
RCMS410
CT2 CT3 CT4
CTUB102
S1(k) S2(l)
24V GND
CTXS-...
24V GND
DC 24 V
„Typ B/Typ B+"-Wandler
S2 S2(l)
S1 S1(k)
„Typ A/Typ F"-Wandler
N
L
CTBS25
3
Messstromwandler
S1(k) S2(l)
F 6 A
DC 24 V
AC
24 V
GND DC
S1 S2
S1 S2
RCMS410
L1
L2
L3
N
