Aufbau - CARDIOSTRONG EX60 Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

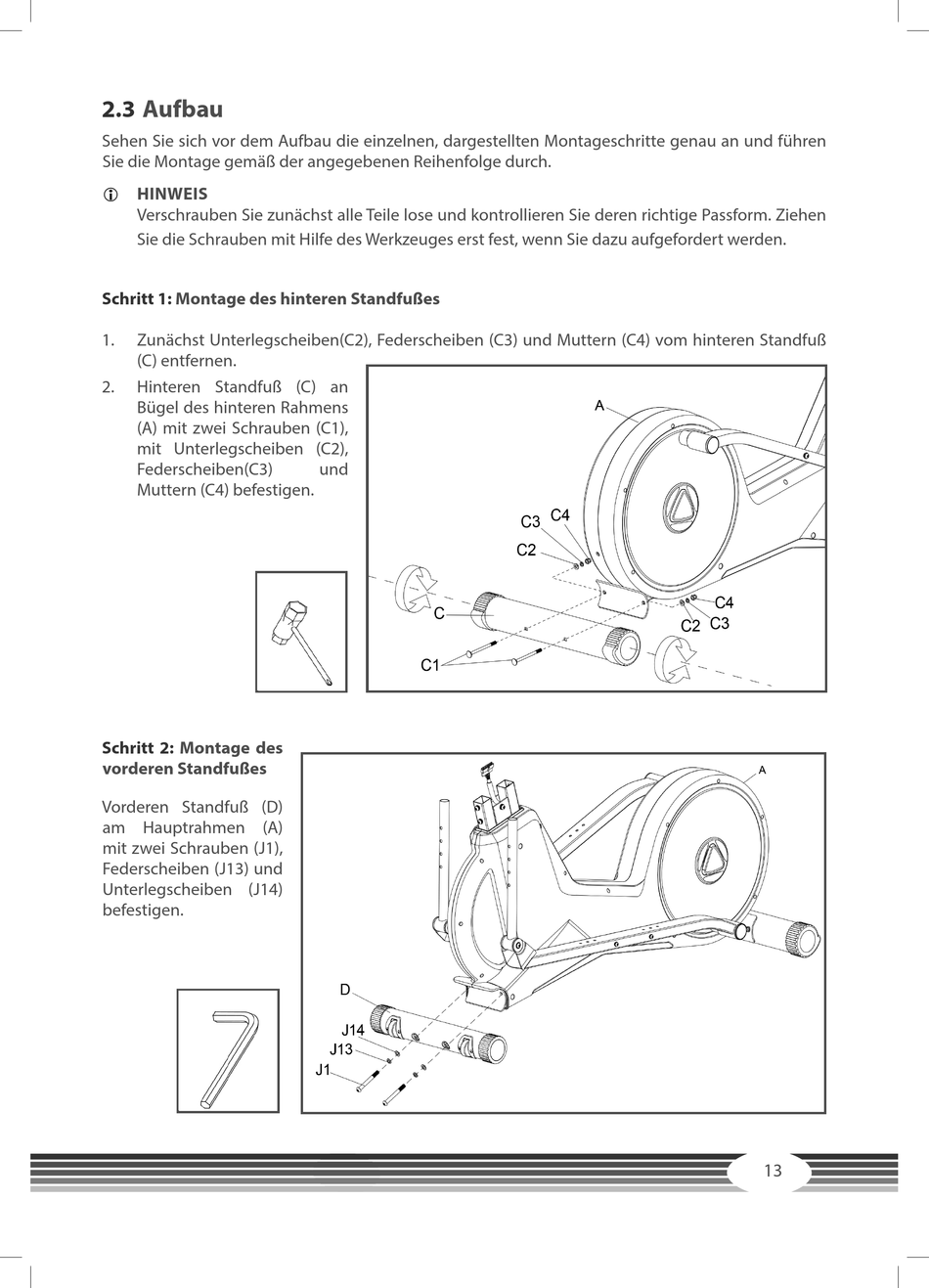

Schritt 1: Montage des hinteren Standfußes
1. Zunächst Unterlegscheiben(C2), Federscheiben (C3) und Muttern (C4) vom hinteren Standfuß
(C) entfernen.
2. Hinteren Standfuß (C) an
Bügel des hinteren Rahmens
(A) mit zwei Schrauben (C1),
mit Unterlegscheiben (C2),
Federscheiben(C3)
Muttern (C4) befestigen.
Schritt 2: Montage des
vorderen Standfußes
Vorderen Standfuß (D)
am Hauptrahmen (A)
mit zwei Schrauben (J1),
Federscheiben (J13) und
Unterlegscheiben (J14)
befestigen.
und
13
