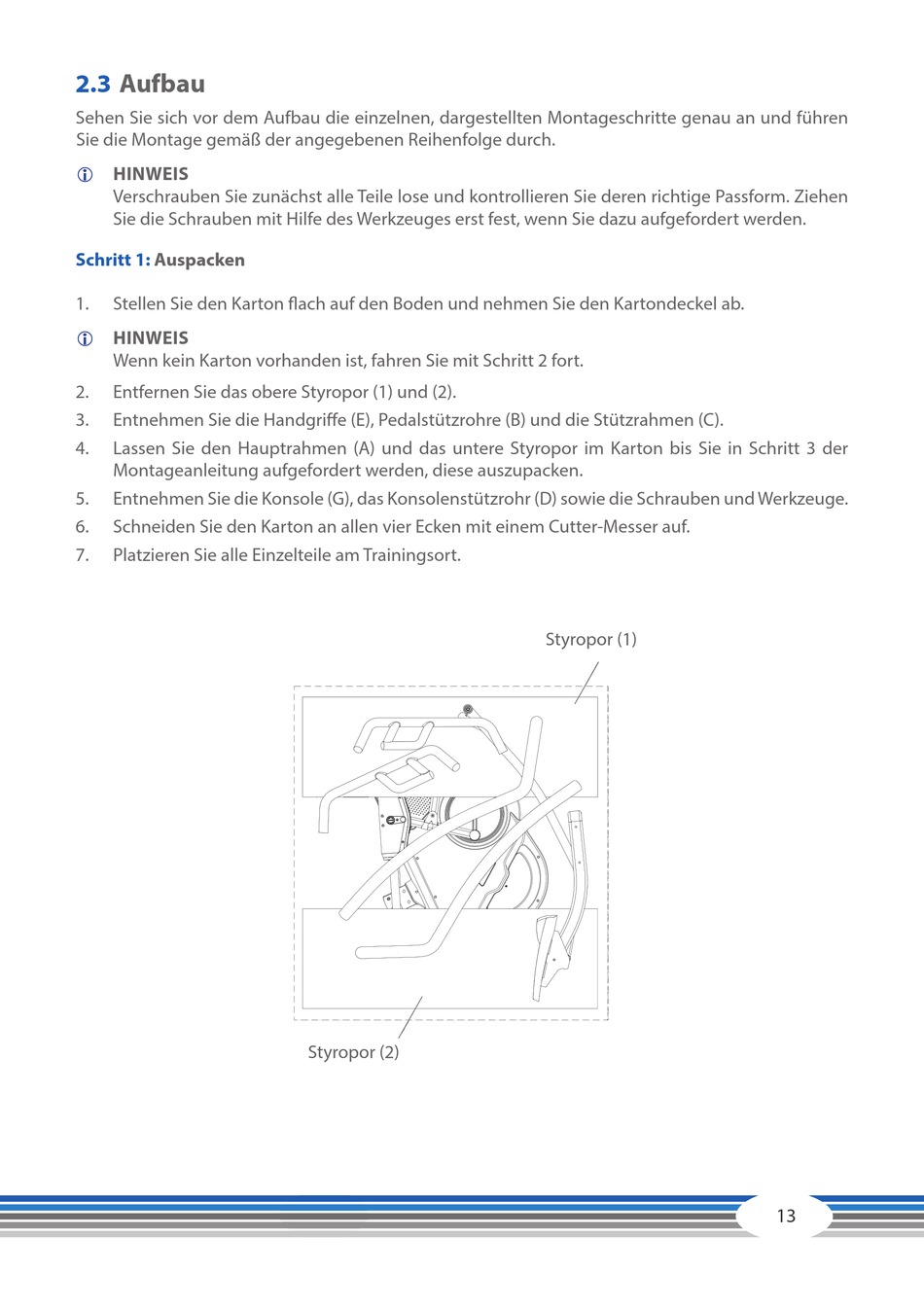

Aufbau - CARDIOSTRONG EX80 TOUCH Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1: Auspacken
1. Stellen Sie den Karton flach auf den Boden und nehmen Sie den Kartondeckel ab.
HINWEIS
L
Wenn kein Karton vorhanden ist, fahren Sie mit Schritt 2 fort.
2. Entfernen Sie das obere Styropor (1) und (2).
3. Entnehmen Sie die Handgriffe (E), Pedalstützrohre (B) und die Stützrahmen (C).
4. Lassen Sie den Hauptrahmen (A) und das untere Styropor im Karton bis Sie in Schritt 3 der
Montageanleitung aufgefordert werden, diese auszupacken.
5. Entnehmen Sie die Konsole (G), das Konsolenstützrohr (D) sowie die Schrauben und Werkzeuge.
6. Schneiden Sie den Karton an allen vier Ecken mit einem Cutter-Messer auf.
7. Platzieren Sie alle Einzelteile am Trainingsort.
Styropor (2)
Styropor (1)
13
