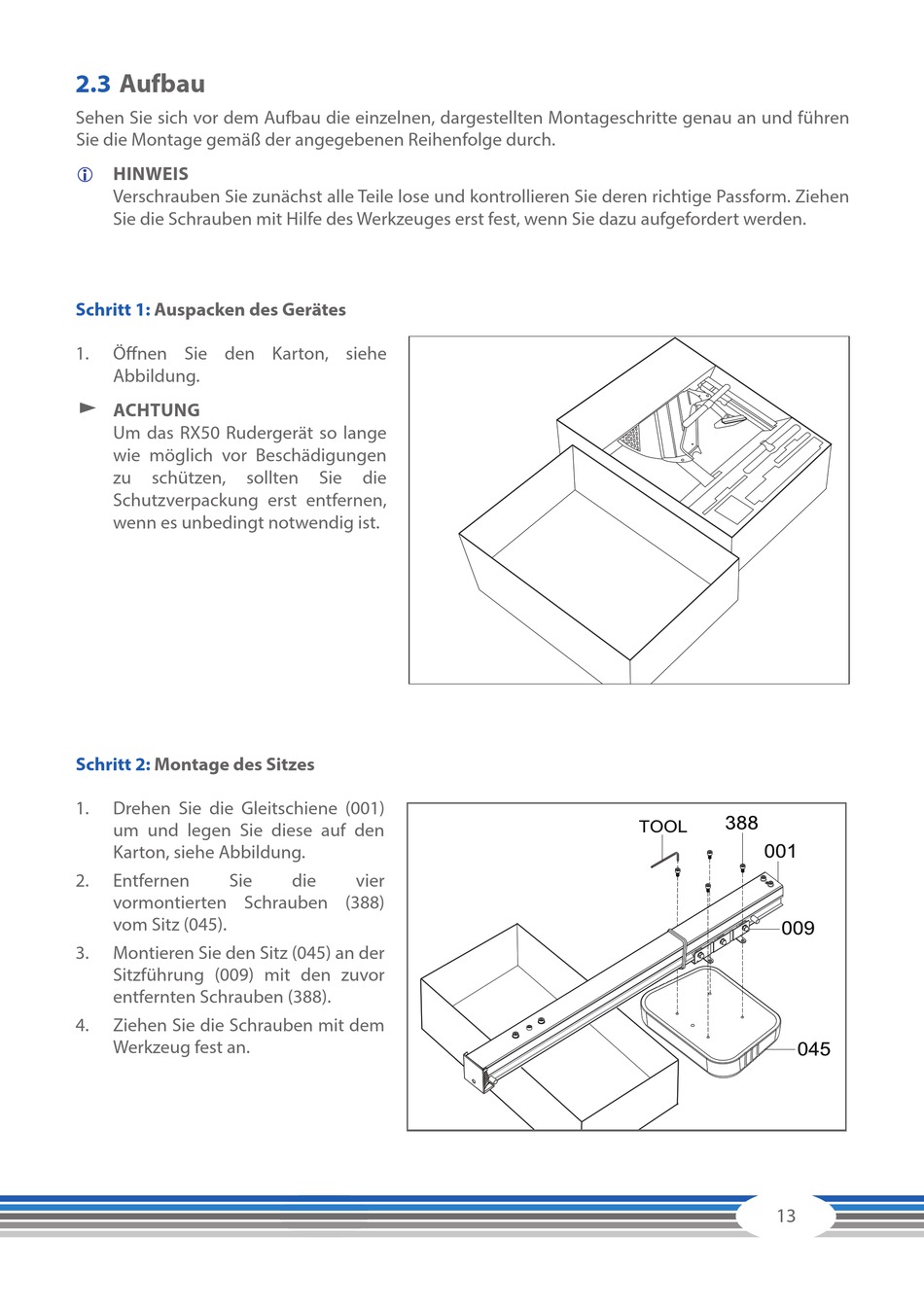

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1: Auspacken des Gerätes
1. Öffnen Sie den Karton, siehe
Abbildung.
࣑ ACHTUNG
Um das RX50 Rudergerät so lange
wie möglich vor Beschädigungen
zu schützen, sollten
Schutzverpackung erst entfernen,
wenn es unbedingt notwendig ist.
Schritt 2: Montage des Sitzes
1. Drehen Sie die Gleitschiene (001)
um und legen Sie diese auf den
Karton, siehe Abbildung.
2. Entfernen Sie
vormontierten Schrauben (388)
vom Sitz (045).
3. Montieren Sie den Sitz (045) an der
Sitzführung (009) mit den zuvor
entfernten Schrauben (388).
4. Ziehen Sie die Schrauben mit dem
Werkzeug fest an.
Sie die
die vier
13
