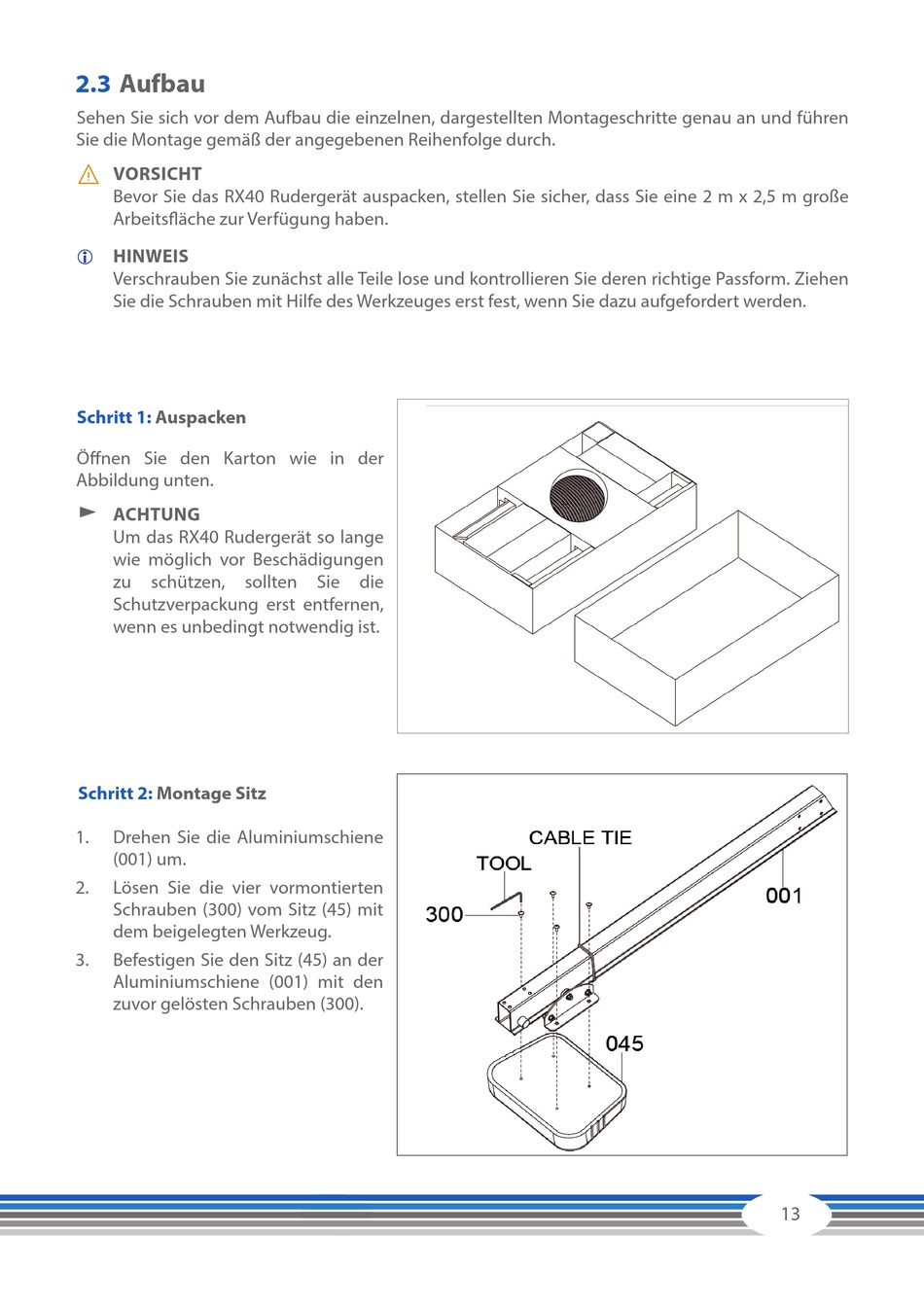

Aufbau - CARDIOSTRONG RX40 Montage- Und Bedienungsanleitung

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
⚠ VORSICHT
Bevor Sie das RX40 Rudergerät auspacken, stellen Sie sicher, dass Sie eine 2 m x 2,5 m große
Arbeitsfläche zur Verfügung haben.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1: Auspacken
Öffnen Sie den Karton wie in der
Abbildung unten.
࣑ ACHTUNG
Um das RX40 Rudergerät so lange
wie möglich vor Beschädigungen
zu schützen, sollten Sie
Schutzverpackung erst entfernen,
wenn es unbedingt notwendig ist.
Schritt 2: Montage Sitz
1. Drehen Sie die Aluminiumschiene
(001) um.
2. Lösen Sie die vier vormontierten
Schrauben (300) vom Sitz (45) mit
dem beigelegten Werkzeug.
3. Befestigen Sie den Sitz (45) an der
Aluminiumschiene (001) mit den
zuvor gelösten Schrauben (300).
die
13
