2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

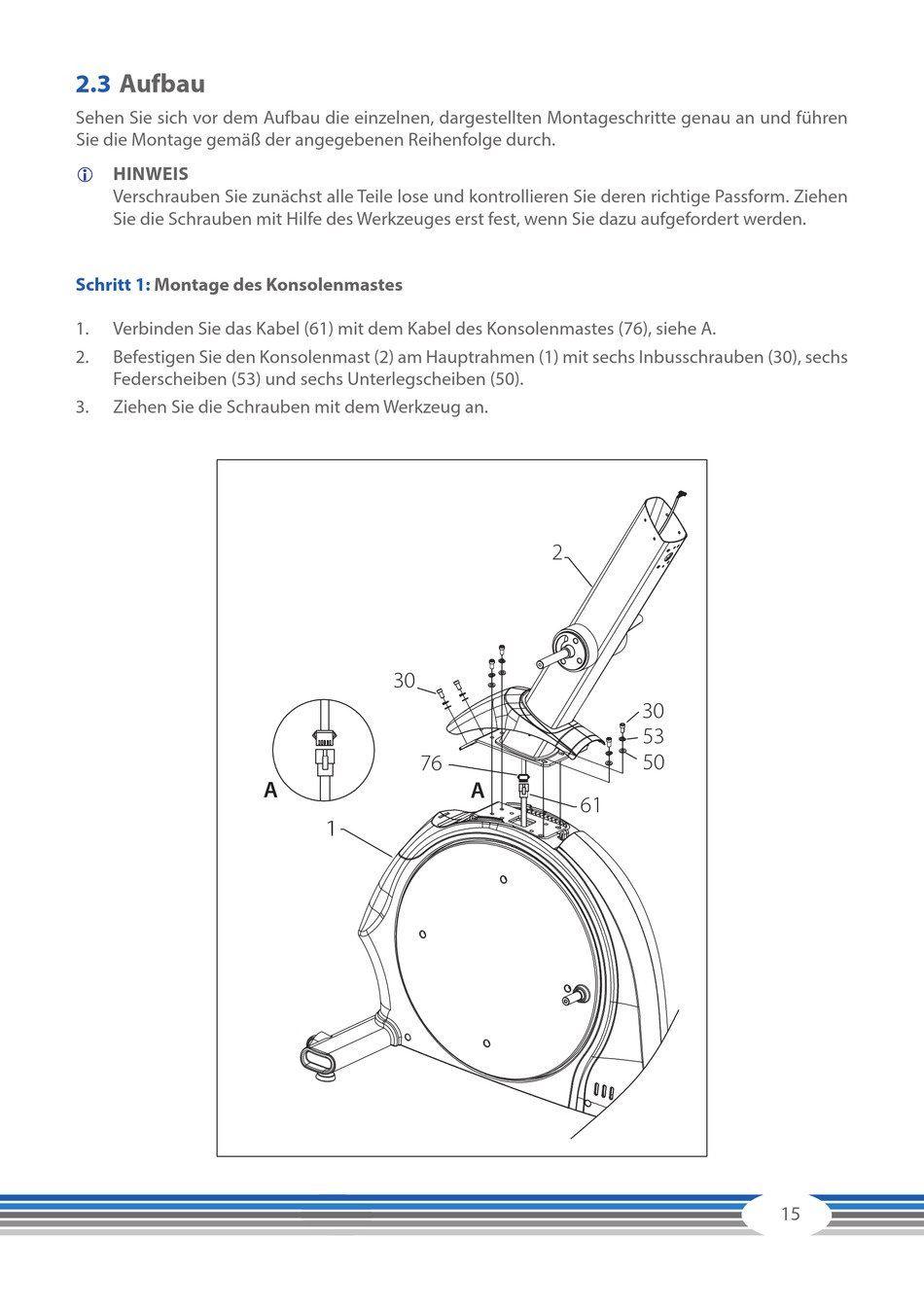

Schritt 1: Montage des Konsolenmastes
1. Verbinden Sie das Kabel (61) mit dem Kabel des Konsolenmastes (76), siehe A.
2. Befestigen Sie den Konsolenmast (2) am Hauptrahmen (1) mit sechs Inbusschrauben (30), sechs
Federscheiben (53) und sechs Unterlegscheiben (50).
3. Ziehen Sie die Schrauben mit dem Werkzeug an.
30
76
A
1
2
30
53
50
A
61
