2.2

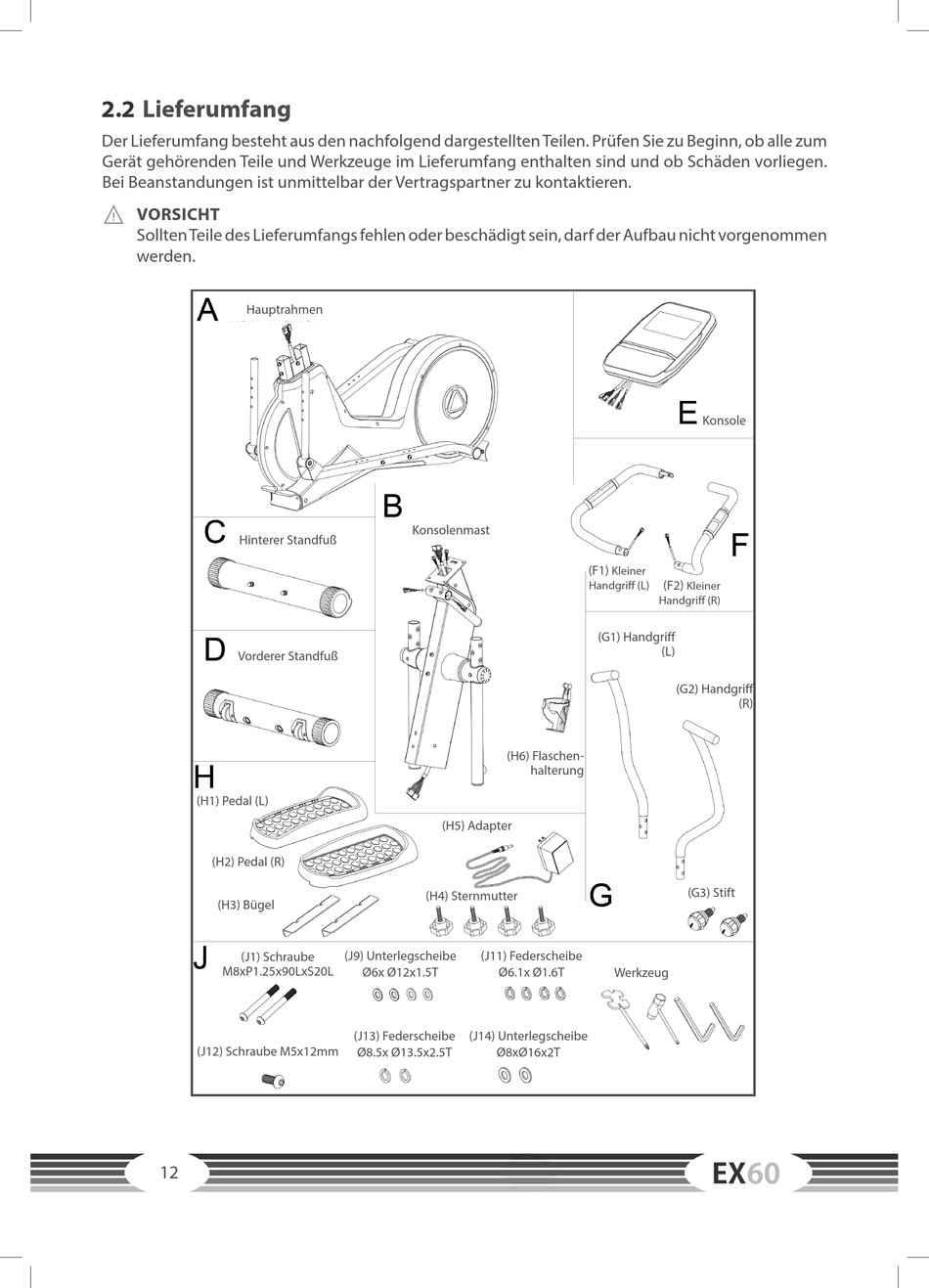

Lieferumfang

Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum
Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen.
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren.
⚠ VORSICHT
Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen
werden.
Hauptrahmen
Hinterer Standfuß
Vorderer Standfuß
(H1) Pedal (L)
(H2) Pedal (R)
(H3) Bügel
(J1) Schraube
M8xP1.25x90LxS20L
(J12) Schraube M5x12mm
12
Konsolenmast
(H6) Flaschen-
(H5) Adapter
(H4) Sternmutter
(J9) Unterlegscheibe (J11) Federscheibe
Ø6x Ø12x1.5T Ø6.1x Ø1.6T
(J13) Federscheibe (J14) Unterlegscheibe
Ø8.5x Ø13.5x2.5T Ø8xØ16x2T
Konsole
(F1)
Kleiner
(F2)
Handgriff (L)
Kleiner
Handgriff (R)
(G1) Handgriff
(L)
(G2) Handgriff
halterung
(G3) Stift
Werkzeug
(R)
EX60
