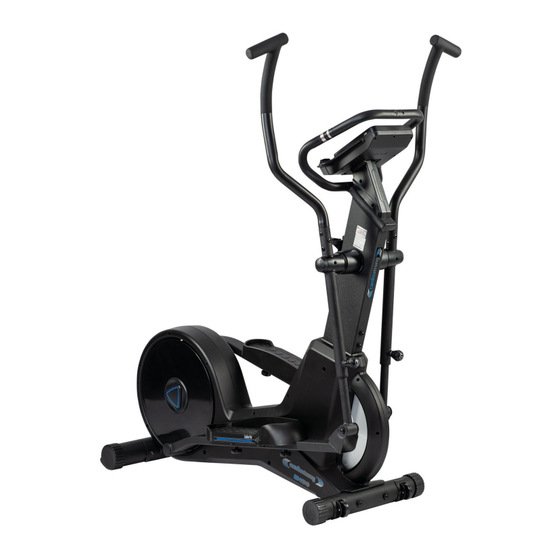

CARDIOSTRONG CST-EX60-TOUCH Montage- Und Bedienungsanleitung
Quelle: cardiostrong.de, sport-tiedje.de
Verwandte Anleitungen für CARDIOSTRONG CST-EX60-TOUCH
Inhaltszusammenfassung für CARDIOSTRONG CST-EX60-TOUCH
- Seite 1 Montage- und Bedienungsanleitung max. 136 kg ~ 90 Min. 70 kg L 126 | B 53 | H 162 CSTEX60TOUCH.01.02 Art.-Nr.: CST-EX60-TOUCH Crosstrainer EX60 TOUCH...
- Seite 2 EX60 TOUCH...
-
Seite 3: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für Fitnessgerät von cardiostrong® entschieden haben. cardiostrong bietet hochwertige Heimfitnessgeräte, die optimal an die Bedingungen zu Hause angepasst sind. Trainieren Sie zu Hause unabhängig von Wetter oder Tageszeit. cardiostrong Fitnessgeräte bieten Trainingsprogramme und ein Leistungsspektrum für alle Trainingsniveaus und alle Trainingsziele. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Einschalten und erste Einstellungen Trainingsprogramme 3.4.1 Quick-Start Programm 3.4.2 Manuelles Programm 3.4.3 Profilprogramme 3.4.4 Wattprogramm 3.4.5 Herzfrequenzgesteuerte Programme Recovery-Funktion Multimedia 3.6.1 Abrufen von Apps über das Hauptmenü 3.6.2 Abrufen von Apps während des Trainings LAGERUNG UND TRANSPORT Allgemeine Hinweise... - Seite 5 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT...
-
Seite 6: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten TFT - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung der Handsensoren oder eines Brustgurtes) Watt Widerstandsstufe Widerstandssystem: elektronisches Magnetbremssystem Widerstandsstufen: Watt: 10 - 350 Watt (verstellbar in 5-Watt-Schritten) Benutzerspeicher: Trainingsprogramme insgesamt: Quick-Start Programm:... -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Achten Sie darauf, als Trainingszone auf jeder Seite mindestens 30 cm sowie vor und hinter dem Gerät mindestens 15 cm Platz zu lassen. -
Seite 11: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 13: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Montage des hinteren Standfußes Entfernen... - Seite 14 Schritt 3: Montage des Konsolenmastes Entfernen Sie die vormontierten Schrauben (J4), Federscheiben (J2) Unterlegscheiben (J3) Rahmen (A). Verbinden Sie das Sensorkabel (A1) mit Sensorkabel (B1). ࣑ ACHTUNG Achten Sie im nachfolgenden Schritt darauf die Kabel nicht einzuklemmen. Befestigen Sie den Konsolenmast (B) am Hauptrahmen (A) mit sechs Schrauben (J4), sechs Federscheiben (J2) und sechs Unterlegscheiben (J3).
- Seite 15 Schritt 5: Montage der Pedalbügel und Feststellen der Pedalarme Entfernen Sie die vormontierten Schrauben (J7), Federscheiben (J2) und Unterlegscheiben (J3). Befestigen Sie den Bügel (H3) am rechten Pedalarm mit zwei Schrauben (J7), zwei Federscheiben (J2) und zwei Unterlegscheiben (J3). Wiederholen Sie den vorangegangenen Schritt für die linke Seite. Legen Sie eine Position für die Höhe der Pedalarme fest und fixieren Sie die Position indem Sie den Stellknauf (G3) festdrehen.
- Seite 16 Schritt 6: Montage der Pedale HINWEIS Die Pedale können auf drei unterschiedlichen Positionen montiert werden. Befestigen Sie das rechte Pedal (H2) am Pedalarm mit zwei Unterlegscheiben (J9), zwei Federscheiben (J11) und zwei Sternmuttern (H4). Wiederholen Sie den vorangegangenen Schritt für die linke Seite. Ziehen Sie die Sternmuttern (H4) fest.
- Seite 17 Schritt 7: Montage der Konsole, der Handgriffe und der Flaschenhalterung ࣑ ACHTUNG Achten Sie bei den nachfolgenden Schritten darauf die Kabel nicht einzuklemmen. Verbinden Sie die Kabel der Handgriffe (F1 und F2) mit den Kabeln am Konsolenmast (B) und schieben Sie die Handgriffe zusammen und in die Vorrichtung am Konsolenmast (B). Befestigen Sie die Handgriffe (F1 und F2) am Konsolenmast mit zwei Schrauben (J10) und verbinden Sie die Handgriffe (F1 und F2) am Bügel (F3) mit einer Schraube (J12).
- Seite 18 Schritt 8: Ausrichtung der Standfüße Um Unebenheiten des Bodens auszugleichen, können Sie das Gerät durch Drehen der Kappen am hinteren Standfuß stabilisieren. Schritt 9: Anschließen des Gerätes an das Stromnetz ࣑ ACHTUNG Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird.
-
Seite 19: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige USB-Anschluss 3.5 mm Klinkenanschluss Anzeigebereich: 0:00–99:59 Zeit Einstellbereich: 0–99 (Minuten) Geschwindigkeit Anzeigebereich: 0.0–99.9 (km/ml) U/min (Umdrehungen pro Minute) Anzeigebereich: 0–999 Anzeigebereich: 0–999... -
Seite 20: Tastenfunktionen
Tastenfunktionen Mit dieser Taste wird die Konsole eingeschaltet. Wenn sich die Konsole im Energiesparmodus befindet, kann das Gerät QUICK START-Taste über die Quick-Start Taste aktiviert werden. Das Quick-Start Programm kann über diese Taste gestartet werden. Einschalten und erste Einstellungen Drücken Sie die Quick-Start Taste, um die Konsole einzuschalten. Das Hauptmenü... - Seite 21 Öffnen Sie die Einstellungen. Hier können Sie nun die folgenden Funktionen einstellen WLAN Helligkeit Lautstärke Sprache Einheit (metrisch oder imperial) Software- und App Updates vornehmen ࣑ ACHTUNG Die Konsole dieses Fitnessgerätes nutzt eine perfekt auf das Equipment abgestimmte Software. Bitte nehmen Sie keine unvorhergesehenen Eingriffe vor, wie z.B. das installieren externer Apps. Das kann die Funktionalität der Konsole beeinträchtigen oder sie sogar unbenutzbar machen.
-
Seite 22: Trainingsprogramme
Trainingsprogramme Es stehen Ihnen viele unterschiedliche Programme zur Verfügung. Hierzu zählen: Quick-Start Programm Manuelles Programm Profilprogramme Wattprogramm Herzfrequenzprogramme RECOVERY (Erholung) Funktionstest Erholung der Herzfrequenz (F1–F6) HINWEIS Das Nutzerprofil U0 fungiert als Gastprofil. Sämtliche Trainingsdaten werden nicht gespeichert. Die Speicherfunktion ist nur mit den Nutzerprofilen U1-U4 möglich. 3.4.1 Quick-Start Programm Um das Quick-Start Programm zu starten,... -
Seite 23: Manuelles Programm
3.4.2 Manuelles Programm Für das manuelle Programm gibt es mehrere Einstellmöglichkeiten. können sich entscheiden, ob sie in Abhängigkeit von einem oder mehreren Werten trainieren möchten. Werte, die eingestellt wurden werden runter und die restlichen Werte hochgezählt. Sobald ein festgelegter Zielwert erreicht ist, wird das Programm automatisch beendet. -
Seite 24: Wattprogramm
3.4.4 Wattprogramm Wählen Wattprogramm Hauptmenü aus, indem Sie auf „Watt konstant” im Hauptmenü tippen. Wählen Sie eines der Nutzerprofile (U0– U4) aus. Stellen Alter, Größe, Gewicht und Geschlecht für das ausgewählte Nutzerprofil ein. Legen Sie die gewünschte Trainingszeit und den Wattwert fest. Tippen Sie auf Start, um das Programm zu starten. -
Seite 25: Herzfrequenzgesteuerte Programme
3.4.5 Herzfrequenzgesteuerte Programme ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinflussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. Ihnen stehen vier Herzfrequenzprogramme zur Verfügung. Entweder wählen Sie eine der drei vorgespeicherten Zielherzfrequenzen (55%, 75% oder 90% Ihrer maximalen Herzfrequenz) aus oder Sie wählen TAG und geben manuell eine andere Zielherzfrequenz ein. -
Seite 26: Multimedia
Multimedia HINWEIS Wenn sich die Konsole im MULTIMEDIA-Modus befindet, kann sie nicht in den Energiesparmodus übergehen. Wenn die Konsole nicht verwendet wird, beenden Sie bitte den MULTIMEDIA-Modus und kehren Sie zum Hauptmenü zurück. Außerhalb des Multimedia-Modus geht die Konsole nach 5 Minuten in den Energiesparmodus über. Im Media-Bereich haben Sie Zugriff auf unterschiedlichste Apps. -
Seite 27: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. -
Seite 28: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 29: Wartungs- Und Inspektionskalender
Störquellen beseitigen (z.B. Handy, WLAN, Rasenmäher- Störquellen im Raum Staubsaugerroboter, etc. …) ungeeigneter Brustgurt Geeigneten Brustgurt verwenden (siehe Position des Brustgurtes ZUBEHÖR-EMPFEHLUNG) Keine Pulsanzeige falsch Brustgurt neu positionieren und/oder Brustgurt defekt oder Elektroden befeuchten Batterie leer Batterien wechseln Pulsanzeige defekt Prüfen ob Pulsanzeige per Handpuls möglich Wartungs- und Inspektionskalender... -
Seite 30: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 31: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: cardiostrong / Crosstrainer Modellbezeichnung: EX60 Touch Artikelnummer: CST-EX60-TOUCH... -
Seite 32: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. MAIN FRAME WASHER SENSOR WIRE 1000mm SENSOR WIRE HOUSING PLATE COVER SENSOR WIRE 900mm SCREW SCREW MAGNETIC HOUSING PULLEY SCREW MANGET Φ15*7 AXLE MAIN CHAIN COVER ( L ) SCREW MAIN CHAIN COVER ( R ) SCREW SCREW BEARING... - Seite 33 SCREW HANDLE BAR SPONGE SCREW HANDLE BAR SPONGE END CAP SCREW END CAP HANDLE PLUSE SENSOR DECORATION COVER SENSOR HOUSING AXLE SENSOR WIRE 600mm BEARING SIDE HANDLE BAR ( L ) WASHER SIDE HANDLE BAR ( R ) SPRING WASHER KNOB SCREW SIDE HANDLE BAR SPONGE...
- Seite 34 SCREW M8*20mm SCREW M8 SCREW M8*28mm SCREW WASHER M6 SCREW M8*45mm SPRING WASHER M6 SCREW M6*16mm SPRING WASHER M10 WASHER M10 SCREW EX60 TOUCH...
-
Seite 35: Explosionszeichnung
Explosionszeichnung... -
Seite 36: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. Fehlerbeschreibungen Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht. - Seite 37 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 38: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 39: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 40 Crosstrainer EX60 TOUCH...
