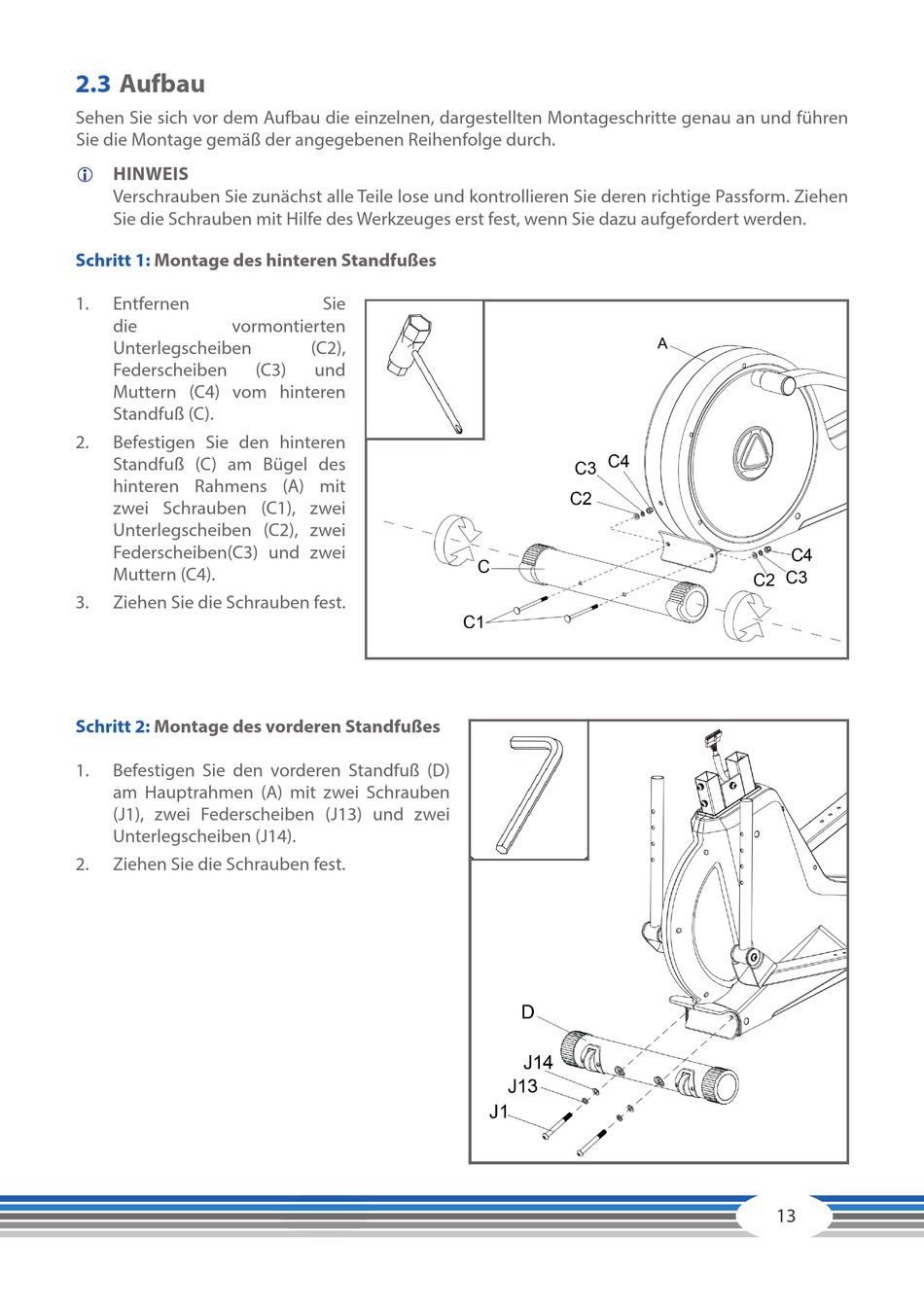

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen
Sie die Montage gemäß der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1: Montage des hinteren Standfußes
1. Entfernen
die vormontierten
Unterlegscheiben
Federscheiben
Muttern (C4) vom hinteren
Standfuß (C).
2. Befestigen Sie den hinteren
Standfuß (C) am Bügel des
hinteren Rahmens (A) mit
zwei Schrauben (C1), zwei
Unterlegscheiben (C2), zwei
Federscheiben(C3) und zwei
Muttern (C4).
3. Ziehen Sie die Schrauben fest.
Schritt 2: Montage des vorderen Standfußes
1. Befestigen Sie den vorderen Standfuß (D)
am Hauptrahmen (A) mit zwei Schrauben
(J1), zwei Federscheiben (J13) und zwei
Unterlegscheiben (J14).
2. Ziehen Sie die Schrauben fest.
Sie
(C2),
(C3) und
13
