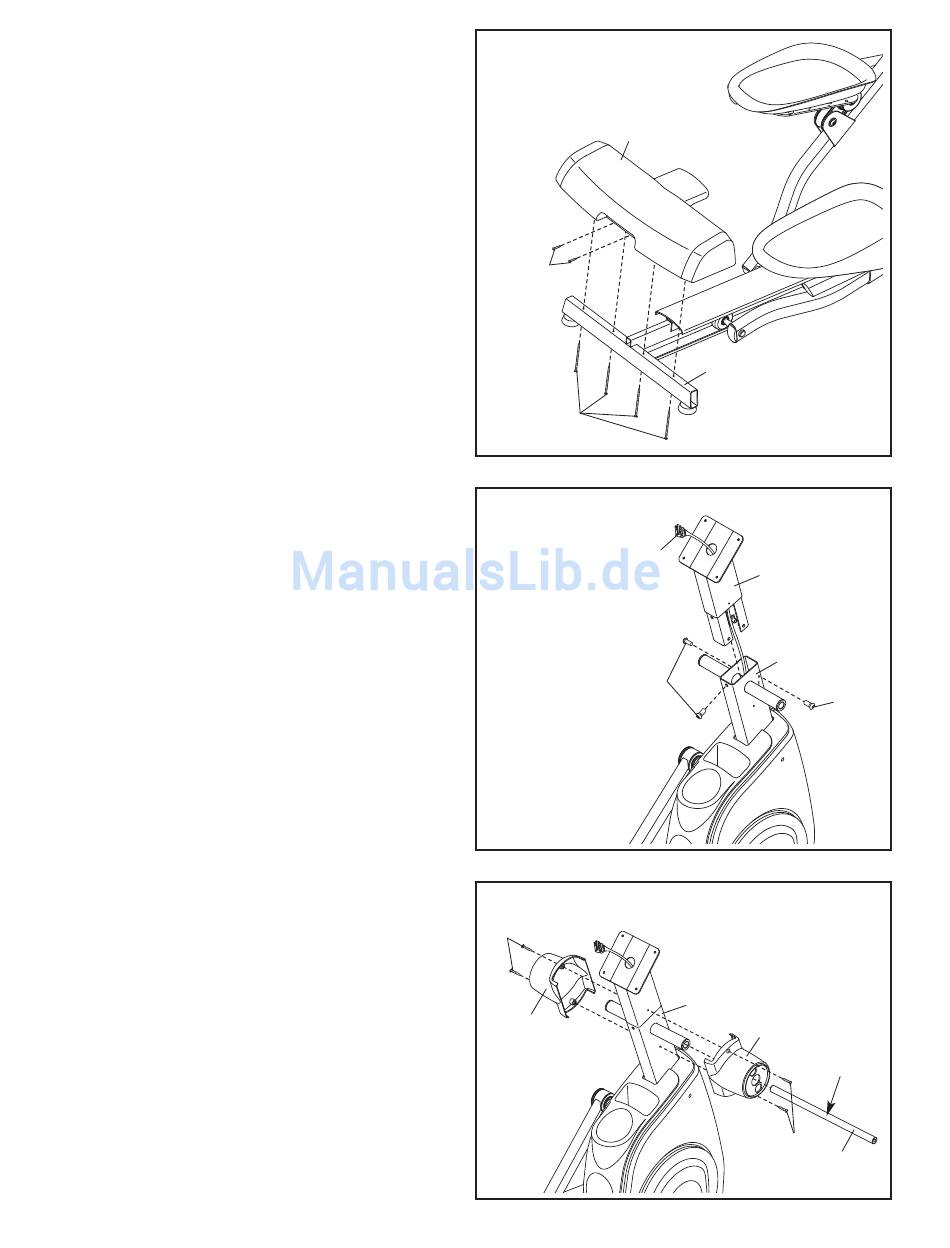

7. Richten Sie die hintere Rahmenabdeckung (23)
so aus, wie angedeutet. Während eine zweite
Person den Ellipsentrainer nach vorne kippt,
befestigen Sie die hintere Rahmenabdeckung
mit vier M4 x 65mm Schrauben (91) und zwei
M4 x 16mm Selbstschneideschrauben (79) an
der Basis (1).
8. Eine zweite Person soll den Pfosten (6) wie
angedeutet an den Rahmen (2) hinhalten.
Ziehen Sie den Kabelbaum (48) aus dem
Rahmen (2) heraus und schieben Sie ihn von
unten nach oben durch den Pfosten (6) durch.
Hinweis: Verwenden Sie ein Klebeband oder
ein Gummiband, um den Drahthalter bis
Schritt 14 an dieser Stelle festzuhalten.
Schieben Sie den Pfosten (6) durch den
Rahmen (2) durch. Hinweis: Ziehen Sie alle
Schrauben leicht an, bevor Sie irgendeine
davon festziehen. Befestigen Sie den Pfosten
mit drei M8 x 16mm Schrauben mit Nylon-
Klemmteil (95). Vermeiden Sie ein
Abklemmen des Kabelbaum (48) zwischen
dem Pfosten und dem Rahmen.
9. Geben Sie eine großzügige Menge Schmierfett
auf die Drehachse (65) und schieben Sie sie
durch den Rahmen (2) durch.
Richten Sie die zwei Rahmenabdeckungen (17)
so aus, wie angedeutet. Befestigen Sie die
Rahmenabdeckungen mit vier M4 x 16mm
Schrauben (86) am Rahmen (2).
7
23
79
91
8
48
95
Achten Sie darauf,
den Drahthalter
(48) während die-
ses Schrittes nicht
abzuklemmen
9
86
17
9
1
6
2
95
2
17
Schmieren
86
65
