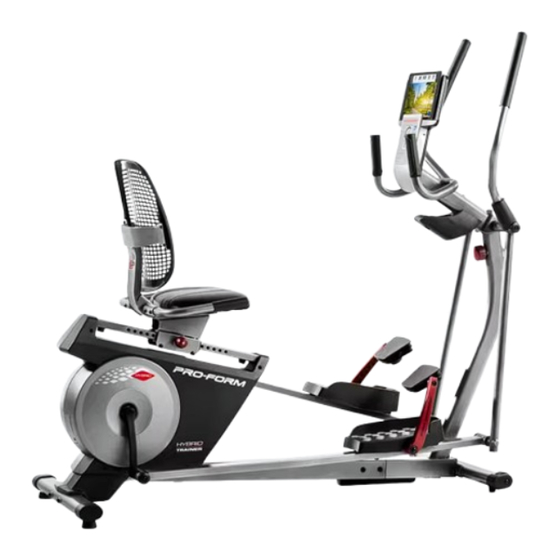

Modell Nr. PFEL03717.2
Seriennr.
Schreiben Sie sich die Seriennummer
als Referenz auf.
Aufkleber mit
Seriennummer
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 8:00–17:00 MEZ
Internetseite:
iconsupport.eu/de
E-Mail:
csde@iconeurope.com
ACHTUNG
Lesen Sie bitte aufmerksam
die Anweisungen und
Vorsichtshinweise, bevor Sie
dieses Gerät in Betrieb nehmen.
Bewahren Sie diese Anleitung
zum Nachschlagen auf.
BEDIENUNGSANLEITUNG
VERWIRKLICHEN
SIE IHRE
FITNESSZIELE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pro-Form PFEL03717.2

  • Seite 1 BEDIENUNGSANLEITUNG Modell Nr. PFEL03717.2 Seriennr. Schreiben Sie sich die Seriennummer als Referenz auf. Aufkleber mit Seriennummer KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS POSITION DER WARNAUFKLEBER ............2 WICHTIGE VORSICHTSMASSNAHMEN.
  • Seite 3: Wichtige Vorsichtsmassnahmen

    WICHTIGE VORSICHTSMASSNAHMEN ACHTUNG: Um die Gefahr schwerer Verletzungen zu verringern, sollten Sie vor Verwendung des Hybrid-Trainers alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Anleitung und alle Warnungen an Ihrem Hybrid-Trainer lesen. ICON haftet nicht für Verletzungen oder Sachbeschädigungen aufgrund der Verwendung des Geräts. 1.
  • Seite 4: Bevor Sie Beginnen

    BEVOR SIE BEGINNEN Vielen Dank, dass Sie sich für den revolutionären dieser Anleitung nach. Damit wir Ihnen schneller helfen PROFORM HYBRID TRAINER entschieden haben. können, notieren Sie das Modell und die Seriennummer ® Der HYBRID TRAINER bietet eine Reihe von Funktionen, des Geräts, bevor Sie uns anrufen.
  • Seite 5: Bauteil-Identifizierungstabelle

    BAUTEIL-IDENTIFIZIERUNGSTABELLE Verwenden Sie zur Identifizierung der Kleinteile für die Montage die Zeichnungen. Die Zahlen in Klammen unter der jeweiligen Zeichnung sind die Schlüsselnummer des Teils aus der TEILELISTE am Ende dieses Handbuchs. Die Zahl nach der Schlüsselnummer gibt die Menge an, die für die Montage benötigt wird. Hinweis: Falls ein Teil im Montage-Set fehlt, prüfen Sie, ob es bereits vormontiert wurde.
  • Seite 6: Montage

    MONTAGE • Für die Montage sind zwei Personen erforderlich. • Identifizierung der Kleinteile siehe Seite 5. • Bringen Sie alle Teile in einen gut beleuch-teten • Neben den mitgelieferten Werkzeugen benötigen Raum und entfernen Sie das Sie die folgenden Werkzeuge für die Montage: Verpackungsmaterial.
  • Seite 7 3. Richten Sie die Säule (2) und den vorderen Stabilisator (5) so aus, dass die großen Löcher (B) zur Säule zeigen. Befestigen Sie den vorderen Stabilisator (5) mit zwei M10 x 80 mm Schrauben (19) an der Säule (2). 4. Stellen Sie die Säule (2) in die Nähe des Rahmens (1) wie abgebildet.
  • Seite 8 5. Tipp: Vermeiden Sie es, die Kabel zu quetschen. Stecken Sie die Säule (2) in den Rahmen (1). Vermeiden Sie es, die Kabel zu Befestigen Sie die Säule (2) mit sechs M10 quetschen. x 20 mm Schrauben (76). Ziehen Sie alle Schrauben leicht und dann fest an.
  • Seite 9 7. Lassen Sie eine zweite Person die Schwenkhalterung (3) in der Nähe der Säule (2) halten. Suchen Sie den Kabelbinder (G) in der Schwenkhalterung (3). Binden Sie den Kabelbinder um das obere Kabel (94) und ziehen Sie das andere Ende des Kabelbinders heraus, bis das obere Kabel durch die Schwenkhalterung verlegt ist.
  • Seite 10 10. Tragen Sie eine großzügige Menge des mitge- lieferten Schmierfetts auf die Achse am rechten Schwenkbein (8) auf. Schieben Sie dann den rechten Pedalarm (9) auf das rechte Schwenkbein (8). Befestigen Sie den rechten Pedalarm mit einer M8 x 14 mm Schulterschraube (86), einer Schwenkabdeckung (83) und einer M8 Beilagscheibe (87).
  • Seite 11 12. Entfernen Sie die Verpackung an der rechten Kurbelhalterung (30) und werfen Sie sie weg. Ziehen Sie dann eine M8 x 14 mm Schulters- chraube (86) mit einer Schwenkabdeckung (83) und einer M8 Beilagscheibe (87) im rechten Kurbelarm (24) fest. Schieben Sie dann den rechten Pedalarm (9) auf die rechte Kurbelhalterung (30).
  • Seite 12 14. Lösen Sie den Kabelbinder vom oberen Kabel (94) und werfen Sie ihn weg. Während eine zweite Person die Konsole (4) in der Nähe der Schwenkhalterung (3) hält, schlie- ßen Sie das obere Kabel (94) und die linken und rechten Pulskabel (103, 104) an die Buchsen an der Konsole an.
  • Seite 13 16. Richten Sie den Sattelrahmen (61) wie abgebildet aus. Stecken Sie den Sattelhaltegriff (29) in den Sattelrahmen (61). Befestigen Sie den Sattelhaltegriff mit zwei M8 x 38mm Schrauben (95) und zwei M8 Sicherungsmuttern (68). Stellen Sie sicher, dass die Sicherungsmuttern sich in den Sechskantlöchern (J) befinden.
  • Seite 14 18. Befestigen Sie den Sattel (28) mit vier M6 x 18 mm Schrauben (97) (nur zwei abgebildet) am Sattelrahmen (61). Ziehen Sie alle Schrauben leicht und dann fest an. 19. WICHTIG: Sie müssen die Konsole (4) aktivieren, um ihre exklusiven Funktionen verwenden zu können.
  • Seite 15: Verwendung Des Hybrid-Trainers

    VERWENDUNG DES HYBRID-TRAINERS BEWEGEN DES HYBRID-TRAINERS VERWENDUNG DES TABLET-HALTERS WICHTIG: Der Tablet- Heben Sie den hinteren Stabilisator (A) an, bis der Hybrid-Trainer auf den Rädern rollt. Bewegen Sie den Halter (C) ist für die Verwendung mit Hybrid-Trainer vorsichtig an den gewünschten Ort und den meisten Tablets senken Sie ihn dann auf den Boden ab.
  • Seite 16: Verwendung Des Liegeradmodus

    VERWENDUNG DES LIEGERADMODUS Halten Sie, wenn Sie im Elliptical-Modus auf den Hybrid-Trainer steigen, die Haltegriffe (G) oder die Oberkörperarme(H) fest und steigen Sie auf das Pedal Wenn Sie den (I), das sich in der unteren Position befindet. Steigen Hybrid-Trainer als Sie dann auf das andere Pedal.
  • Seite 17: Merkmale Der Konsole

    KONSOLENDIAGRAMM MERKMALE DER KONSOLE WICHTIG: Wie Sie Ihre Konsole aktivieren und mit der Verwendung ihrer exklusiven Funktionen beginnen, erfahren Sie im Montageschritt 19 auf Seite 14. Die fortschrittliche Konsole bietet eine Vielzahl von Funktionen, die Ihr Training effizienter und angeneh- mer machen.
  • Seite 18: Verwendung Des Manuellen Modus

    VERWENDUNG DES MANUELLEN MODUS Hinweis: Während eines voreingestellten Trainings zeigt dieses Display eine Zielgeschwindigkeitszone 1. Schalten Sie die Konsole ein. für jedes Segment des Trainings. Drücken Sie eine beliebige Taste oder beginnen Das obere Display – Dieses Display zeigt Sie mit dem Treten, um die Konsole einzuschalten. Ihre Trittfrequenz in Wenn Sie die Konsole einschalten, schaltet sich Umdrehungen pro...
  • Seite 19: Verwendung Des Soundsystems

    Um die Konsole anzuhalten, hören Sie mit dem Sobald Ihr Puls erkannt wird, wird Ihre Treten auf. Wenn die Konsole angehalten ist, Herzfrequenz auf dem Display angezeigt. Um werden die Displays angehalten. Um das Training eine möglichst genaue Herzfrequenzanzeige zu erhalten, sollten Sie die Kontakte mindestens fortzusetzen, beginnen Sie einfach wieder mit dem 15 Sekunden lang halten.
  • Seite 20: Verwendung Eines Voreingestellten Trainings

    VERWENDUNG EINES VOREINGESTELLTEN Der Geschwindigkei- TRAININGS tsmesser zeigt zwei blinkende Balken für 1. Schalten Sie die Konsole ein. die Zielgeschwindig- keitszone für Drücken Sie eine beliebige Taste oder beginnen das Segment an. Sie mit dem Treten, um die Konsole einzuschalten. Die Zielgeschwindig- keitszone (B) beinhaltet Wenn Sie die Konsole einschalten, schaltet sich...
  • Seite 21: Der Optionale Brustherzfrequenzmonitor

    DER OPTIONALE 3. Verbinden Sie Ihr Tablet mit der Konsole. BRUSTHERZFREQUENZMONITOR Drücken Sie die Taste iFIT SYNC auf der Konsole. Ganz gleich, Die Nummer zu Abstimmen der Konsole wird auf ob Ihr Ziel die dem Display angezeigt. Befolgen Sie dann die Fettverbrennung Anweisungen in der iFit-Smart Cardio Equipment- oder die...
  • Seite 22: Der Einstellungsmodus

    DER EINSTELLUNGSMODUS Um die Maßeinheit zu ändern, drücken Sie die Taste ELLIPTICAL APPS wiederholt. Die Konsole verfügt über einen Einstellungsmodus, der es Ihnen ermöglicht, eine Maßeinheit für die Hinweis: Wenn Sie die Batterien austauschen, kann es Konsole auszuwählen und Nutzungsinformationen nötig sein, die Maßeinheit erneut auszuwählen.
  • Seite 23: Wartung Und Fehlerbehebung

    WARTUNG UND FEHLERBEHEBUNG WARTUNG Zugangsabdeckung (26) und entfernen Sie dann die hintere Zugangsabdeckung. Regelmäßige Wartung ist für optimale Leistung und zur Verringerung des Verschleißes wichtig. Sie sollten bei Suchen Sie dann den Reedschalter (60). Lösen Sie jeder Benutzung des Hybrid-Trainers alle Teile prüfen die zwei M4 x 16 mm Schrauben (84) leicht.
  • Seite 24: Einstellung Des Antriebsriemens

    EINSTELLUNG DES ANTRIEBSRIEMENS Lösen Sie dann die M10 x 55 mm Schulterschraube (99). Ziehen Sie dann die M8 Sicherungsmutter (68) Wenn Sie das Gefühl haben, dass die Pedale beim fest, bis der Antriebsriemen (64) straff ist. Treten rutschen, auch wenn der Widerstand auf der höchsten Stufe eingestellt ist, kann es sein, dass der Antriebsriemen eingestellt werden muss.
  • Seite 25: Poster Mit Übungen

    POSTER MIT ÜBUNGEN Fettverbrennung – Um effektiv Fett zu verbrennen, ACHTUNG: müssen Sie längere Zeit bei niedriger Intensität trainie- Konsultieren Sie ren. In den ersten Minuten des Trainings nutzt Ihr Körper Ihren Arzt, bevor Sie ein Trainingsprogramm Kohlenhydratkalorien als Energiespender. Erst nach beginnen.
  • Seite 26: Vorgeschlagene Dehnübungen

    VORGESCHLAGENE DEHNÜBUNGEN Die korrekte Ausführung mehrerer grundlegender Dehnübungen ist rechts dargestellt. Bewegen Sie sich beim Dehnen langsam – federn Sie nicht. 1. Dehnen mit Berührung der Zehen Stellen Sie sich mit leicht gebeugten Knien hin und beugen Sie sich aus der Hüfte langsam nach vorn. Lassen Sie Ihren Rücken und Ihre Schultern entspannt, während Sie sich so weit wie möglich in Richtung Ihrer Zehen beugen.
  • Seite 27: Teileliste

    TEILELISTE Modell Nr. PFEL03717.2 R1118A Schlüsselnr. Mge. Beschreibung Schlüsselnr. Mge. Beschreibung Rahmen Kurbelkranz Säule Zwischenachse Schwenkhalterung Spannriemenschraube Konsole Spannriemenbuchse Vorderer Stabilisator Spannriemenhalterung Hinterer Stabilisator Kleine Riemenscheibe Rechter Oberkörperarm Schwungrad Rechtes Schwenkbein Reedschalter/Kabel Rechter Pedalarm Sattelrahmen Linker Oberkörperarm Nivellierfuß Linkes Schwenkbein...
  • Seite 28 Schlüsselnr. Mge. Beschreibung Schlüsselnr. Mge. Beschreibung M10 x 54 mm Linke Pedalhalterung Schulterschraube Pedalgewicht M8 x 38 mm Gewichtschraube Sechskantschraube Pedalhalterungsbuchse Linkes Pulskabel M10 x 20 mm Rechtes Pulskabel Schulterschraube M19 Sicherungsring Pedalachse M8 x 12 mm Schraube M10 Beilagscheibe Linkes kleines Pedal –...
  • Seite 29: Detailzeichnung A

    DETAILZEICHNUNG A Modell Nr. PFEL03717.2 R1118A...
  • Seite 30 DETAILZEICHNUNG B Modell Nr. PFEL03717.2 R1118A...
  • Seite 31: Bestellung Von Ersatzteilen

    BESTELLUNG VON ERSATZTEILEN Zur Bestellung von Ersatzteilen sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilflich sein können, halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: • Die Modell- und Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •...
