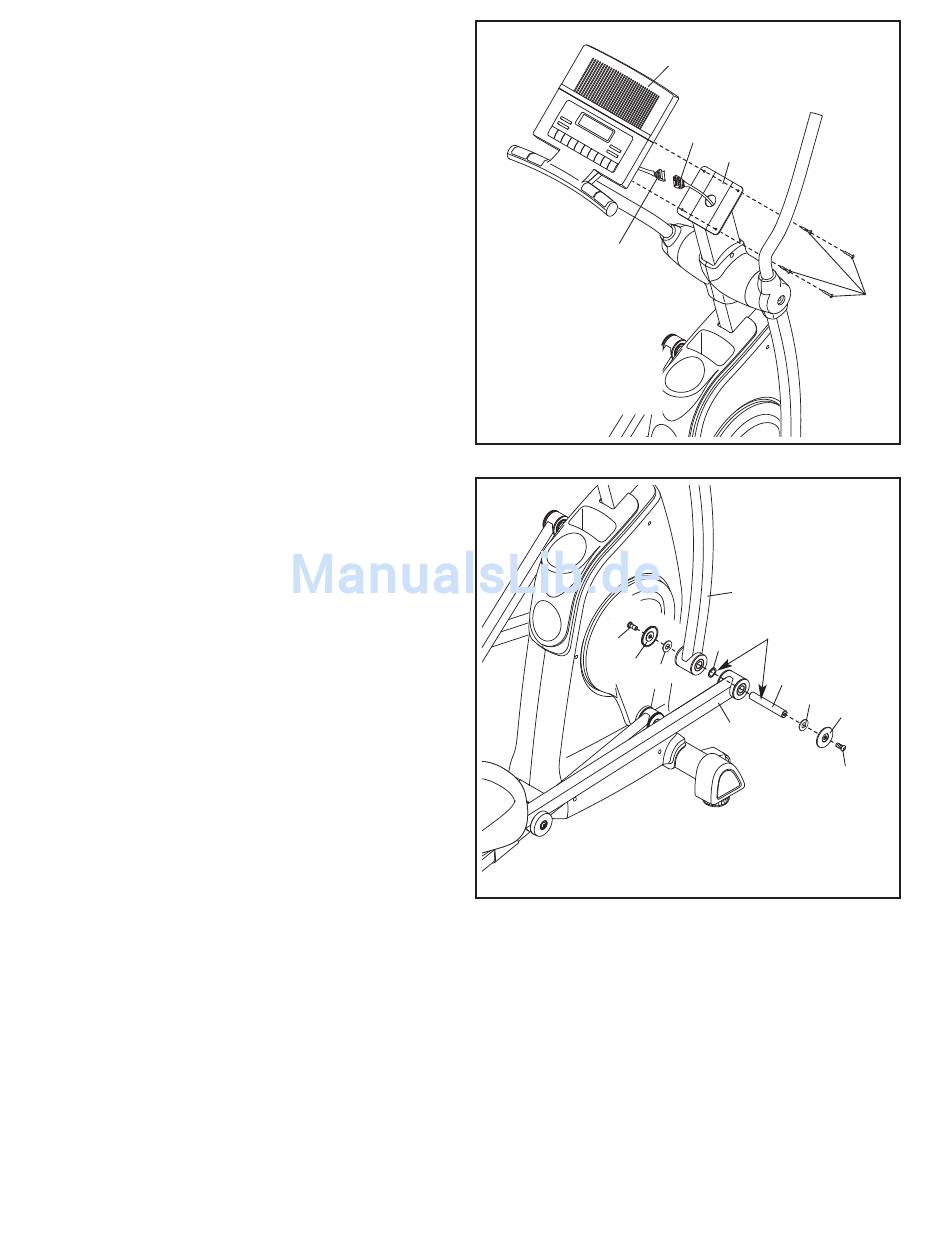

14. Während eine zweite Person den Computer (5)
an den Pfosten (6) hinhält, stecken Sie den
Computerdraht und den Drahthalter (48) zusam-
men. Schieben Sie jeglichen überflüssigen Draht
von oben nach unten in den Pfosten hinein.
Hinweis: Achten Sie darauf, den Drahthalter
(48) während dieses Schrittes nicht abzu-
klemmen. Befestigen Sie den Computer (5) mit
vier M4 x 16mm Halbrundschrauben (6) mit vier
M4 x 16mm Selbstschneide-schrauben (79).
15. Geben Sie eine großzügige Menge Schmierfett
auf die Achse der Pedalbein (32). Schieben Sie
die Pedalbeinachse durch das untere Ende des
rechten Haltestangenbeins (11).
Geben Sie dann eine kleine Menge
Schmiermittel auf eine Federscheibe (93).
Schieben Sie die Federscheibe auf die rechte
Seite der Achse der Pedalbein (32).
Richten Sie das rechte Pedalbein (16) so aus,
wie angedeutet und schieben Sie es auf die
Achse der Pedalbein (32). Befestigen Sie das
rechte Pedalbein mit zwei M10 x 15mm
Schrauben mit Nylon-Klemmteil (82), zwei
Achsenkappen (31) und zwei M10 x 25mm x
1,5mm Scheiben (83) am rechten
Haltestangenbein (11).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
16. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Ellipsentrainer benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Legen Sie zum Schutz des
Bodens oder des Teppichs eine Unterlage unter den Ellipsentrainer.
