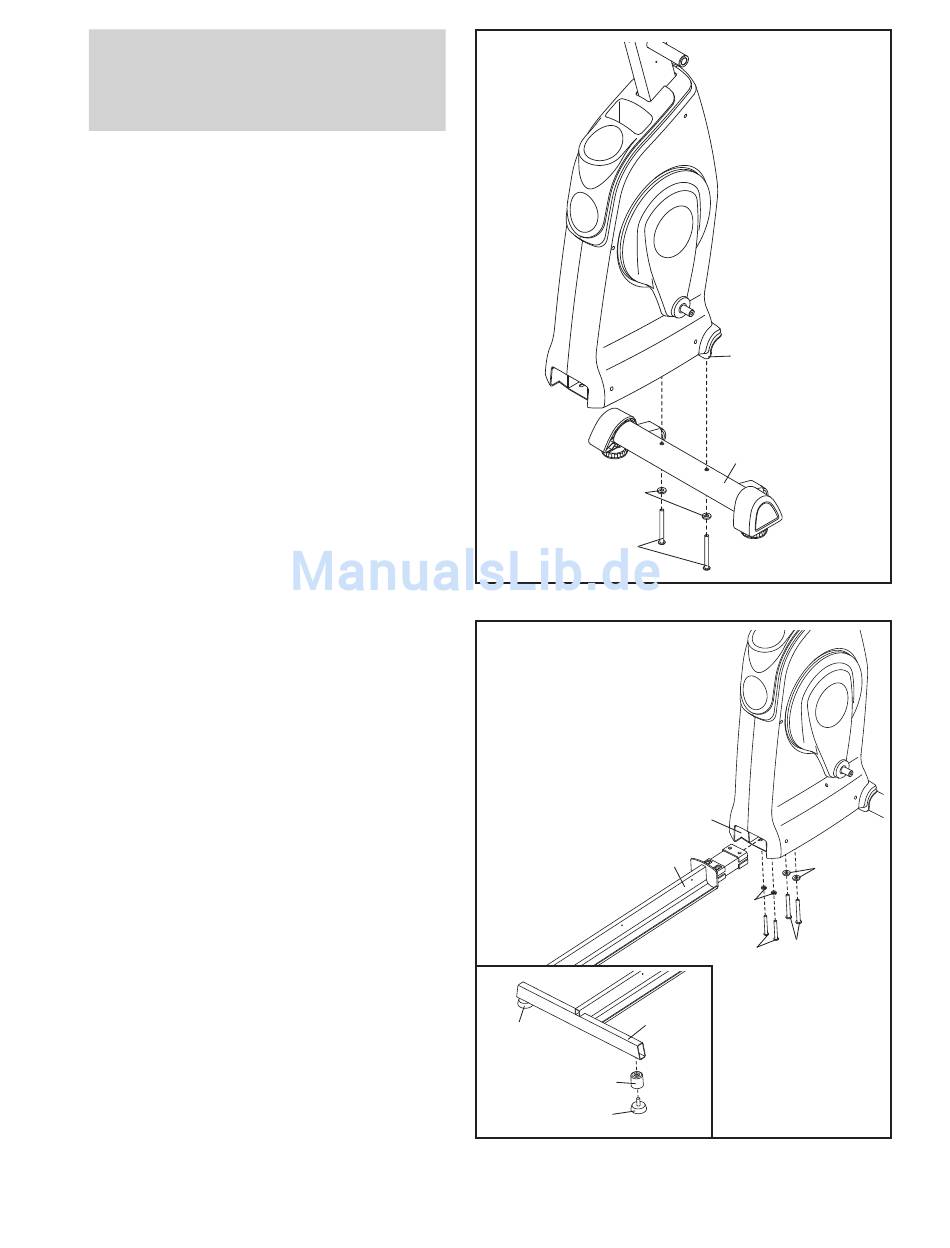

1.
Um die Montage zu vereinfachen, lesen
Sie die Information auf Seite 5, bevor Sie
mit der Montage des Ellipsentrainers
beginnen.
Entfernen Sie die Schrauben und die
Metalltransportklammer (nicht abgebildet) von
der Unterseite des Rahmens (2). Die
Schrauben und die Transportklammer werden
nicht mehr gebraucht.
Während eine zweite Person den Rahmen (2)
nach hinten lehnt, befestigen Sie die vordere
Stützstange (98) mit zwei M10 x 88mm
Schrauben mit Nylon-Klemmteil (104) und zwei
M10 Federringen (72) am Rahmen.
2. Legen Sie den Rahmen (2) vorsichtig auf die
Seite. Richten Sie die Basis (1) so aus, wie
angezeigt und schieben Sie die Basis dann in
den Rahmen hinein. Befestigen Sie die Basis
mit zwei M10 x 62mm Schrauben mit Nylon-
Klemmteil (97), zwei M10 Abstandhaltern (76),
zwei M10 x 48mm Schrauben mit Nylon-
Klemmteil (78) und zwei M10 Federringen (72).
Ziehen Sie zwei Füße (26) und zwei hintere
Fußabstandhalter (102) auf der Unterseite der
Basis (1) fest.
Stellen Sie den Ellipsentrainer dann vorsichtig
auf.
1
72
104
2
1
26
102
26
6
2
98
2
1
76
72
97
78
