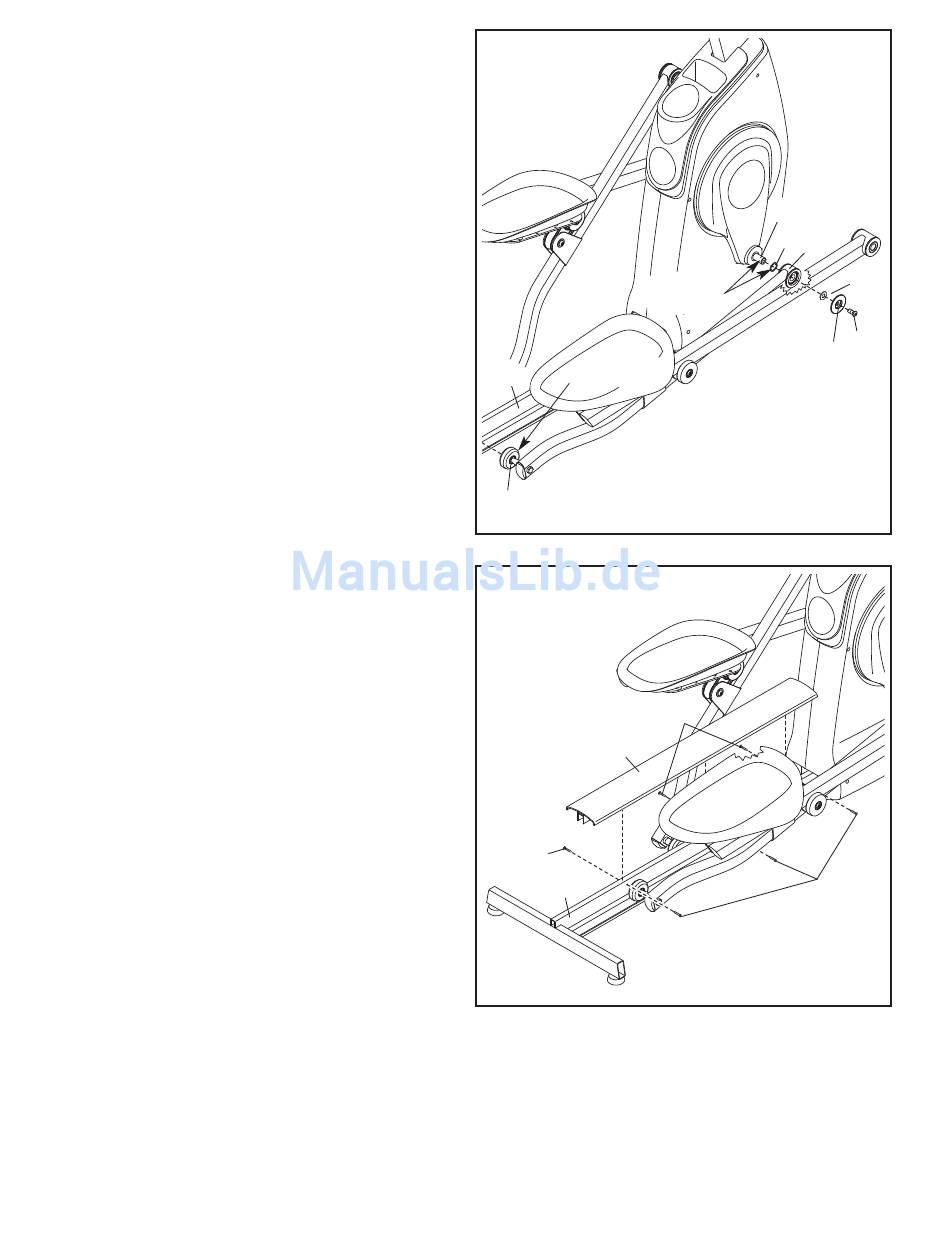

5. Geben Sie ein wenig Schmierfett auf die Achse
am rechten Kurbelarm (36) und auf die
Federscheibe (93). Schieben Sie dann die
Federscheibe auf den Kurbelarm.
Geben Sie auch ein wenig weißes Schmierfett,
welches mit einem Aufkleber mit der Aufschrift
"For Wheels" [für Räder/Rollen] gekennzeichnet
ist, auf die Rollen (22) am rechten Rollenbein
(21); verteilen Sie das Schmierfett gleichmäßig
an der Rolle.
Schieben Sie das rechte Rollenbein (21) auf die
Achsen am rechten Kurbelarm (36) und stellen
Sie die Rolle (22) auf die Basis (1). Befestigen
Sie das rechte Rollenbein mit einer M10 x
15mm Schraube mit Nylon-Klemmteil (82), einer
M10 x 25mm x 1.5mm Unterlegscheibe (83)
und einer Kurbelachsenkappe (30).
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
6. Befestigen Sie die mittlere Rahmenabdeckung
(27) mit sechs M4 x 12mm Schrauben mit
Flansch (73) an der Basis (1).
5
Schmieren
Schmieren
1
22
6
27
73
1
8
36
93
21
83
73
73
30
82
