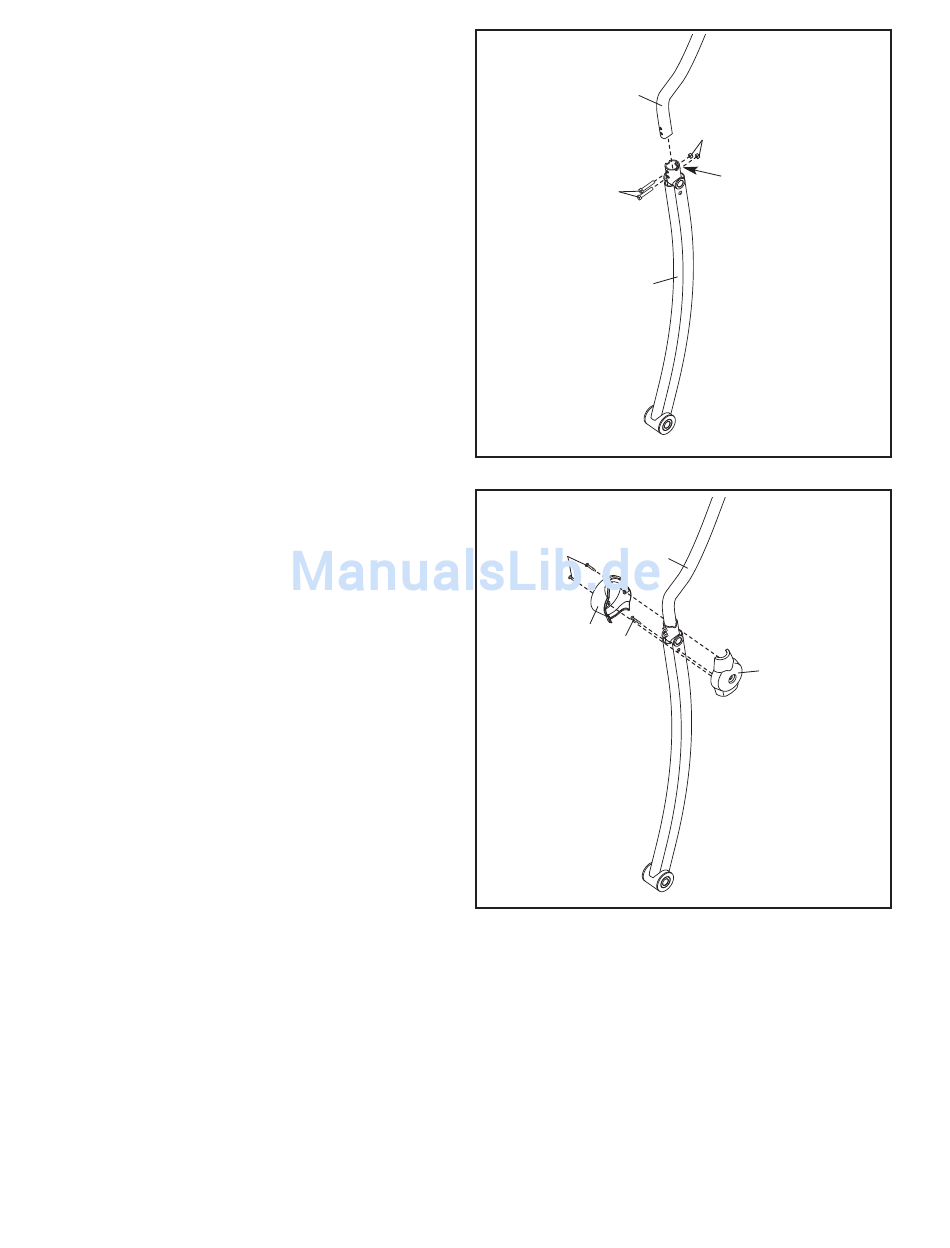

10. Finden Sie die rechte Haltestange (9), welche
mit einem Aufkleber mit dem Buchstaben R mar-
kiert ist. Schieben Sie die rechte Haltestange
durch eines der Haltestangenbeine (11), wie
angedeutet.
Befestigen Sie die rechte Haltestange (9) mit
zwei M8 x 42mm Linsenbolzen (71) und zwei
M8 Nylon-Kontermuttern (96). Achten Sie
darauf, dass sich die Muttern mit Nylon-
Klemmteil in den sechseckigen Löchern
befinden.
Montieren Sie auf die gleiche Weise die
rechte Haltestange (nicht abgebildet) und
das andere Haltestangenbein (nicht abgebil-
det).
11. Geben Sie eine innere Haltestangenabdeckung
(18) und eine äußere Haltestangenabdeckung
(19) um die rechte Haltestange (9) herum, wie
abgebildet.
Befestigen Sie die äußere Haltestangenabdeck-
ung (19) mit einer M4 x 16mm Flanschschraube
(84). Befestigen Sie dann die innere Haltestang-
enabdeckung (18) mit zwei M4 x 16mm
Selbstsscheideschraube (79).
Wiederholen Sie diesen Schritt für die linke
Haltestange (nicht abgebildet).
10
9
71
11
11
79
18
84
10
96
Sechseckigen
Löchern
9
19
