Installationetcâblage
4.
Câbler le capteur selon la Fig. 3 et selon le contrôleur déporté.
Consulter le manuel d'utilisation correspondant.
5.
Tirer le câble afin qu'il ne bloque pas l'intérieur du capuchon du
bornier.
6.
Serrer à la main le capuchon du bornier.
7.
Serrer à la main l'écrou du presse-étoupe.
7.4.2.
câblage du capteur avec référence
de commande 565164
remarque
risque d'endommagement du capteur dû à l'alimentation
électrique.
• S'assurer que la plage de l'alimentation électrique est de 22,5 à
26 V DC.
Le capteur avec référence de commande 565164 a une sortie 0-2
V.
Tab. 1 : Affectation des signaux du câble avec référence de
commande 565 385 (à commander séparément)
Couleur des fils
Vert
Jaune
Blanc
Type 8232
Signal
Terre (signal de tension
négative)
signal 0-2 V (signal de tension
positive)
Alimentation électrique positive
français
Couleur des fils
Brun
→
Utiliser un câble dont la longueur max. est de 30 m.
→
Raccorder le capteur au contrôleur déporté type 8619.
Consulter le manuel d'utilisation correspondant.
signal de tension
négative
alimentation électrique
négative

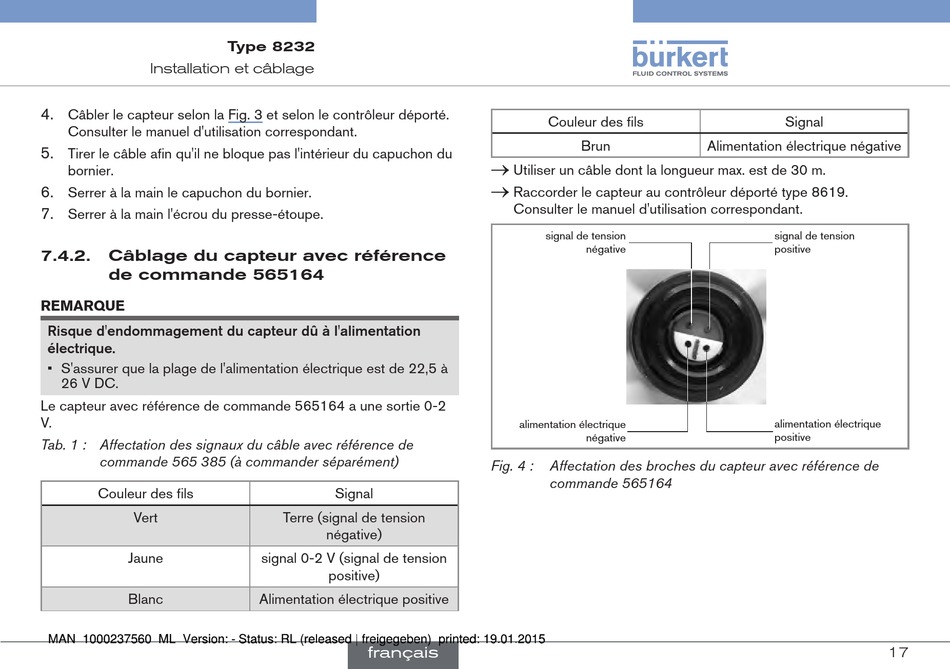

Fig. 4 :
Affectation des broches du capteur avec référence de
commande 565164
Signal
Alimentation électrique négative
signal de tension
positive
alimentation électrique
positive
17
