InstallationundVerkabelung
4.
Den Sensor gemäß Bild 3 und der Anleitung des Trans-
mitters/Controllers anschließen. Siehe die entsprechende
Bedienungsanleitung.
5.
Das Kabel so weit herausziehen, dass es nicht die Innenseite der
Kappe für die Klemmenleiste blockiert.
6.
Die Kappe für die Klemmenleiste von Hand festziehen.
7.
Die Mutter der Kabelverschraubung von Hand festziehen.
7.4.2.
Verdrahtung des sensors mit der
Bestell-nummer 565164
hinWeis:
gefahr der Beschädigung des sensors aufgrund der
stromversorgung.
• Stellen Sie sicher, dass die Versorgungsspannung im Bereich
von 22,5 bis 26 V DC liegt.
Der Sensor mit der Bestell-Nummer 565164 hat einen 0-2 V Ausgang.
Tab. 1:
Signalbelegung des Kabels mit Bestell-Nummer 565 385
(wird separat bestellt)
Leiterfarbe
Grün
Gelb
Weiß
Typ 8232
Signal
Masse (negative
Signalspannung)
0-2 V Signal (positive
Signalspannung)
Positive Versorgungsspannung
Leiterfarbe
Braun
negative Signalspan-
nung
negative Versorgungs-
spannung

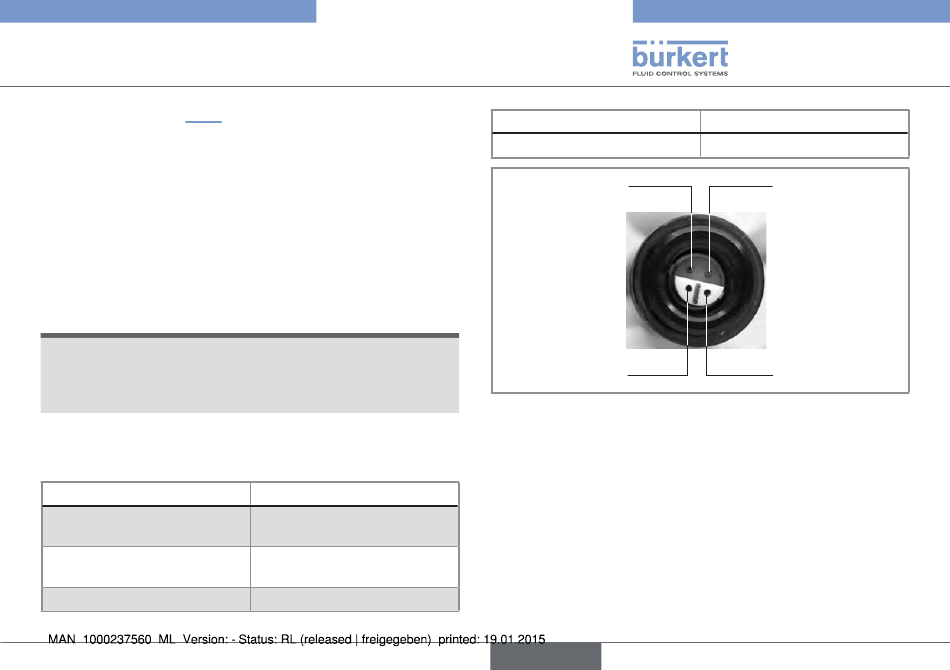

Bild 4:
Anschlussbelegung des Sensors mit der Bestell-Nummer
565164
→
Ein Kabel mit max. 30 m Länge verwenden.
→
Den Sensor an den Transmitter/Controller Typ 8619
anschließen. Siehe die entsprechende Bedienungsanleitung.
deutsch
Signal
Negative Versorgungsspannung
positive
Signalspannung
positive
Versorgungsspannung
17
