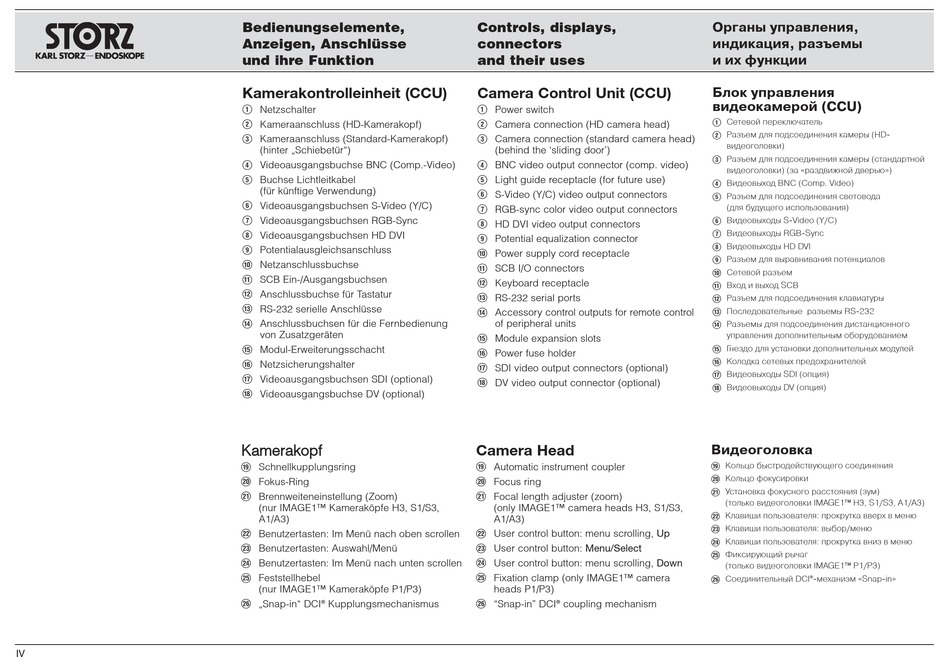

Bedienungselemente,
Anzeigen, Anschlüsse
und ihre Funktion
Kamerakontrolleinheit (CCU)
Q Netzschalter
W Kameraanschluss (HD-Kamerakopf)
E Kameraanschluss (Standard-Kamerakopf)
(hinter „Schiebetür")
R Videoausgangsbuchse BNC (Comp.-Video)
T Buchse Lichtleitkabel
(für künftige Verwendung)
Y Videoausgangsbuchsen S-Video (Y/C)
U Videoausgangsbuchsen RGB-Sync
I Videoausgangsbuchsen HD DVI
O Potentialausgleichsanschluss
P Netzanschlussbuchse
{ SCB Ein-/Ausgangsbuchsen
} Anschlussbuchse für Tastatur
q RS-232 serielle Anschlüsse
w Anschlussbuchsen für die Fernbedienung
von Zusatzgeräten
e Modul-Erweiterungsschacht
r Netzsicherungshalter
t Videoausgangsbuchsen SDI (optional)
y Videoausgangsbuchse DV (optional)
Kamerakopf
u Schnellkupplungsring
i Fokus-Ring
o Brennweiteneinstellung (Zoom)
(nur IMAGE1™ Kameraköpfe H3, S1/S3,
A1/A3)
p Benutzertasten: Im Menü nach oben scrollen
[ Benutzertasten: Auswahl/Menü
] Benutzertasten: Im Menü nach unten scrollen
A Feststellhebel
(nur IMAGE1™ Kameraköpfe P1/P3)
S „Snap-in" DCI
®
Kupplungsmechanismus
Controls, displays,
connectors
and their uses
Camera Control Unit (CCU)
Q Power switch
W Camera connection (HD camera head)
E Camera connection (standard camera head)
(behind the 'sliding door')
R BNC video output connector (comp. video)
T Light guide receptacle (for future use)
Y S-Video (Y/C) video output connectors
U RGB-sync color video output connectors
I HD DVI video output connectors
O Potential equalization connector
P Power supply cord receptacle
{ SCB I/O connectors
} Keyboard receptacle
q RS-232 serial ports
w Accessory control outputs for remote control
of peripheral units
e Module expansion slots
r Power fuse holder
t SDI video output connectors (optional)
y DV video output connector (optional)
Camera Head
u Automatic instrument coupler
i Focus ring
o Focal length adjuster (zoom)
(only IMAGE1™ camera heads H3, S1/S3,
A1/A3)
p User control button: menu scrolling, Up
[ User control button: Menu/Select
] User control button: menu scrolling, Down
A Fixation clamp (only IMAGE1™ camera
heads P1/P3)
S "Snap-in" DCI
®
coupling mechanism
Органы управления,
индикация, разъемы
и их функции
Блок управления
видеокамерой (CCU)
Q Сетевой переключатель
W Разъем для подсоединения камеры (HD
видеоголовки)
E Разъем для подсоединения камеры (стандартной
видеоголовки) (за «раздвижной дверью»)
R Видеовыход BNC (Comp. Video)
T Разъем для подсоединения световода
(для будущего использования)
Y Видеовыходы S Video (Y/C)
U Видеовыходы RGB Sync
I Видеовыходы HD DVI
O Разъем для выравнивания потенциалов
P Сетевой разъем
{ Вход и выход SCB
} Разъем для подсоединения клавиатуры
q Последовательные разъемы RS 232
w Разъемы для подсоединения дистанционного
управления дополнительным оборудованием
e Г нездо для установки дополнительных модулей
r Колодка сетевых предохранителей
t Видеовыходы SDI (опция)
y Видеовыходы DV (опция)
Видеоголовка
u Кольцо быстродействующего соединения
i Кольцо фокусировки
o Установка фокусного расстояния (зум)
(только видеоголовки IMAGE1™ H3, S1/S3, A1/A3)
p Клавиши пользователя: прокрутка вверх в меню
[ Клавиши пользователя: выбор/меню
] Клавиши пользователя: прокрутка вниз в меню
A Фиксирующий рычаг
(только видеоголовки IMAGE1™ P1/P3)
S Соединительный DCI
®
механизм «Snap in»
