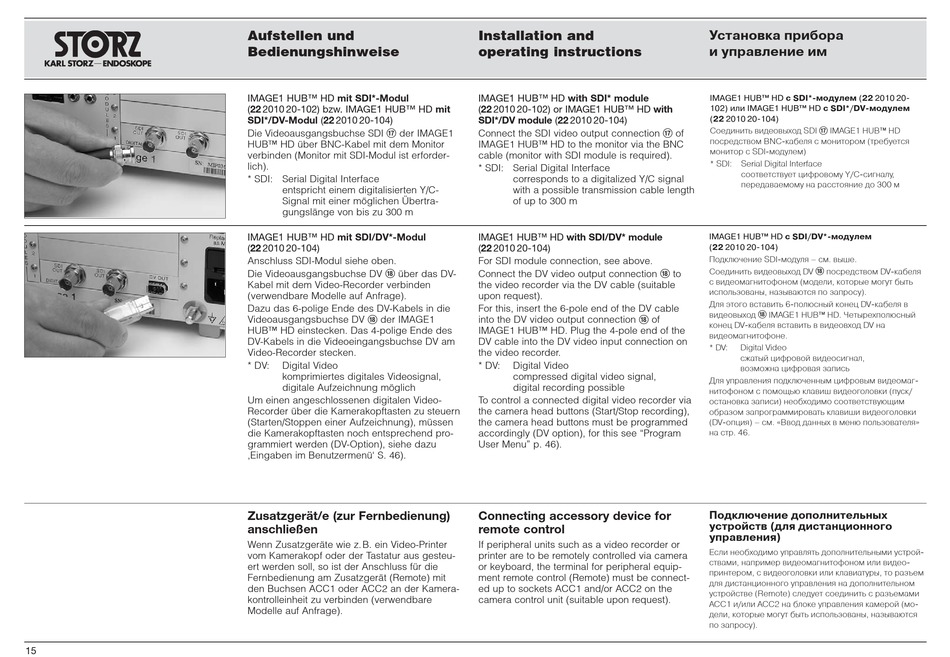

Aufstellen und
Bedienungshinweise
IMAGE1 HUB™ HD mit SDI*-Modul
(22 2010 20-102) bzw. IMAGE1 HUB™ HD mit
SDI*/DV-Modul (22 2010 20-104)
Die Videoausgangsbuchse SDI t der IMAGE1
HUB™ HD über BNC-Kabel mit dem Monitor
verbinden (Monitor mit SDI-Modul ist erforder-
lich).
* SDI: Serial Digital Interface
entspricht einem digitalisierten Y/C-
Signal mit einer möglichen Übertra-
gungslänge von bis zu 300 m
IMAGE1 HUB™ HD mit SDI/DV*-Modul
(22 2010 20-104)
Anschluss SDI-Modul siehe oben.
Die Videoausgangsbuchse DV y über das DV-
Kabel mit dem Video-Recorder verbinden
(verwendbare Modelle auf Anfrage).
Dazu das 6-polige Ende des DV-Kabels in die
Videoausgangsbuchse DV y der IMAGE1
HUB™ HD einstecken. Das 4-polige Ende des
DV-Kabels in die Videoeingangsbuchse DV am
Video-Recorder stecken.
* DV:
Digital Video
komprimiertes digitales Videosignal,
digitale Aufzeichnung möglich
Um einen angeschlossenen digitalen Video-
Recorder über die Kamerakopftasten zu steuern
(Starten/Stoppen einer Aufzeichnung), müssen
die Kamerakopftasten noch entsprechend pro-
grammiert werden (DV-Option), siehe dazu
,Eingaben im Benutzermenü' S. 46).
Zusatzgerät/e (zur Fernbedienung)
anschließen
Wenn Zusatzgeräte wie z. B. ein Video-Printer
vom Kamerakopf oder der Tastatur aus gesteu-
ert werden soll, so ist der Anschluss für die
Fernbedienung am Zusatzgerät (Remote) mit
den Buchsen ACC1 oder ACC2 an der Kamera-
kontrolleinheit zu verbinden (verwendbare
Modelle auf Anfrage).
Installation and
operating instructions
IMAGE1 HUB™ HD with SDI* module
(22 2010 20-102) or IMAGE1 HUB™ HD with
SDI*/DV module (22 2010 20-104)
Connect the SDI video output connection t of
IMAGE1 HUB™ HD to the monitor via the BNC
cable (monitor with SDI module is required).
* SDI: Serial Digital Interface
corresponds to a digitalized Y/C signal
with a possible transmission cable length
of up to 300 m
IMAGE1 HUB™ HD with SDI/DV* module
(22 2010 20-104)
For SDI module connection, see above.
Connect the DV video output connection y to
the video recorder via the DV cable (suitable
upon request).
For this, insert the 6-pole end of the DV cable
into the DV video output connection y of
IMAGE1 HUB™ HD. Plug the 4-pole end of the
DV cable into the DV video input connection on
the video recorder.
* DV:
Digital Video
compressed digital video signal,
digital recording possible
To control a connected digital video recorder via
the camera head buttons (Start/Stop recording),
the camera head buttons must be programmed
accordingly (DV option), for this see "Program
User Menu" p. 46).
Connecting accessory device for
remote control
If peripheral units such as a video recorder or
printer are to be remotely controlled via camera
or keyboard, the terminal for peripheral equip-
ment remote control (Remote) must be connect-
ed up to sockets ACC1 and/or ACC2 on the
camera control unit (suitable upon request).
Установка прибора
и управление им
IMAGE1 HUB™ HD с SDI* модулем (22 2010 20
102) или IMAGE1 HUB™ HD с SDI*/DV модулем
(22 2010 20 104)
Соединить видеовыход SDI t IMAGE1 HUB™ HD
посредством BNC кабеля с монитором (требуется
монитор с SDI модулем)
* SDI:
Serial Digital Interface
соответствует цифровому Y/C сигналу,
передаваемому на расстояние до 300 м
IMAGE1 HUB™ HD с SDI/DV* модулем
(22 2010 20 104)
Подключение SDI модуля – см. выше.
Соединить видеовыход DV y посредством DV кабеля
с видеомагнитофоном (модели, которые могут быть
использованы, называются по запросу).
Для этого вставить 6 полюсный конец DV кабеля в
видеовыход y IMAGE1 HUB™ HD. Четырехполюсный
конец DV кабеля вставить в видеовход DV на
видеомагнитофоне.
* DV:
Digital Video
сжатый цифровой видеосигнал,
возможна цифровая запись
Для управления подключенным цифровым видеомаг
нитофоном с помощью клавиш видеоголовки (пуск/
остановка записи) необходимо соответствующим
образом запрограммировать клавиши видеоголовки
(DV опция) – см. «Ввод данных в меню пользователя»
на стр. 46.
Подключение дополнительных
устройств (для дистанционного
управления)
Если необходимо управлять дополнительными устрой
ствами, например видеомагнитофоном или видео
принтером, с видеоголовки или клавиатуры, то разъем
для дистанционного управления на дополнительном
устройстве (Remote) следует соединить с разъемами
ACC1 и/или ACC2 на блоке управления камерой (мо
дели, которые могут быть использованы, называются
по запросу).
