1 Allgemeine Information
Konstruktive Merkmale
Verdrängungsvolumen [µl]
Abmessungen [mm]
Gewicht [g]
Leervolumen [µl]
Werkstoff Rotoren
Werkstoff Gehäuse
Werkstoff Lager
Dichtung dynamisch
Dichtung statisch
Fluidanschlüsse
Schlauch-ID
Schlauch-AD
Kupplung
Leistungsparameter
Volumenstrom Q [ml/min]
[ml/min]
[l/h]
min. Dosiervolumen [µl]
Differenzdruck [bar]
max. Vordruck [bar]
Viskosität η [mPas]
Dosierpräzision VK [%]
Pulsation [%]
NPSH
-Wert [m]
R
Medientemperatur [°C]
Umgebungstemperatur [°C]
Lagertemperatur [°C]
Legende:

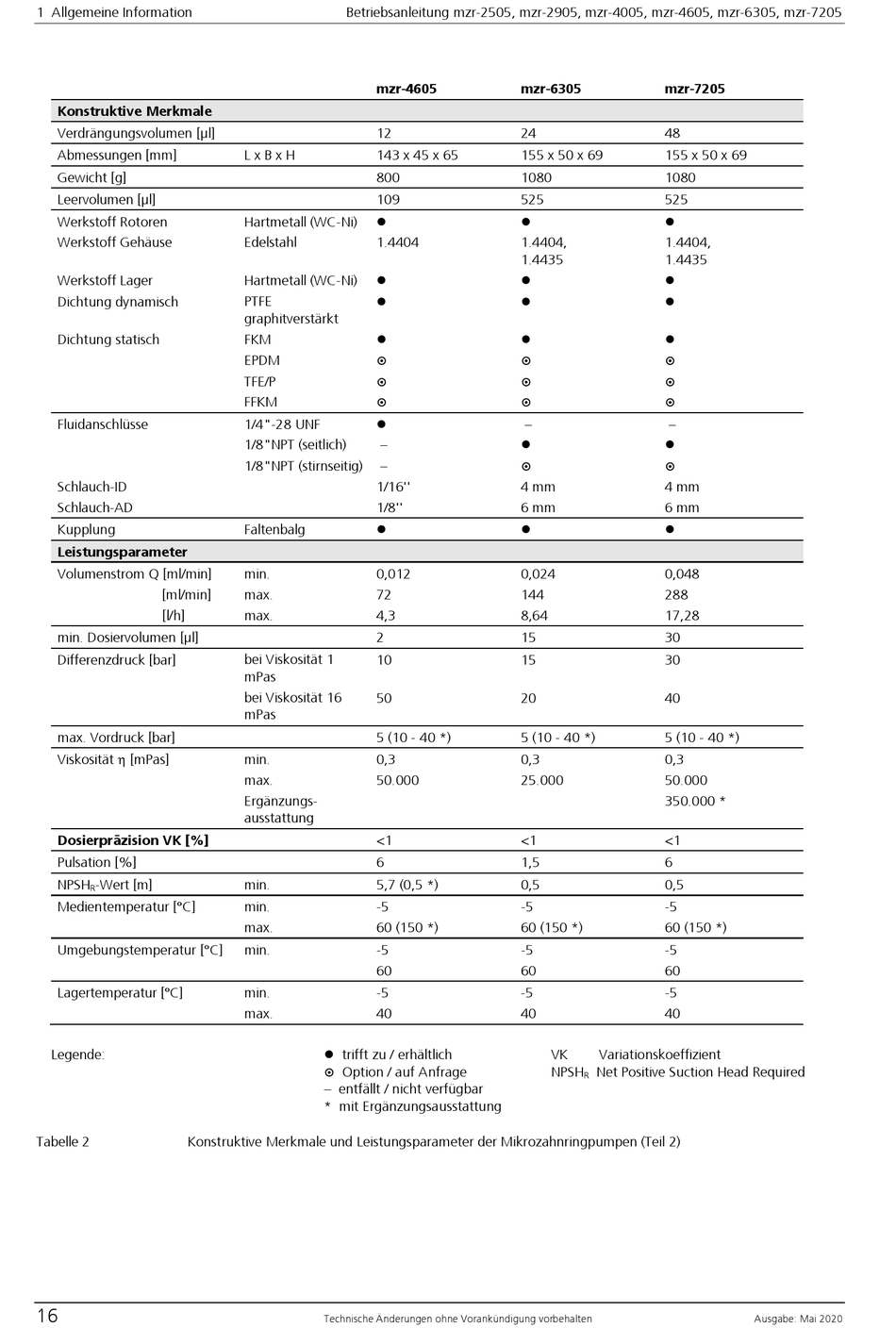

Tabelle 2
Konstruktive Merkmale und Leistungsparameter der Mikrozahnringpumpen (Teil 2)
16
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
mzr-4605
12
L x B x H
143 x 45 x 65
800
109
Hartmetall (WC-Ni)
Edelstahl
1.4404
Hartmetall (WC-Ni)
PTFE
graphitverstärkt
FKM
EPDM
TFE/P
FFKM
1/4"-28 UNF
1/8"NPT (seitlich)
–
1/8"NPT (stirnseitig)
–
1/16''
1/8''
Faltenbalg
min.
0,012
max.
72
max.
4,3
2
bei Viskosität 1
10
mPas
bei Viskosität 16
50
mPas
5 (10 - 40 *)
min.
0,3
max.
50.000
Ergänzungs-
ausstattung
<1
6
min.
5,7 (0,5 *)
min.
-5
max.
60 (150 *)
min.
-5
60
min.
-5
max.
40
trifft zu / erhältlich
Option / auf Anfrage
– entfällt / nicht verfügbar
* mit Ergänzungsausstattung
Technische Änderungen ohne Vorankündigung vorbehalten
mzr-6305
mzr-7205
24
48
155 x 50 x 69
155 x 50 x 69
1080
1080
525
525
1.4404,
1.4404,
1.4435
1.4435
–
–
4 mm
4 mm
6 mm
6 mm
0,024
0,048
144
288
8,64
17,28
15
30
15
30
20
40
5 (10 - 40 *)
5 (10 - 40 *)
0,3
0,3
25.000
50.000
350.000 *
<1
<1
1,5
6
0,5
0,5
-5
-5
60 (150 *)
60 (150 *)
-5
-5
60
60
-5
-5
40
40
VK
Variationskoeffizient
NPSH
Net Positive Suction Head Required
R
Ausgabe: Mai 2020
