6 Aufbau / Installation
Hinweise:
− Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne
6.6.6 Inbetriebnahme im Netzwerkmodus (Befehl NET1)
Die Mikrozahnringpumpen werden alle mit der Knoten-Nummer 0 ausgeliefert.
Um die Pumpen für den Netzwerkbetrieb vorzubereiten, sind diese zuerst
einzeln an den PC anzuschließen und z. B. mit Hilfe des FAULHABER Motion
Managers auf die gewünschte Knotenadresse einzustellen.
Ein serielles Netzwerk kann aufgebaut werden, indem die Sendeleitung des
Masters (PC, SPS) mit der Empfangsleitung des ersten Knoten verbunden wird
und von dort zur Empfangsleitung des zweiten Knoten weitergeschleift wird
und so weiter. Ebenso wird mit der Empfangsleitung des Masters verfahren, die
zu allen Sendeleitungen der Antriebsknoten weitergeschleift wird. Bei dieser
Motion Controller Generation wird keine Multiplexerplatine für den seriellen
Netzwerkbetrieb benötigt. Über den Befehl NET1 wird der Multiplexmodus
aktiviert.

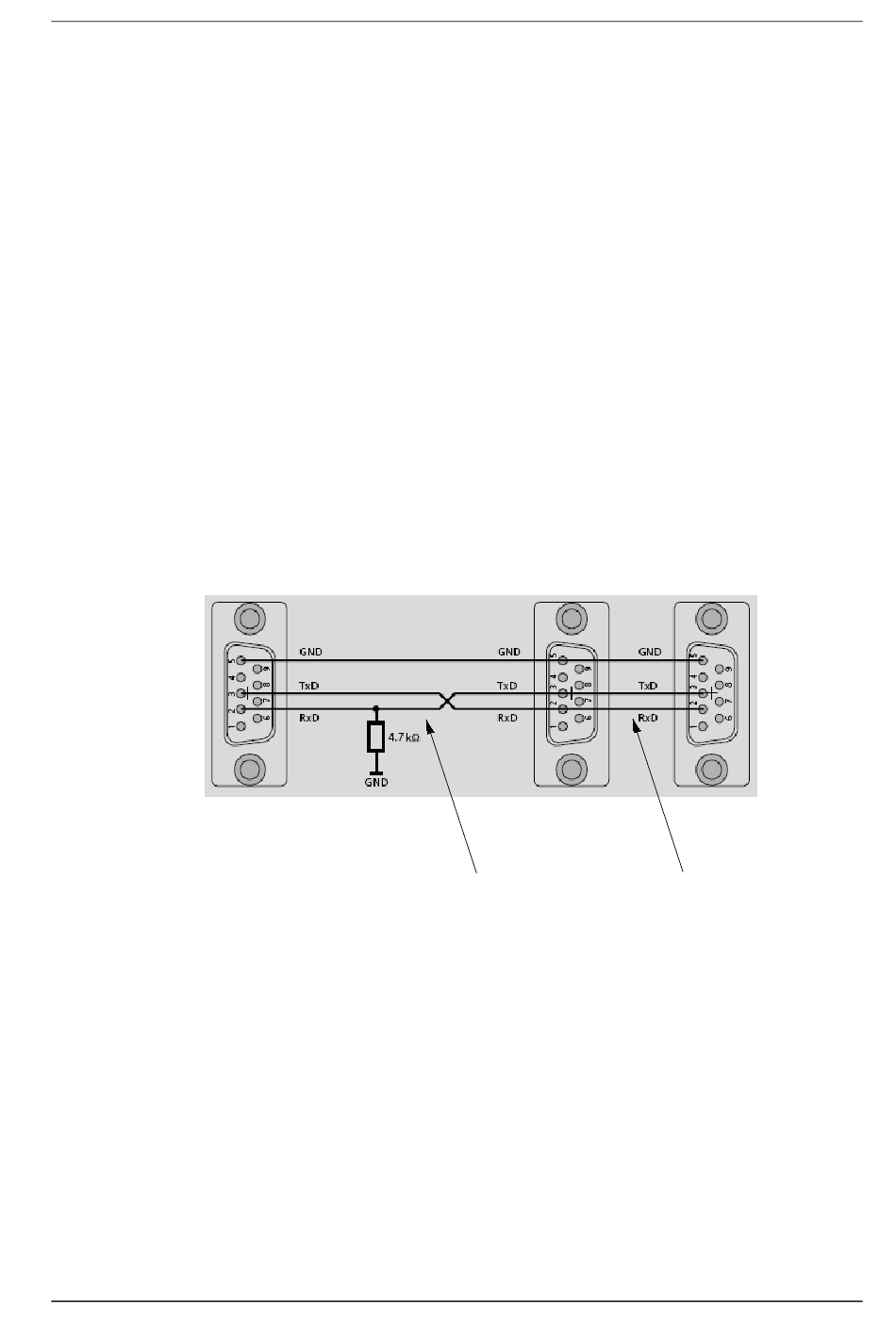

Bild 41
Verbindung zwischen PC, Controller 1 und Controller n
1.
2.
3.
Ausgabe: Mai 2020
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot.
PC
Nullmodemkabel mit
integriertem Widerstand
Verbinden Sie den RS-232-Anschluss der Pumpe 2 mit dem RS-232-
Anschluss der Pumpe 1. Verwenden Sie hierfür das mitgelieferte 9-polige
RS-232 Verbindungskabel.
Verbinden Sie den RS-232-Anschluss der Terminal Box S-G05 mit einer
freien seriellen Schnittstelle eines PC. Verwenden Sie hierfür das
mitgelieferte 9-polige Nullmodemkabel mit integriertem Widerstand.
Drehen Sie das Potentiometer in die Nullstellung durch Drehen im
Uhrzeigersinn in den rechten Anschlag, damit die Mikrozahnringpumpe
nicht unkontrolliert anläuft.
Technische Änderungen ohne Vorankündigung vorbehalten
Controller 1
Controller n
Pumpe 1
RS-232
Verbindungskabel
Pumpe n
59
