5 Optionale Ergänzungsmodule
5.1
Sperrdichtungsmodul
Sperrdichtungsmodul
Sperrmedium-
einlass
Fluid-
Sperrmedium-
einlass
auslass
Fluid-
auslass

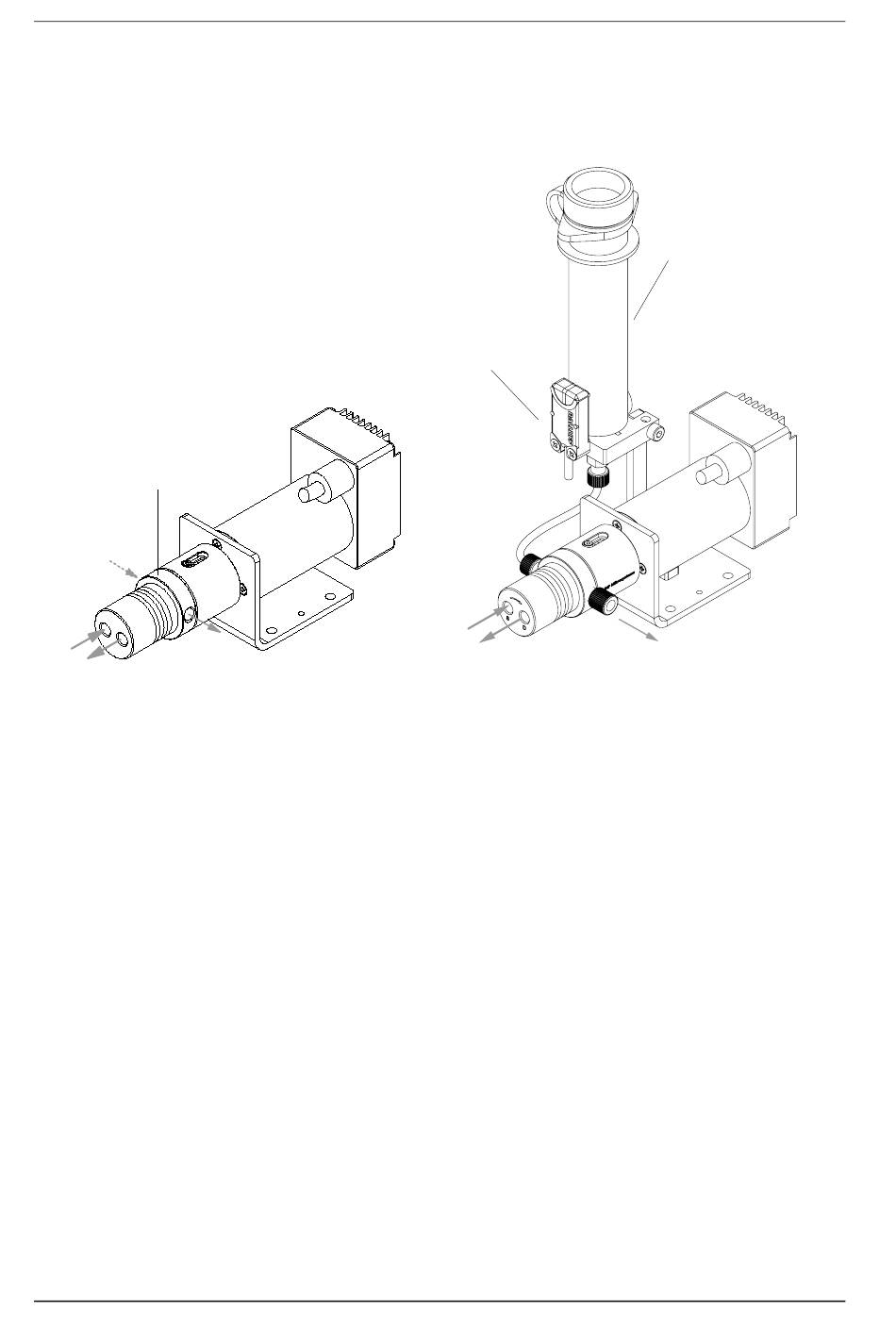

Bild 18
Aufbau der Mikrozahnringpumpe mit Sperrdichtungsmodul am Beispiel der mzr-4605 +S
(Darstellung rechts mit optionalem Zubehör: Anschluss-Set Sperrdichtung und Füllstandssensor)
Das Sperrdichtungsmodul hat während des Pumpprozesses die Aufgabe, das
Eindringen von Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen
Umgebung in die Pumpe zu verhindern, um ungewollte Reaktionen des zu
fördernden Mediums mit diesen Medien (wie beispielsweise Kristallisierung
oder chemische Reaktionen) auszuschließen. Ebenso wird der Austritt von
Medium aus der Pumpe begrenzt.
Funktion
Die Wellendichtung, wie sie in den Mikrozahnringpumpen der Hochleistungs-
baureihe zum Einsatz kommt, hat funktionsbedingt durch ihren Aufbau eine
Flüssigkeitsgrenzschicht, an der das Fördermedium mit der Umgebungs-
atmosphäre in Berührung kommt. Dabei gelangen geringe Mengen
Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen Umgebung über die
Flüssigkeitsgrenzschicht der Dichtungslippe in das Pumpeninnere. Damit dieser
Zustrom mit einem definierten und für das Fördermedium unproblematischen
Medium geschehen kann, wird die (Flüssigkeits-)Sperrdichtung als optionales
Modul angeboten. Ein umgekehrter Stoffaustrag aus der Pumpe in die
Umgebung kann ohne Sperrdichtung nicht ausgeschlossen werden.
30
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Füllstandssensor
Fluid-
einlass
Fluid-
auslass
Technische Änderungen ohne Vorankündigung vorbehalten
Schlauch
Sperrmedium-
auslass
Kartusche
Ausgabe: Mai 2020
