5 Optionale Ergänzungsmodule
Montage des Anschluss-Sets Sperrdichtung
Das Anschluss-Sets Sperrdichtung wird vormontiert geliefert. Es kann mittels
Haltearm 11 und der beiden Schrauben 14 fest am Haltewinkel der
mzr
von der Unterseite in den Haltewinkel ein und schrauben sie in den
Haltearm 11. Alternativ ist eine Wandmontage des Kartuschenhalters 7
möglich (siehe Bild 24).
Montage des Sensors (optionales Zubehör)
Die Montage des Sensors erfolgt mit den Schrauben 2x 11 im Kartuschen-
halter 7 , wie in Bild 22 dargestellt. Dieser ist nach dem beiliegenden
Datenblatt zu montieren und elektrisch anzuschließen. Eine ausführliche
Bedienungsanleitung des Sensors BCS012U erhalten sie im Internet unter
www.balluff.com.
Anschluss-Set Sperrdichtung 30 ml
11
12
13
14
15

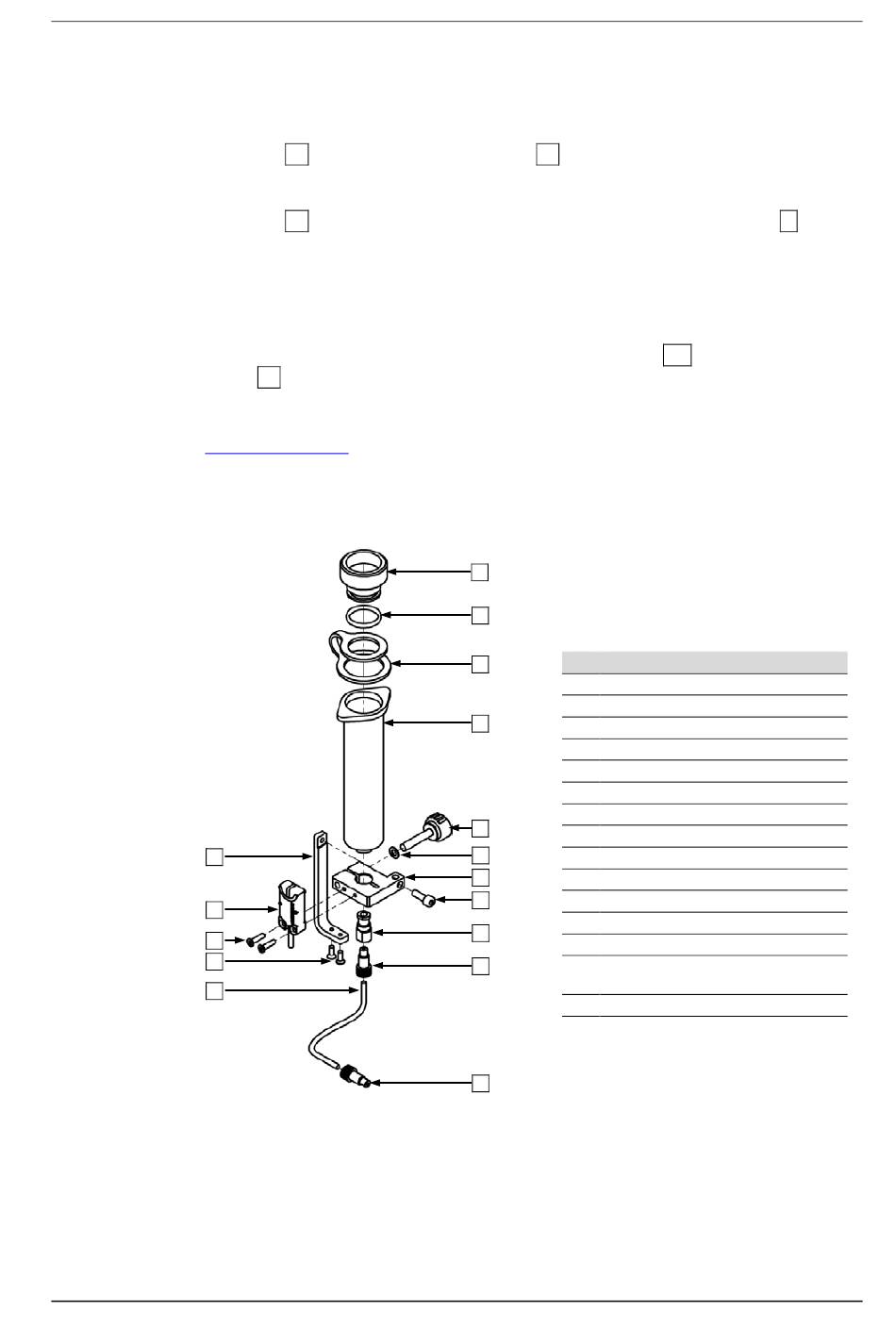

Bild 22
Anschluss-Set Sperrdichtung mit 30 ml Kartusche und Füllstandssensor (Explosionsdarstellung)
Ausgabe: Mai 2020
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
®
-Pumpe montiert werden (siehe Bild 23). Setzen sie dazu die Schrauben
Technische Änderungen ohne Vorankündigung vorbehalten
1
2
Nr.
Bezeichnung
3
1
Verschlußkappe
2
O-Ring (FKM, FFKM, EPDM)
4
3
Halterung Verschlußkappe
4
Kartusche 30 ml
5
Rändelschraube M5
6
Scheibe DIN 433 Ø4,3
7
Kartuschenhalter
5
8
Zylinderschraube DIN 912-M4x12-A2
6
9
Adapter Luer-Lock
7
10
Gewindeteil 1/4-28" UNF (2x)
8
11
Haltearm
12
Füllstandssensor (optional)
9
13
Schrauben für Sensor (optional)
10
14
Senkschraube DIN 7991-M3x8-A2 (2x)
für Haltewinkel mzr
15
Schlauch 1/8"
10
®
-Pumpe
33
