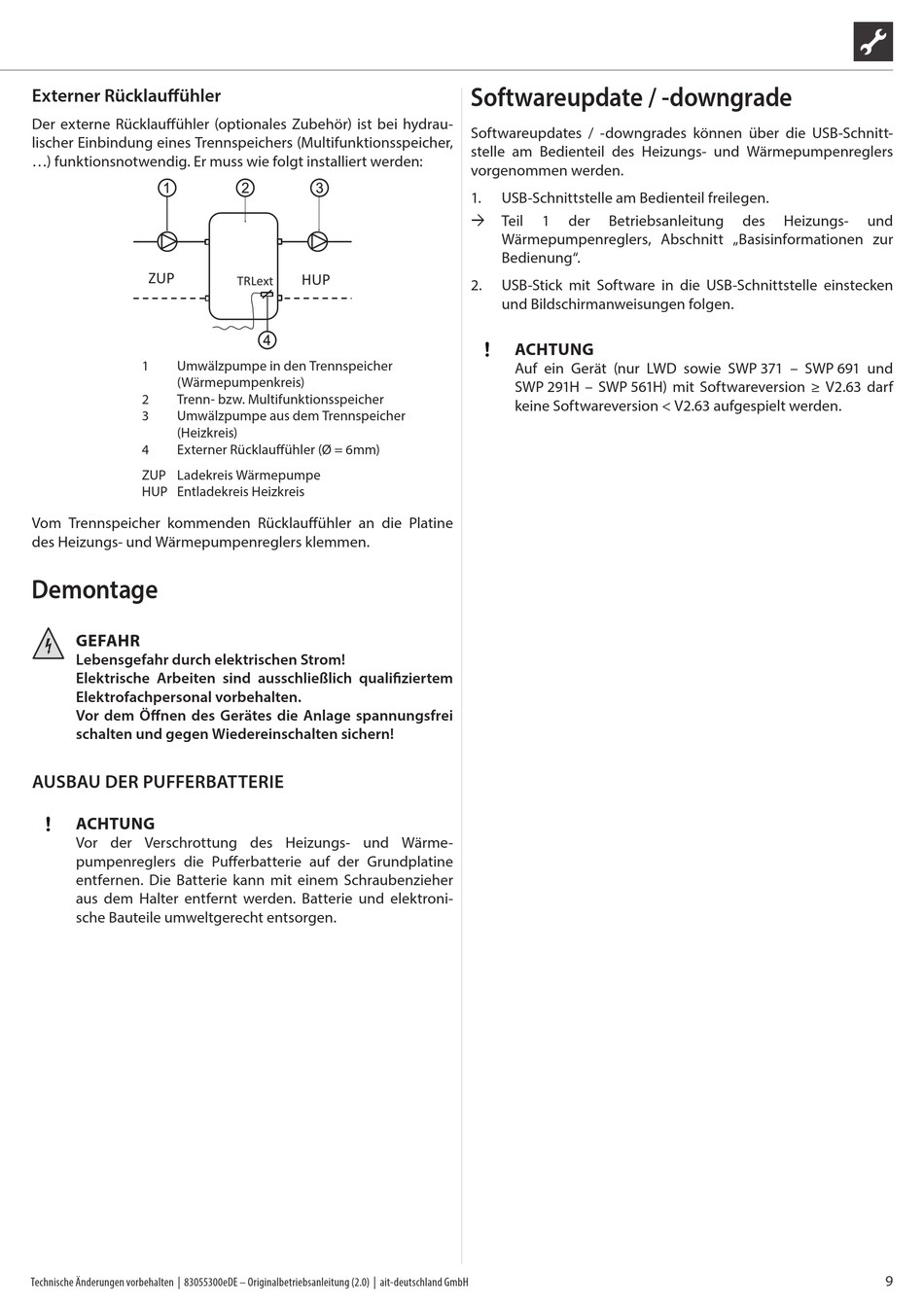

Externer Rücklauffühler
Der externe Rücklauffühler (optionales Zubehör) ist bei hydrau-
lischer Einbindung eines Trennspeichers (Multifunktionsspeicher,
...) funktionsnotwendig. Er muss wie folgt installiert werden:
ZUP
1 Umwälzpumpe in den Trennspeicher
(Wärmepumpenkreis)
2 Trenn- bzw. Multifunktionsspeicher
3 Umwälzpumpe aus dem Trennspeicher
(Heizkreis)
4 Externer Rücklauffühler (Ø = 6mm)
ZUP Ladekreis Wärmepumpe
HUP Entladekreis Heizkreis
Vom Trennspeicher kommenden Rücklauffühler an die Platine
des Heizungs- und Wärmepumpenreglers klemmen.

Demontage

GEFAHR
Lebensgefahr durch elektrischen Strom!
Elektrische Arbeiten sind ausschließlich qualifiziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die Anlage spannungsfrei
schalten und gegen Wiedereinschalten sichern!

AUSBAU DER PUFFERBATTERIE

ACHTUNG
Vor der Verschrottung des Heizungs- und Wärme-
pumpenreglers die Pufferbatterie auf der Grundplatine
entfernen. Die Batterie kann mit einem Schraubenzieher
aus dem Halter entfernt werden. Batterie und elektroni-
sche Bauteile umweltgerecht entsorgen.
Technische Änderungen vorbehalten | 83055300eDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
HUP
TRLext

Softwareupdate / -downgrade

Softwareupdates / -downgrades können über die USB-Schnitt-
stelle am Bedienteil des Heizungs- und Wärmepumpenreglers
vorgenommen werden.
1. USB-Schnittstelle am Bedienteil freilegen.
 Teil 1 der Betriebsanleitung
Wärmepumpenreglers, Abschnitt „Basisinformationen zur
Bedienung".
2. USB-Stick mit Software in die USB-Schnittstelle einstecken
und Bildschirmanweisungen folgen.
ACHTUNG
Auf ein Gerät (nur LWD sowie SWP 371 – SWP 691 und
SWP 291H – SWP 561H) mit Softwareversion ≥ V2.63 darf
keine Softwareversion < V2.63 aufgespielt werden.
des Heizungs- und
9
