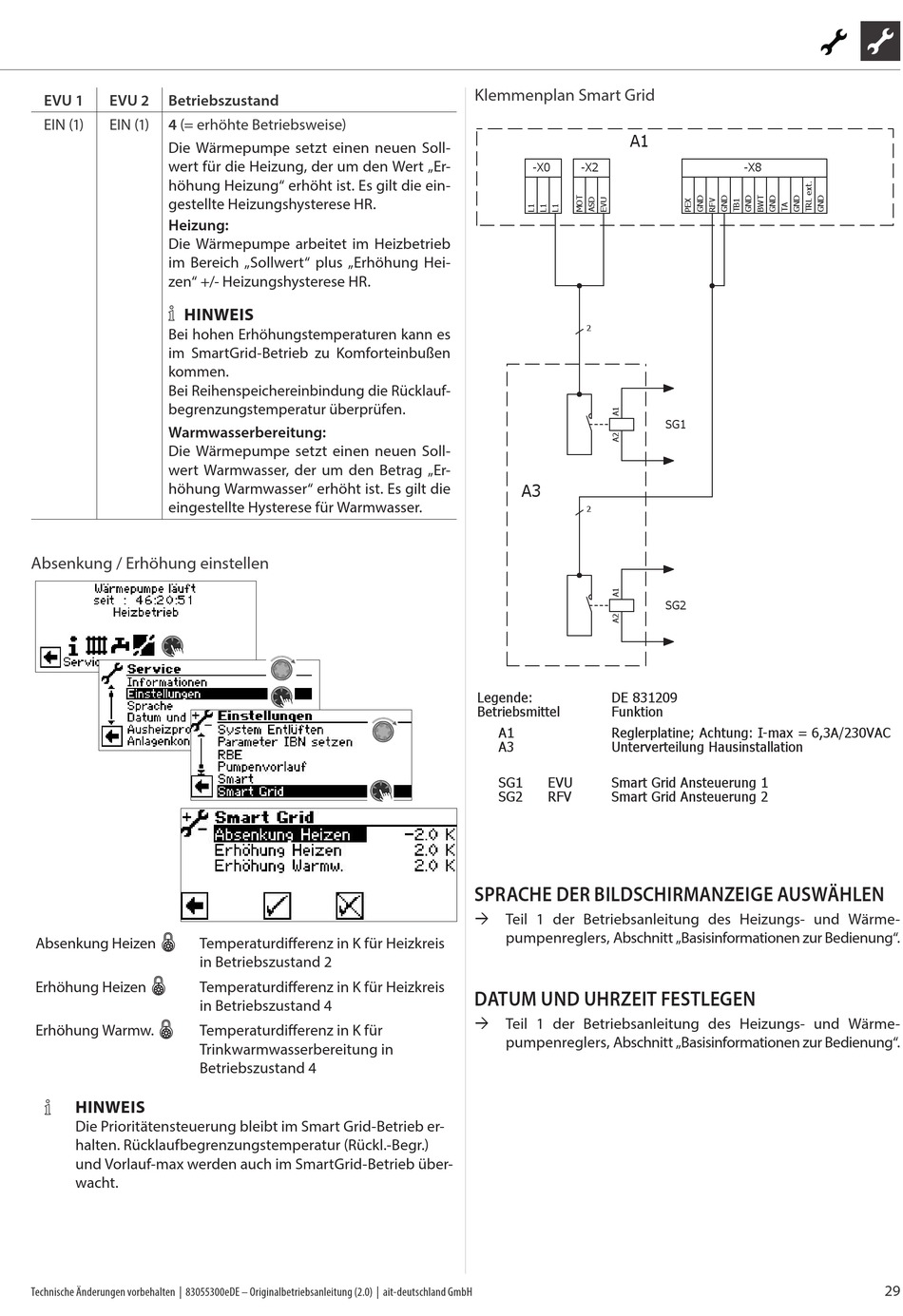

EVU 1 EVU 2 Betriebszustand
EIN (1) EIN (1) 4 (= erhöhte Betriebsweise)
Die Wärmepumpe setzt einen neuen Soll-
wert für die Heizung, der um den Wert „Er-
höhung Heizung" erhöht ist. Es gilt die ein-
gestellte Heizungshysterese HR.
Heizung:
Die Wärmepumpe arbeitet im Heizbetrieb
im Bereich „Sollwert" plus „Erhöhung Hei-
zen" +/- Heizungshysterese HR.
HINWEIS
Bei hohen Erhöhungstemperaturen kann es
im SmartGrid-Betrieb zu Komforteinbußen
kommen.
Bei Reihenspeichereinbindung die Rücklauf-
begrenzungstemperatur überprüfen.
Warmwasserbereitung:
Die Wärmepumpe setzt einen neuen Soll-
wert Warmwasser, der um den Betrag „Er-
höhung Warmwasser" erhöht ist. Es gilt die
eingestellte Hysterese für Warmwasser.
Absenkung / Erhöhung einstellen
Absenkung Heizen Temperaturdifferenz in K für Heizkreis
in Betriebszustand 2
Erhöhung Heizen Temperaturdifferenz in K für Heizkreis
in Betriebszustand 4
Erhöhung Warmw. Temperaturdifferenz in K für
Trinkwarmwasserbereitung in
Betriebszustand 4
HINWEIS
Die Prioritätensteuerung bleibt im Smart Grid-Betrieb er-
halten. Rücklaufbegrenzungstemperatur (Rückl.-Begr.)
und Vorlauf-max werden auch im SmartGrid-Betrieb über-
wacht.
Technische Änderungen vorbehalten | 83055300eDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
1
A
-X0 -X2
B
2
C
A3
2
D
E
F
-
Datum
Bearbeiter
Geprüft
R. Änderung Datum Name Norm
1

Klemmenplan Smart Grid

1
A
-X0 -X2
2 3
A1
B -X8
C
A3
D
SG1
E
Legende:
Betriebsmittel
A1
A3
F
-
SG1 EVU
SG2 SG2 RFV
R. Änderung Datum
1
SPRACHE DER BILDSCHIRMANZEIGE AUSWÄHLEN
 Teil 1 der Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Abschnitt „Basisinformationen zur Bedienung".
07.10.2015

DATUM UND UHRZEIT FESTLEGEN

AIT
Pfleger
ait-deutschland GmbH
 Teil 1 der Betriebsanleitung des Heizungs- und Wärme-
2 3
pumpenreglers, Abschnitt „Basisinformationen zur Bedienung".
2
A1
-X8
4
2
SG1
2
Legende:
Betriebsmittel
A1
A3
SG1 EVU
SG2 SG2 RFV
DE 831209
Funktion
Reglerplatine; Achtung: I-max = 6,3A/230VAC
Unterverteilung Hausinstallation
Datum 07.10.2015
AIT
Smart Grid Ansteuerung 1
Bearbeiter Pfleger
ait-deutschland GmbH
Geprüft
Smart Grid Ansteuerung 2
Name Norm
2
4
3 4
5
DE 831209
Funktion
Reglerplatine; Achtung: I
Unterverteilung Hausinsta
Smart Grid Ansteuerung
Smart Grid Ansteuerung
3 4
Klemmenplan
Klemmenplan SG
5
