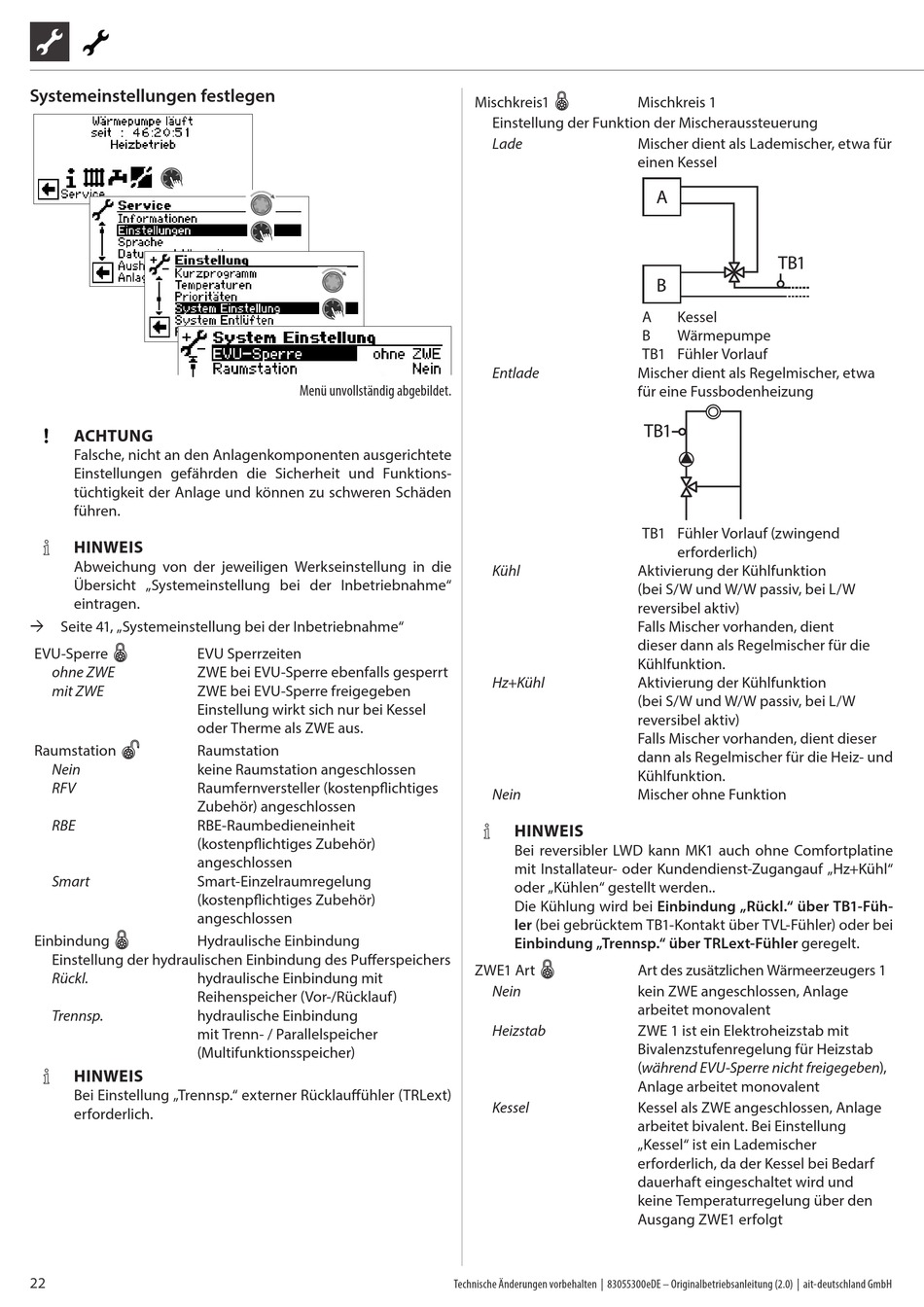

Systemeinstellungen festlegen

ACHTUNG
Falsche, nicht an den Anlagenkomponenten ausgerichtete
Einstellungen gefährden die Sicherheit und Funktions-
tüchtigkeit der Anlage und können zu schweren Schäden
führen.
HINWEIS
Abweichung von der jeweiligen Werkseinstellung in die
Übersicht „Systemeinstellung bei der Inbetriebnahme"
eintragen.
 Seite 41, „Systemeinstellung bei der Inbetriebnahme"
EVU-Sperre EVU Sperrzeiten
ohne ZWE ZWE bei EVU-Sperre ebenfalls gesperrt
mit ZWE ZWE bei EVU-Sperre freigegeben
Einstellung wirkt sich nur bei Kessel
oder Therme als ZWE aus.
Raumstation Raumstation
Nein keine Raumstation angeschlossen
RFV Raumfernversteller (kostenpflichtiges
Zubehör) angeschlossen
RBE RBE-Raumbedieneinheit
(kostenpflichtiges Zubehör)
angeschlossen
Smart Smart-Einzelraumregelung
(kostenpflichtiges Zubehör)
angeschlossen
Einbindung Hydraulische Einbindung
Einstellung der hydraulischen Einbindung des Pufferspeichers
Rückl. hydraulische Einbindung mit
Reihenspeicher (Vor-/Rücklauf)
Trennsp. hydraulische Einbindung
mit Trenn- / Parallelspeicher
(Multifunktionsspeicher)
HINWEIS
Bei Einstellung „Trennsp." externer Rücklauffühler (TRLext)
erforderlich.
22
Menü unvollständig abgebildet.
Technische Änderungen vorbehalten | 83055300eDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
Mischkreis1 Mischkreis 1
Einstellung der Funktion der Mischeraussteuerung
Lade Mischer dient als Lademischer, etwa für
einen Kessel
A
B
TB1 Fühler Vorlauf
Entlade Mischer dient als Regelmischer, etwa
für eine Fussbodenheizung
TB1 Fühler Vorlauf (zwingend
Kühl Aktivierung der Kühlfunktion
(bei S/W und W/W passiv, bei L/W
reversibel aktiv)
Falls Mischer vorhanden, dient
dieser dann als Regelmischer für die
Kühlfunktion.
Hz+Kühl Aktivierung der Kühlfunktion
(bei S/W und W/W passiv, bei L/W
reversibel aktiv)
Falls Mischer vorhanden, dient dieser
dann als Regelmischer für die Heiz- und
Kühlfunktion.
Nein Mischer ohne Funktion
HINWEIS
Bei reversibler LWD kann MK1 auch ohne Comfortplatine
mit Installateur- oder Kundendienst-Zugangauf „Hz+Kühl"
oder „Kühlen" gestellt werden..
Die Kühlung wird bei Einbindung „Rückl." über TB1-Füh-
ler (bei gebrücktem TB1-Kontakt über TVL-Fühler) oder bei
Einbindung „Trennsp." über TRLext-Fühler geregelt.
ZWE1 Art Art des zusätzlichen Wärmeerzeugers 1
Nein kein ZWE angeschlossen, Anlage
arbeitet monovalent
Heizstab ZWE 1 ist ein Elektroheizstab mit
Bivalenzstufenregelung für Heizstab
(während EVU-Sperre nicht freigegeben),
Anlage arbeitet monovalent
Kessel Kessel als ZWE angeschlossen, Anlage
arbeitet bivalent. Bei Einstellung
„Kessel" ist ein Lademischer
erforderlich, da der Kessel bei Bedarf
dauerhaft eingeschaltet wird und
keine Temperaturregelung über den
Ausgang ZWE1 erfolgt
Kessel
Wärmepumpe
erforderlich)
