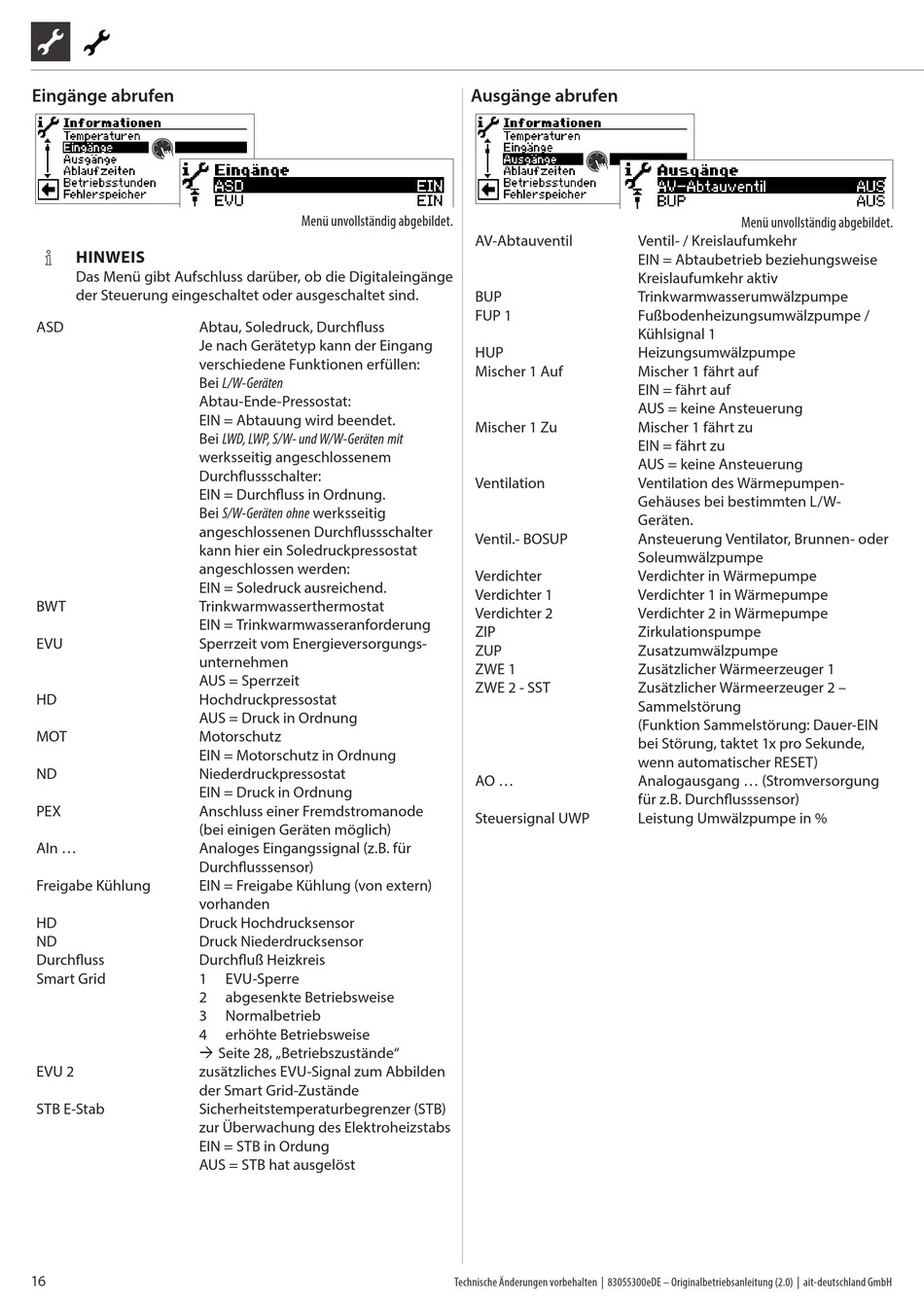

Eingänge abrufen
HINWEIS
Das Menü gibt Aufschluss darüber, ob die Digitaleingänge
der Steuerung eingeschaltet oder ausgeschaltet sind.
ASD Abtau, Soledruck, Durchfluss
Je nach Gerätetyp kann der Eingang
verschiedene Funktionen erfüllen:
Bei L/W-Geräten
Abtau-Ende-Pressostat:
EIN = Abtauung wird beendet.
Bei LWD, LWP, S/W- und W/W-Geräten mit
werksseitig angeschlossenem
Durchflussschalter:
EIN = Durchfluss in Ordnung.
Bei S/W-Geräten ohne werksseitig
angeschlossenen Durchflussschalter
kann hier ein Soledruckpressostat
angeschlossen werden:
EIN = Soledruck ausreichend.
BWT Trinkwarmwasserthermostat
EIN = Trinkwarmwasseranforderung
EVU Sperrzeit vom Energieversorgungs-
unternehmen
AUS = Sperrzeit
HD Hochdruckpressostat
AUS = Druck in Ordnung
MOT Motorschutz
EIN = Motorschutz in Ordnung
ND Niederdruckpressostat
EIN = Druck in Ordnung
PEX Anschluss einer Fremdstromanode
(bei einigen Geräten möglich)
AIn ... Analoges Eingangssignal (z.B. für
Durchflusssensor)
Freigabe Kühlung EIN = Freigabe Kühlung (von extern)
vorhanden
HD Druck Hochdrucksensor
ND Druck Niederdrucksensor
Durchfluss Durchfluß Heizkreis
Smart Grid 1
2
3
4
 Seite 28, „Betriebszustände"
EVU 2 zusätzliches EVU-Signal zum Abbilden
der Smart Grid-Zustände
STB E-Stab Sicherheitstemperaturbegrenzer (STB)
zur Überwachung des Elektroheizstabs
EIN = STB in Ordung
AUS = STB hat ausgelöst
16
Menü unvollständig abgebildet.
EVU-Sperre
abgesenkte Betriebsweise
Normalbetrieb
erhöhte Betriebsweise
Ausgänge abrufen
AV-Abtauventil
BUP
FUP 1
HUP
Mischer 1 Auf
Mischer 1 Zu
Ventilation
Ventil.- BOSUP
Verdichter
Verdichter 1
Verdichter 2
ZIP
ZUP
ZWE 1
ZWE 2 - SST
AO ...
Steuersignal UWP
Technische Änderungen vorbehalten | 83055300eDE – Originalbetriebsanleitung (2.0) | ait-deutschland GmbH
Menü unvollständig abgebildet.
Ventil- / Kreislaufumkehr
EIN = Abtaubetrieb beziehungsweise
Kreislaufumkehr aktiv
Trinkwarmwasserumwälzpumpe
Fußbodenheizungsumwälzpumpe /
Kühlsignal 1
Heizungsumwälzpumpe
Mischer 1 fährt auf
EIN = fährt auf
AUS = keine Ansteuerung
Mischer 1 fährt zu
EIN = fährt zu
AUS = keine Ansteuerung
Ventilation des Wärmepumpen-
Gehäuses bei bestimmten L/W-
Geräten.
Ansteuerung Ventilator, Brunnen- oder
Soleumwälzpumpe
Verdichter in Wärmepumpe
Verdichter 1 in Wärmepumpe
Verdichter 2 in Wärmepumpe
Zirkulationspumpe
Zusatzumwälzpumpe
Zusätzlicher Wärmeerzeuger 1
Zusätzlicher Wärmeerzeuger 2 –
Sammelstörung
(Funktion Sammelstörung: Dauer-EIN
bei Störung, taktet 1x pro Sekunde,
wenn automatischer RESET)
Analogausgang ... (Stromversorgung
für z.B. Durchflusssensor)
Leistung Umwälzpumpe in %
