7. Random Access-Einstellmodus
Horizontale Auflösung Quelle: Anzahl der sichtbaren Pixel der Quelle.
Einstellen der sichtbaren Pixel (Pact) des ersten Projektors
1. Gehen Sie zum Menü Datei (File) –> Editieren (Edit) des ersten Projektors.
2. Geben Sie den Wert für horizontal sichtbar (horizontal active) (= Pact) wie folgt ein:
Pact = [(Horiz. Auflösung des ersten Projektors)/(Total horiz. Schirmauflösung)] x (horiz. Auflösung Quelle)
3. Horizontal start (= Pstart) bleibt unverändert.
Einstellen der sichtbaren Pixel (Pact) des zweiten Projektors
1. Gehen Sie zum Menü Datei (File) –> Editieren (Edit) des zweiten Projektors.
2. Geben Sie den Wert für horizontal sichtbar (horizontal active) (= Pact) wie folgt ein:
Pact = [(Horiz. Auflösung des ersten Projektors)/(Total horiz. Schirmauflösung)] x (horiz. Auflösung Quelle)
3. Horizontal start (= Pstart) = ursprünglicher Start + [(Horiz. Auflösung Quelle) minus (neu berechnete Pact)]
Beispiel
Horizontale Auflösung Quelle : 1600 Pixel
Horizontale Auflösung Projektor 1 & 2: 1024 Pixel
Überlappungsbereich: 100 Pixel
Gesamte Bildbreite ausgedrückt in Pixel: 1948 Pixel
Pact Projektor 1 = [(1024 / 1948)] x 1600 = 841 Pixel
Pact Projektor 2 = [(1024 / 1948)] x 1600 = 841 Pixel
Pstart Projektor 2 = Pstart Projektor 1 + (1600 – 841)
7.5.6
ScenergiX Überlappungsbereich (vertikal)
Definitionen

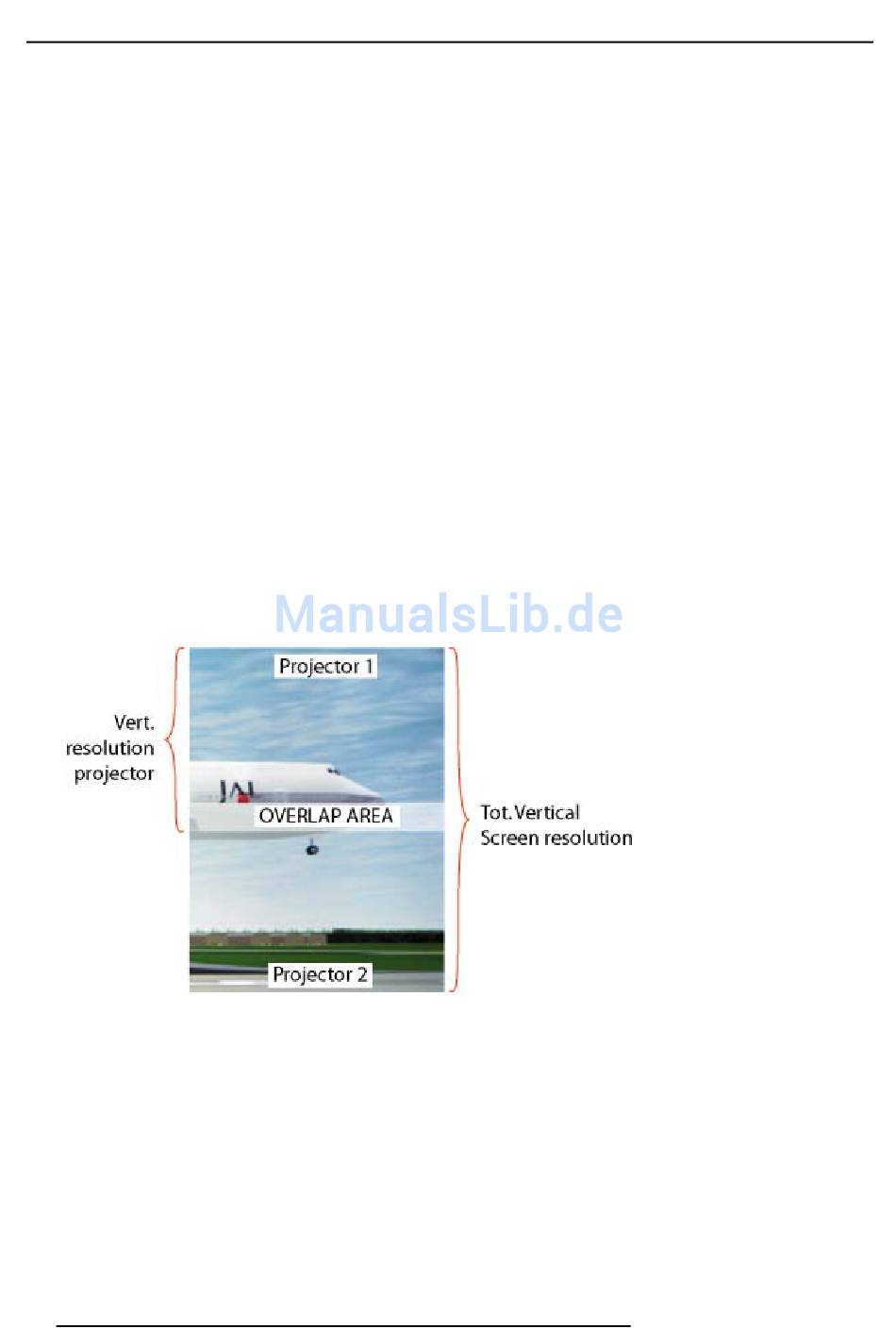

Abbildung 7-11
ScenergiX vertikaler Überlappungsbereich
Überlappungsbereich: Anzahl Pixel, die einander überlappen
Vertikale Auflösung eines Projektors: 768 für die Graphics-Baureihe, 1024 für die Reality-Baureihe, 1050 für SXGA-Projektoren.
Gesamte vertikale Schirmauflösung: [(vertikale Auflösung eines Projektors) x 2] minus Überlappung.
Vertikale Auflösung Quelle: Anzahl der sichtbaren Linien der Quelle
Einstellen der sichtbaren Linien (Lact) des ersten Projektors
1. Gehen Sie zum Menü Datei (File) –> Editieren (Edit) des ersten Projektors.
2. Geben Sie den Wert für vertikal sichtbar (vertical active) (= Lact) wie folgt ein:
Lact = [(vert. Auflösung des ersten Projektors)/(Total vert. Schirmauflösung)] x (vert. Auflösung Quelle)
3. Vertical start (= Lstart) bleibt unverändert.
82
R5976654D SLM R12+ 27/01/2005
