____________________________________________HU________________________________________9
összes vizet leeresztették. Amennyiben az eredeti csomagolás már nincs meg, a készüléket és
alkatrészeit az eredeti csomagoláshoz hasonló védelemmel lássa el.
2. MŰSZAKI JELLEMZŐK
Konstrukciós jellemzők
2.1.
A HB200(C) hőszivattyús bojler alapvetően a hőszivattyú berendezést tartalmazó felső
részből (2.1.-1. ábra) és a tárolótartályt tartalmazó alsó részből áll (2.1.-2. ábra). A használati-
melegvíz tárolótartálya - amelynek űrtartalma (200L)- belülről zománcréteggel, kívülről pedig egy
vastag,
nagy
hatásfokú
műanyagpalásttal borítása fedi A készülék oldalán különböző csőcsonkokba rögzítve található a
csőfűtőtest, és a magnézium anód, amelyeket egy egy védőfedél illetve védőkupak takar. A készülék
korlátozója a hőszivattyús felső egység bal oldalán kapott helyet a burkolat alatt, amelnyek
érzékelője a fűtőbetét tokcsövében van rögzítve.
A fenti kör alakú tálca hátsó részében található a kondenzvíz-leeresztő csonk. Az elülső
részen került elhelyezésre a kijelzővel ellátott vezérlőpanel. A hőszivattyú kör összes további
alkatrésze a tárolótartály fölött került elhelyezésre egy pontosan megtervezett rend szerint, amely
optimális üzemelést, csökkentett vibrációt és zajkibocsátást tesz lehetővé.
Az alábbi alkatrészek egy könnyen hozzáférhető, megfelelően szigetelt műanyag burkolatban
helyezkednek el: kompresszor, termosztatikus expanziós szelep, párologtató, a megfelelő
légáramlást biztosító ventilátor és a többi, a 2.7.-1. ábrán látható alkatrész.

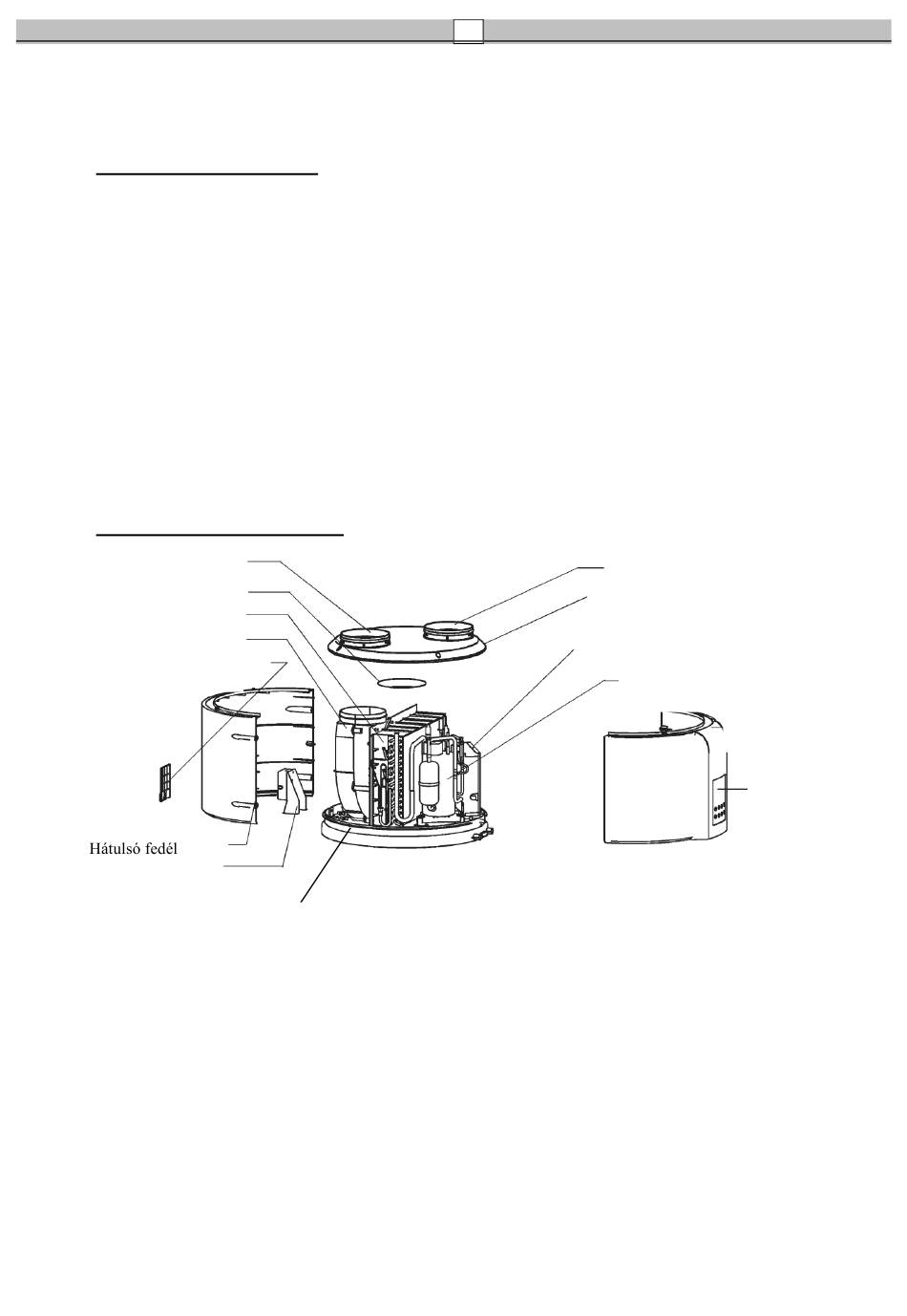

Az alkatrészek elnevezése
2.2.
Levegő kilépés
Szűrő
Párologtató
entilátor
V
Elosztó doboz fedele
Sorcsatlakozó
poliuretán-szigeteléssel
Korlátozó
van
ellátva,
2.1.-1. ábra
amely
utóbbit
Levegő belépés
Felső fedél
Elektromos ellenőrző doboz
Kompresszor
Elülső fedél
a
készülék
Kijelző
