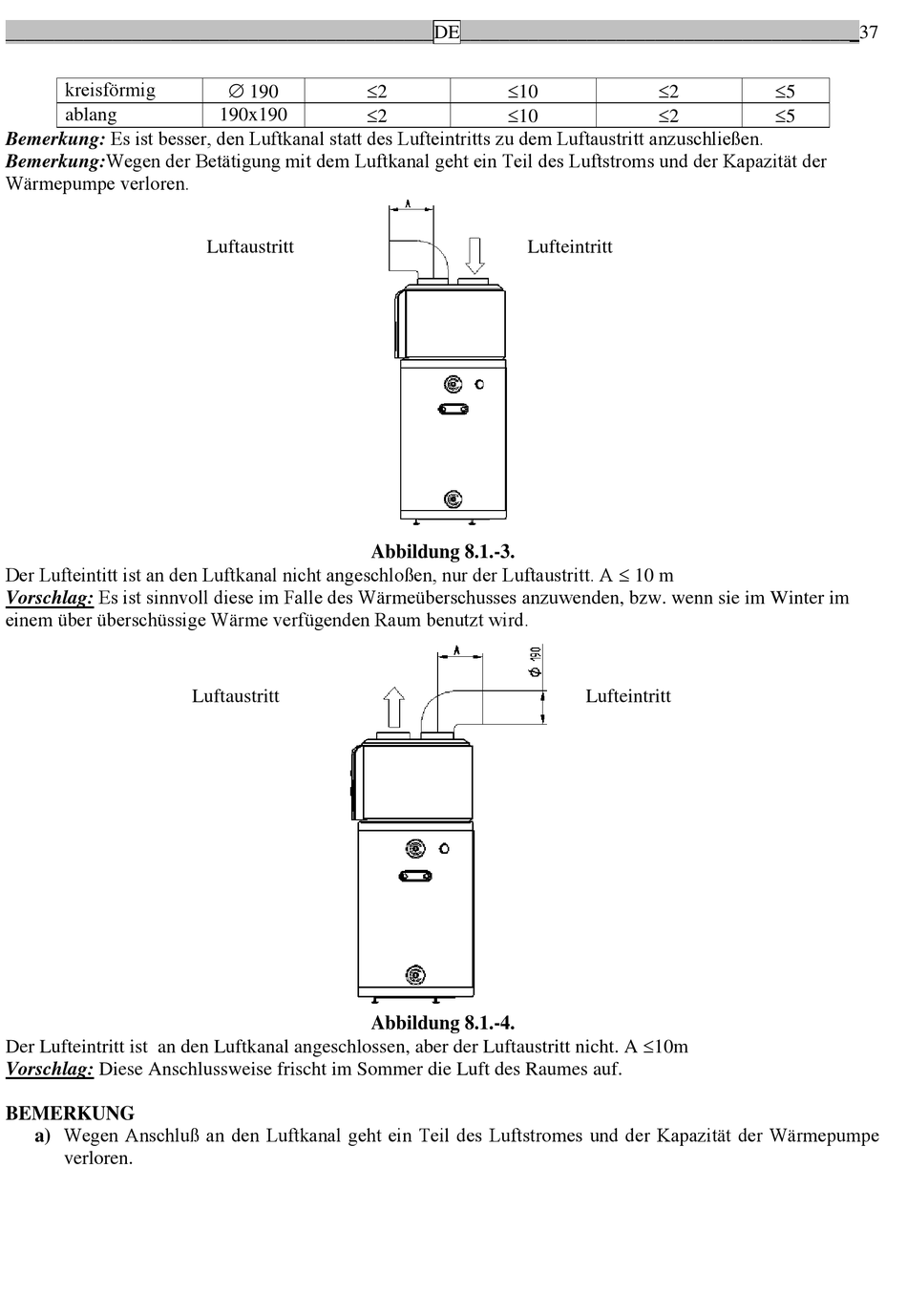

Bemerkung - hajdu HB200 Handbuch Über Inbetriebnahme, Bedienung Und Wartung

____________________________________________DE_________________________________________37
kreisförmig
ablang
Bemerkung: Es ist besser, den Luftkanal statt des Lufteintritts zu dem Luftaustritt anzuschließen.
Bemerkung:Wegen der Betätigung mit dem Luftkanal geht ein Teil des Luftstroms und der Kapazität der
Wärmepumpe verloren.
Der Lufteintitt ist an den Luftkanal nicht angeschloßen, nur der Luftaustritt. A  10 m
Vorschlag: Es ist sinnvoll diese im Falle des Wärmeüberschusses anzuwenden, bzw. wenn sie im Winter im
einem über überschüssige Wärme verfügenden Raum benutzt wird.
Der Lufteintritt ist an den Luftkanal angeschlossen, aber der Luftaustritt nicht. A 10m
Vorschlag: Diese Anschlussweise frischt im Sommer die Luft des Raumes auf.

BEMERKUNG

a) Wegen Anschluß an den Luftkanal geht ein Teil des Luftstromes und der Kapazität der Wärmepumpe
verloren.
 190
190x190
Luftaustritt
Luftaustritt
2 10
2 10
Lufteintritt
Abbildung 8.1.-3.
Abbildung 8.1.-4.
2
2
Lufteintritt
5
5
