8.1.

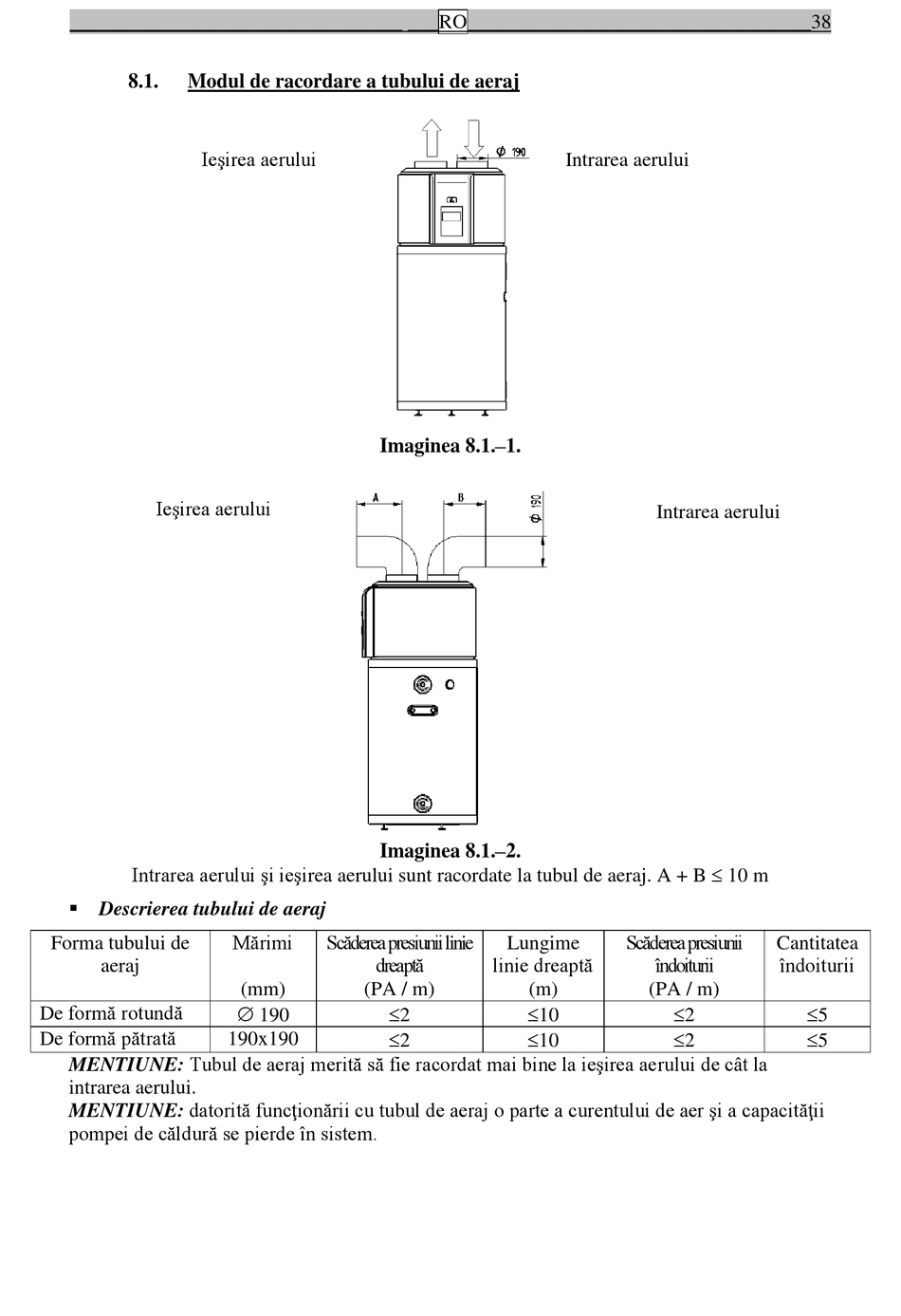

Modul de racordare a tubului de aeraj

Ieşirea aerului
Ieşirea aerului
Intrarea aerului şi ieşirea aerului sunt racordate la tubul de aeraj. A + B  10 m
 Descrierea tubului de aeraj
Forma tubului de
aeraj
De formă rotundă
De formă pătrată
MENTIUNE: Tubul de aeraj merită să fie racordat mai bine la ieşirea aerului de cât la
intrarea aerului.
MENTIUNE: datorită funcţionării cu tubul de aeraj o parte a curentului de aer şi a capacităţii
pompei de căldură se pierde în sistem.
Imaginea 8.1.–1.
Imaginea 8.1.–2.
Mărimi Scăderea presiunii linie
dreaptă
(mm) (PA / m)
 190 2
2
190x190
Intrarea aerului
Intrarea aerului
Scăderea presiunii
Lungime
linie dreaptă îndoiturii
(m) (PA / m)
10
10
Cantitatea
îndoiturii
2 5
2 5
