hajdu HB200 Handbuch Über Inbetriebnahme, Bedienung Und Wartung Seite 188

_______________________________________NL_______
HV - Koud water
MV - Heet water
- Elektrische verwarming
E
HB - Verwarming middel inlaat van de
warmtewisselaar of externe
warmtewisselaar (in het geval van type
HB200C)
HK - Verhittingsmiddel uitlaat van
warmtewisselaar of externe
warmtewisselaar (bij type HB200C)
KK - Condens afvoer
water aftakking gezien de stromingsrichting aangegeven
door de pijl. De maximale afstand tussen het apparaat en
de klep is 2 m, en twee bochten (boog, knie) zijn
toegestaan. Het apparaat moet worden uitgerust met een veiligheidsventiel gecontroleerd voor
een werkdruk van max. 7 bar. De veiligheidsklep moet direct worden gemonteerd voor de
tank op de koud waterleiding aansluiting, in een vorstvrije omgeving. De afvoerleiding moet
zodanig worden aangesloten op de veiligheidsklep dat het altijd naar beneden is gericht en in
een vorstvrije staat verkeerd. De toevoerdruk van inkomend koud water mag niet meer dan
5,25 bar zijn met een werkdruk van 7 bar. Bij een afsluiter met lagere drukwaarden, moet
maximale voedingsdruk worden vastgesteld voor de mini-maxi tolerantiegrenzen van de
veiligheidsklep. Indien deze waarde wordt overschreden, moet er een drukverlagingsapparaat
voor de veiligheidsklep worden geplaatst.
HET IS VERBODEN OM EEN WATERPIJPLEIDING FITTING TE PLAATSTEN
Voor de montage van het ventiel moet de koude waterleiding grondig worden
gespoeld, om eventuele schade als gevolg van eventuele vervuiling te voorkomen. De
gecombineerde veiligheidsklep bevat een een-weg klep. Daarom is het niet nodig om een
afzonderlijke eenrichtingsklep monteren. Tijdens het verwarmen, moet het overbodige water

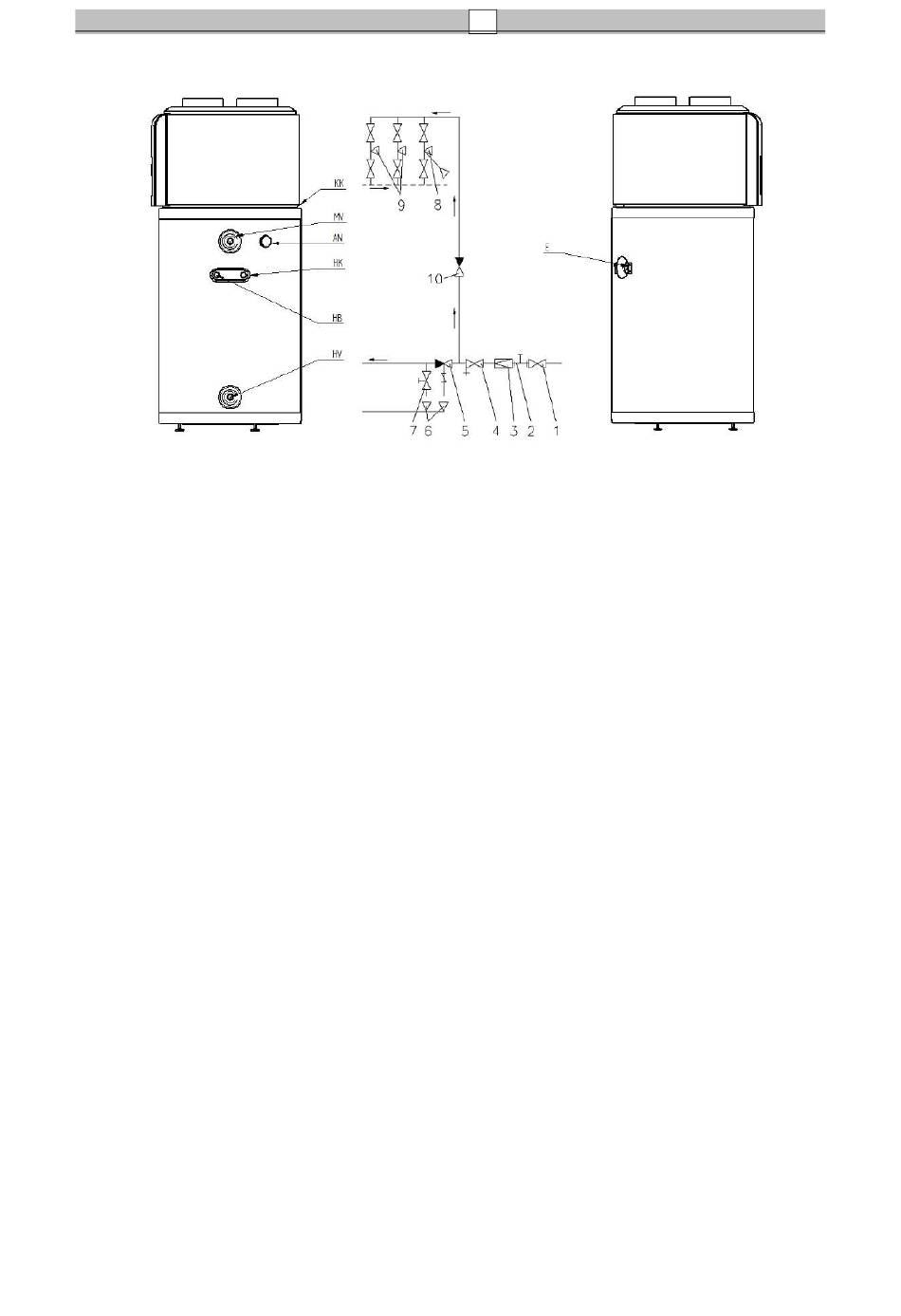

Afbeelding 2.5.-1.
De veiligheidsklep is geen accessoire van het apparaat.
TUSSEN DE KLEP EN HET APPARAAT.
___________________4
1 - Afsluiter
2 - Manometer
De 3 - Drukreduceerventiel (alleen
gecombin boven waterpijpleiding druk
eerde boven 0,6 MPa)
veiligheid 4. - Y filter
sklep 5 - Gecombineerd
moet
veiligheidsventiel
worden 6 - Afvoertrechter (in
aangeslote
afvalwater, riolering)
n op de 7 - Afvoerklep
koud
8 - Kraan (met douche)
9 - Kraan
10 - Eenrichtingsventiel
