la moitié inférieure du capot du coffret de commande, cassez celui muni de l'étiquette.
(« Cassez au moment du branchement »). Le bout du câble de conduite en caoutchouc sortant
du sac attaché à l'appareil doit être coupé, puis le conduit du câble doit être fixé au câble de
réseau. Les câbles de connexion doivent être connectés au bornier de gauche en fonction de
l'étiquette de phase. (L, N,
être resserrés définitivement, puis le caoutchouc de conduite du câble doit être scellé à la
surface horizontale inférieure du cadre du capot, de manière à ce qu'après la fixation du capot
celui-ci protège les parties électriques de toute infiltration d'eau.

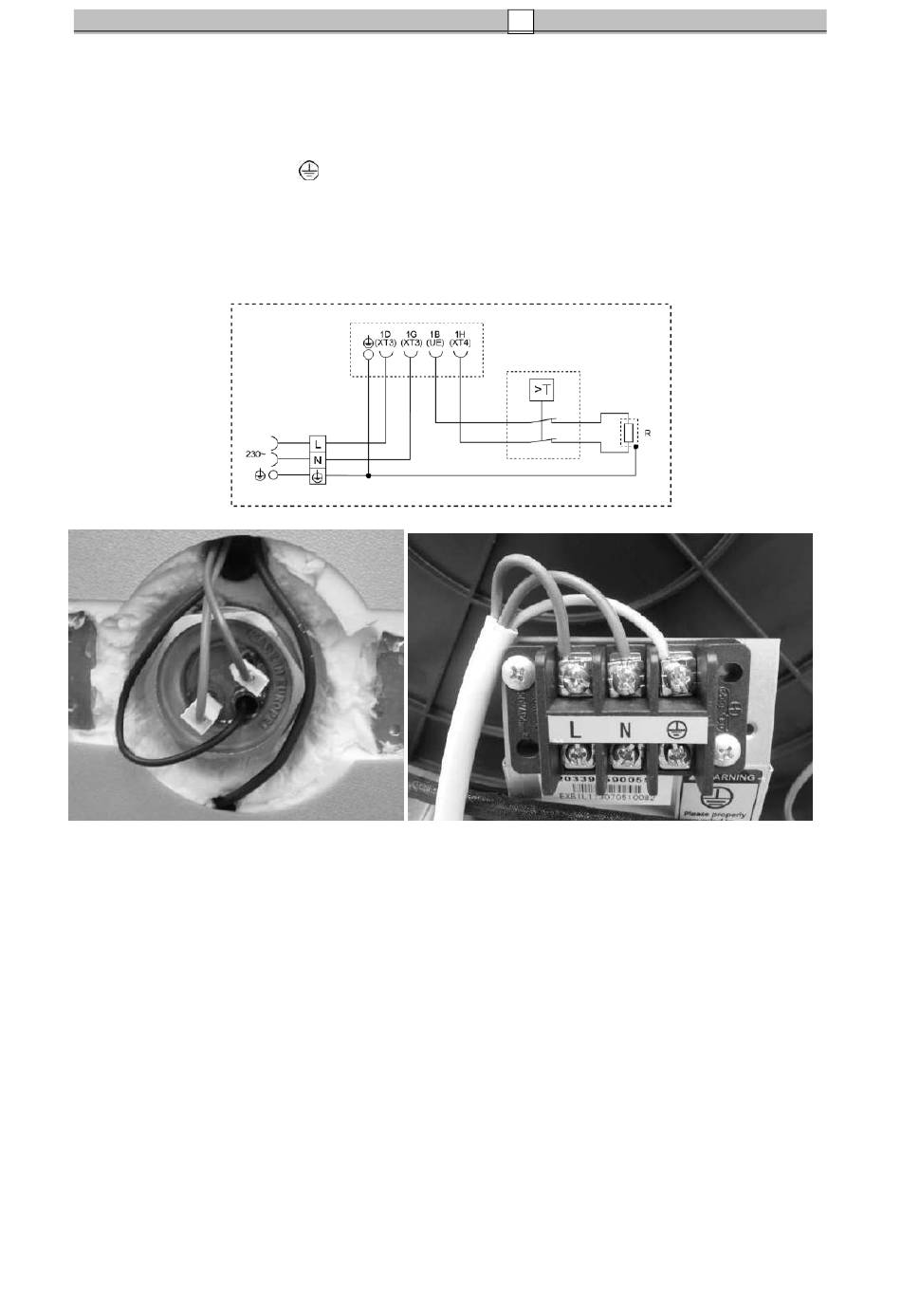

Le schéma de branchement électrique du chauffe-eau est présenté sur la figure 2.6-1, qui est
également placée sur le capot du coffret de commande.
Figure 2.6-2.
IL EST INTERDIT DE FAIRE FONCTIONNER LE CHAUFFE-EAU SANS MISE A
LA TERRE
La mise à la terre doit être conforme à la norme IEC 60364.
). La fixation du câble et le collier de serrage du câble doivent
Figure 2.6.-1.
Figure 2.6-3.
