Inbetriebsetzung; Anschluss Des Luftkanals - hajdu HB200 Handbuch Über Inbetriebnahme, Bedienung Und Wartung

____________________________________________DE_________________________________________36
ACHTUNG!
In folgenden Punkten bestimmten allgemeine Hinweise und Sicherheitsanweisungen folgen und streng
einhalten.
8.1.

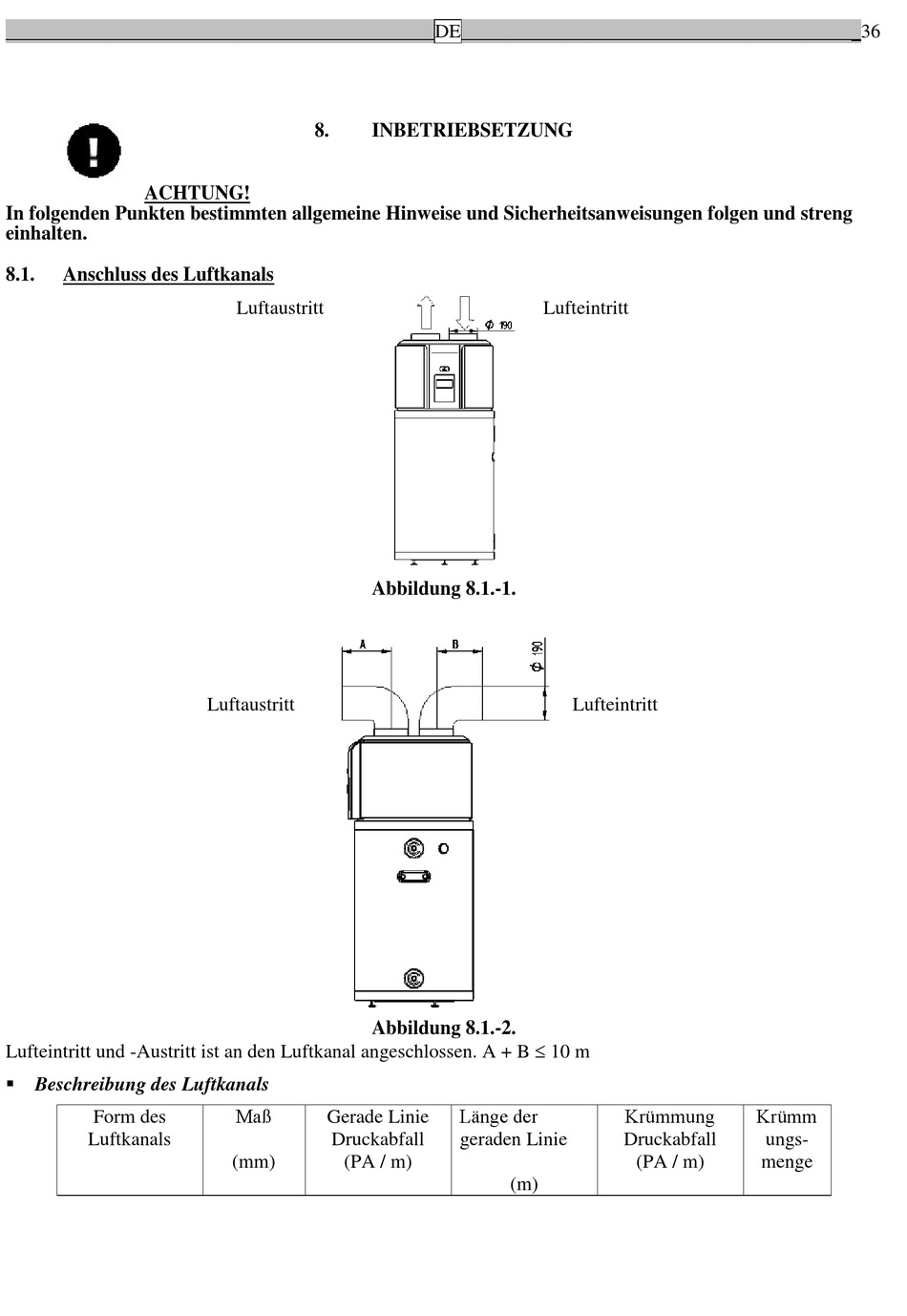

Anschluss des Luftkanals

Lufteintritt und -Austritt ist an den Luftkanal angeschlossen. A + B  10 m
 Beschreibung des Luftkanals
Form des
Luftkanals
8.

INBETRIEBSETZUNG

Luftaustritt
Abbildung 8.1.-1.
Luftaustritt
Abbildung 8.1.-2.
Maß
Gerade Linie
Druckabfall
(mm) (PA / m)
Lufteintritt
Lufteintritt
Länge der Krümmung
geraden Linie Druckabfall
(m)
Krümm
ungs-
(PA / m) menge
