_________________________________ ___HU__________________________________36

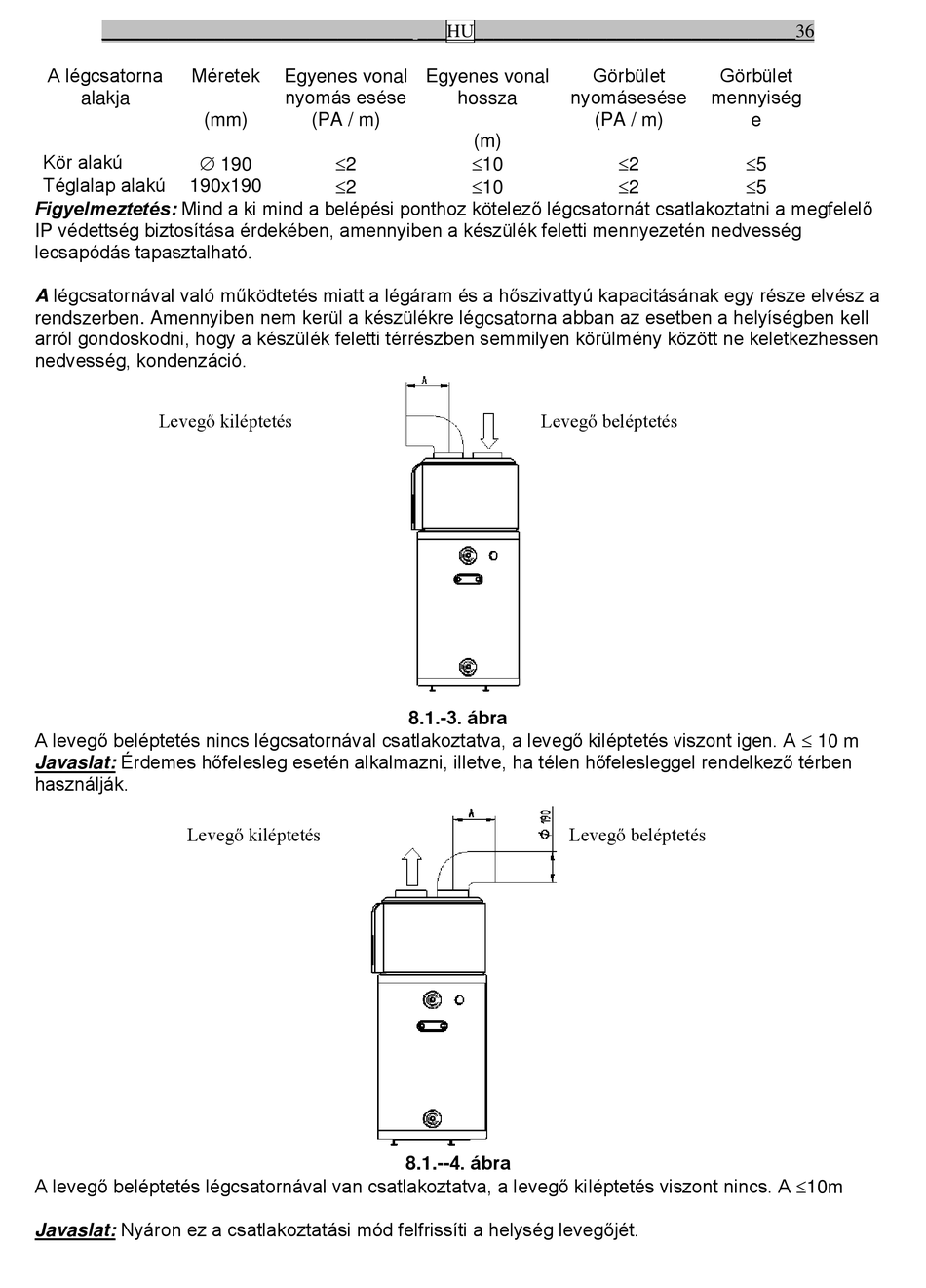

A légcsatorna Méretek
alakja
Kör alakú
Téglalap alakú
190x190
Figyelmeztetés: Mind a ki mind a belépési ponthoz kötelező légcsatornát csatlakoztatni a megfelelő
IP védettség biztosítása érdekében, amennyiben a készülék feletti mennyezetén nedvesség
lecsapódás tapasztalható.
A légcsatornával való működtetés miatt a légáram és a hőszivattyú kapacitásának egy része elvész a
rendszerben. Amennyiben nem kerül a készülékre légcsatorna abban az esetben a helyíségben kell
arról gondoskodni, hogy a készülék feletti térrészben semmilyen körülmény között ne keletkezhessen
nedvesség, kondenzáció.
Levegő kiléptetés
A levegő beléptetés nincs légcsatornával csatlakoztatva, a levegő kiléptetés viszont igen. A  10 m
Javaslat: Érdemes hőfelesleg esetén alkalmazni, illetve, ha télen hőfelesleggel rendelkező térben
használják.
Levegő kiléptetés
A levegő beléptetés légcsatornával van csatlakoztatva, a levegő kiléptetés viszont nincs. A 10m
Javaslat: Nyáron ez a csatlakoztatási mód felfrissíti a helység levegőjét.
Egyenes vonal
nyomás esése
(mm) (PA / m)
 190 2
2
Egyenes vonal
hossza
(m)
10
10
Levegő beléptetés
8.1.-3. ábra
8.1.--4. ábra
Görbület Görbület
nyomásesése mennyiség
(PA / m)
2
2
Levegő beléptetés
e
5
5
