_________________________ _________RU__________________________________14
- Холодная вода
HV
MV - Горячая вода
- Электрический подогрев
E
- Теплообменник или с внешнего
HB
теплообменника вхождение в среду
подогрева (для типа HB200C)
- Теплообменник или с внешнего
HK
теплообменника выход в среду подогрева
(для типа HB200C)
- Вывод конденсата
KK
Комбинированный
необходимо подключить к патрубку холодной воды с соблюдением направления тока, указанного
стрелкой. Максимально допустимое расстояние между прибором и клапаном составляет 2 метра и на
этом отрезке трубы допускается два изгиба (дуга, угол).
Прибор необходимо снабдить предохранительным клапаном, отрегулированным на максимум 7 бар
рабочего давления. Предохранительный клапан необходимо вмонтировать непосредственно перед
емкостью на патрубок холодной воды в окружающей среде, избавленной от морозов. Выходную трубу
необходимо подключить к предохранительному клапану так, чтобы она постоянно была направлена
вниз и находилась на незамерзающем месте. Питательное давление входящей холодной воды не должно
превышать 5,25 бар давления для клапана с рабочим давлением 7 бар. В случае использования клапана с
меньшим давлением с учетом минимальных и максимальных допусков предохранительного клапана
необходимо определить максимальное питательное давление. Если это значение превышается,
поместите перед предохранительным клапаном устройство для снижения давления.
Предохранительный клапан не является принадлежностью прибора.
МЕЖДУ КЛАПАНОМ И ПРИБОРОМ ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ
Перед встраиванием клапана трубопровод холодной воды необходимо тщательно прополоскать
во избежание повреждений в результате загрязнений. Комбинированный предохранительный клапан
включает в себя клапан обратного хода, поэтому нет необходимости в установке отдельного клапана

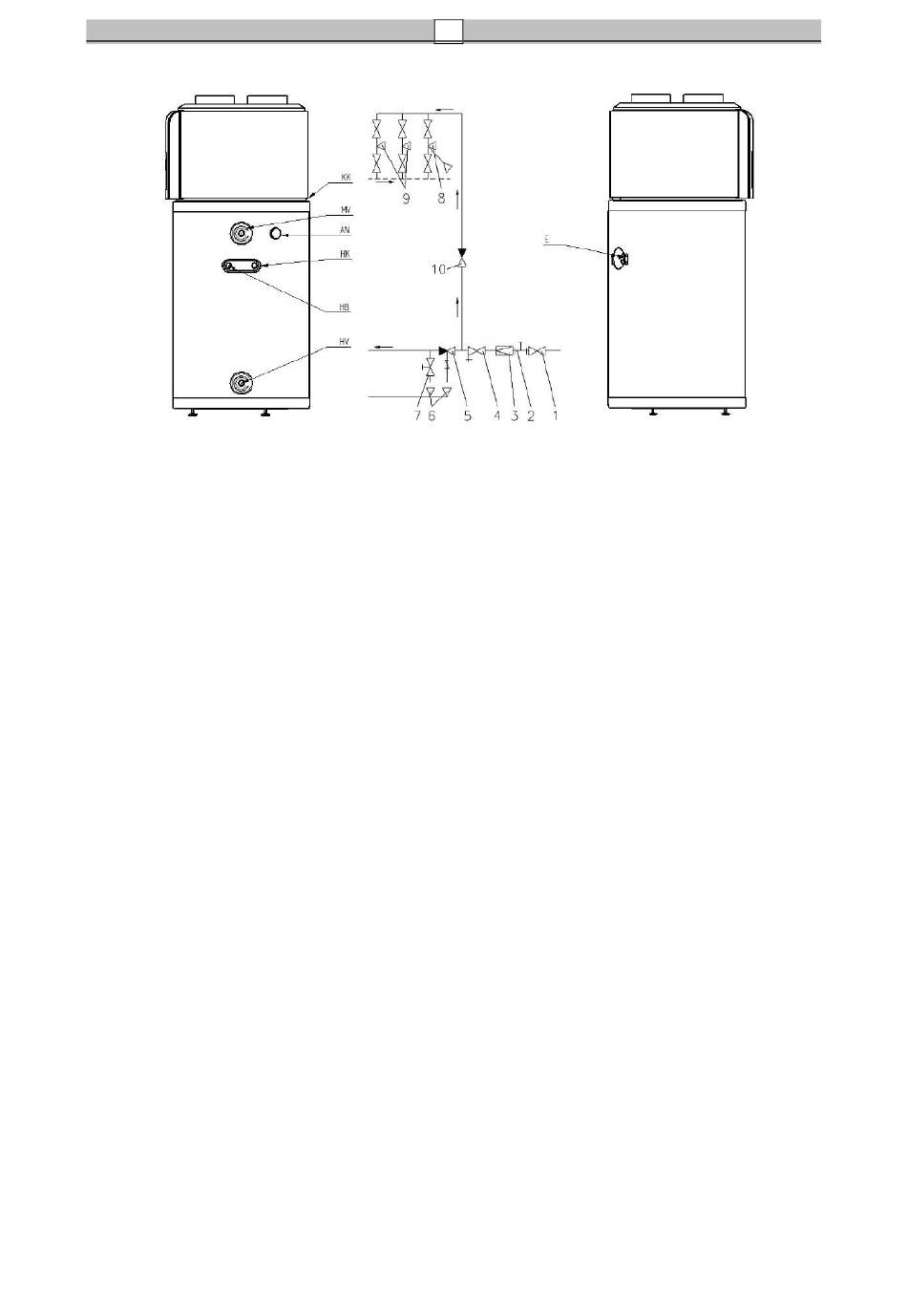

Рисунок 2.5.-1.
предохранительный
ВОДОПРОВОДНУЮ АРМАТУРУ!
- Запорный клапан
1
- Манометр
2
- Клапан понижения
3
давления (только при
сетевом давлении свыше 0,6
МПа)
4. - Y фильтр
- Комбинированный
5
предохранительный клапан
- Сток (канал)
6
- Опорожняющий клапан
7
- Смеситель (с душем)
8
- Смеситель
9
10 - Клапан обратного хода
клапан
