___________________________________________FR___________________________16
HV -Eau froide
MV -Eau chaude
AN - Anode active
-Chauffage électrique
E
HB -Echangeur thermique-ou
échangeur thermique externe-arrivée du
fluide calorigène
(sur le type HB200C)
HK -Echangeur thermique-ou
échangeur thermique externe-sortie du
fluide calorigène
(sur le type HB200C)
KK -Ecoulement des condensats
La vanne de sécurité combinée doit être raccordée au raccordement d'eau froide, en
respectant la direction indiquée par la flèche. La distance maximale autorisée entre l'appareil
et la vanne est de 2 m, et sur cette section de tuyaux, deux cintrages sont autorisés (courbe,
coude).
L'appareil doit être muni d'une vanne de sécurité réglée pour une pression de
fonctionnement de 7 bar maximum. La vanne de sécurité doit être installée directement
devant le réservoir sur le raccordement d'eau froide, dans un environnement non exposé au
gel. Le tuyau d'écoulement doit être raccordé à la vanne de sécurité de manière à être
constamment orienté vers le bas, dans un environnement non exposé au gel
pression de fonctionnement est installée, la pression d'alimentation de l'eau froide entrante
doit être située entre 5,25 bar et 7 bar. Pour les vannes ayant une pression inférieure, la
pression d'alimentation maximale doit être réglée en tenant compte de la tolérance minimale

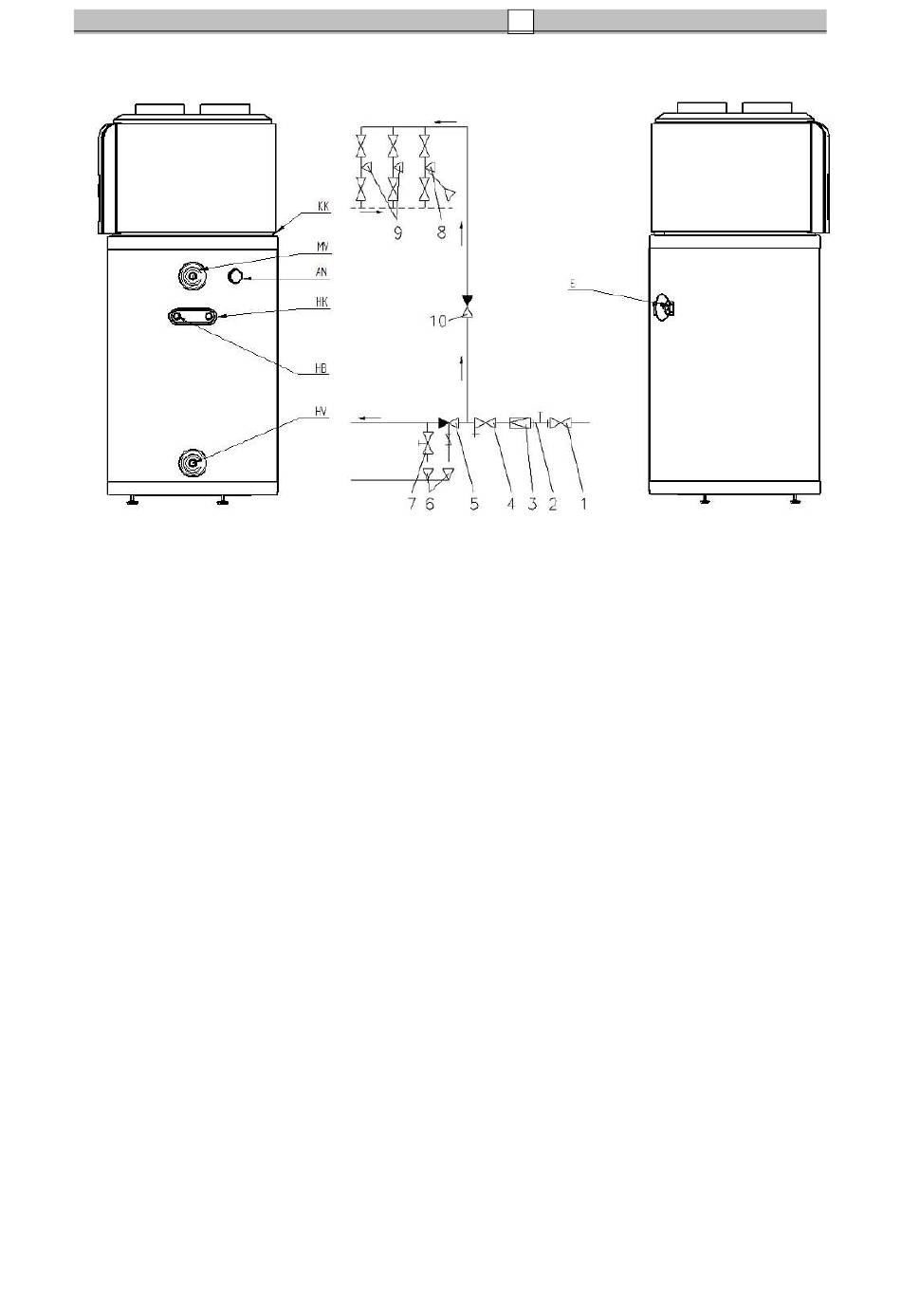

Figure 2.5.-1
1
2
3
4. -Filtre en Y
5
6
7
8
9
10 -Vanne rabattable
-Vanne de fermeture
-Manomètre
-Vanne de réduction de
pression (seulement si la
pression du réseau
hydraulique est supérieure à
0,6 MPa)
-Vanne de sécurité combinée
-Tuyau d'écoulement (vers la
canalisation)
-Vanne de vidange
-Robinet (avec douche)
-Robinet
Si une vanne de
.
