Anschluss über Steckverbinder ICN
Anschluss über Steckverbinder ICN
Die Steckverbinder sind um 270 ° drehbar und mit einem Bajonettverschluss für SpeedTec-
Steckverbinder ausgestattet. Da der Verschluss des Steckverbinders zusätzlich mit herkömmli-
chen Überwurfmuttern kompatibel ist, können vorhandene Gegenstecker mit Schraubver-
schluss problemlos weiterverwendet werden.
Zum schnellen und fehlerfreien Anschluss von Lenze-Motoren an Lenze-Inver-
tern empfehlen wir die Verwendung von vorkonfektionierten Lenze-Systemlei-
tungen. Damit ist eine einwandfreie Funktion und die Einhaltung gesetzlicher
Bestimmung wie EMV, UL usw. garantiert.
Die Verwendung anderer Leitungen kann unerwartete Störungen verursachen
und zum Verlust der Gewährleistung führen.

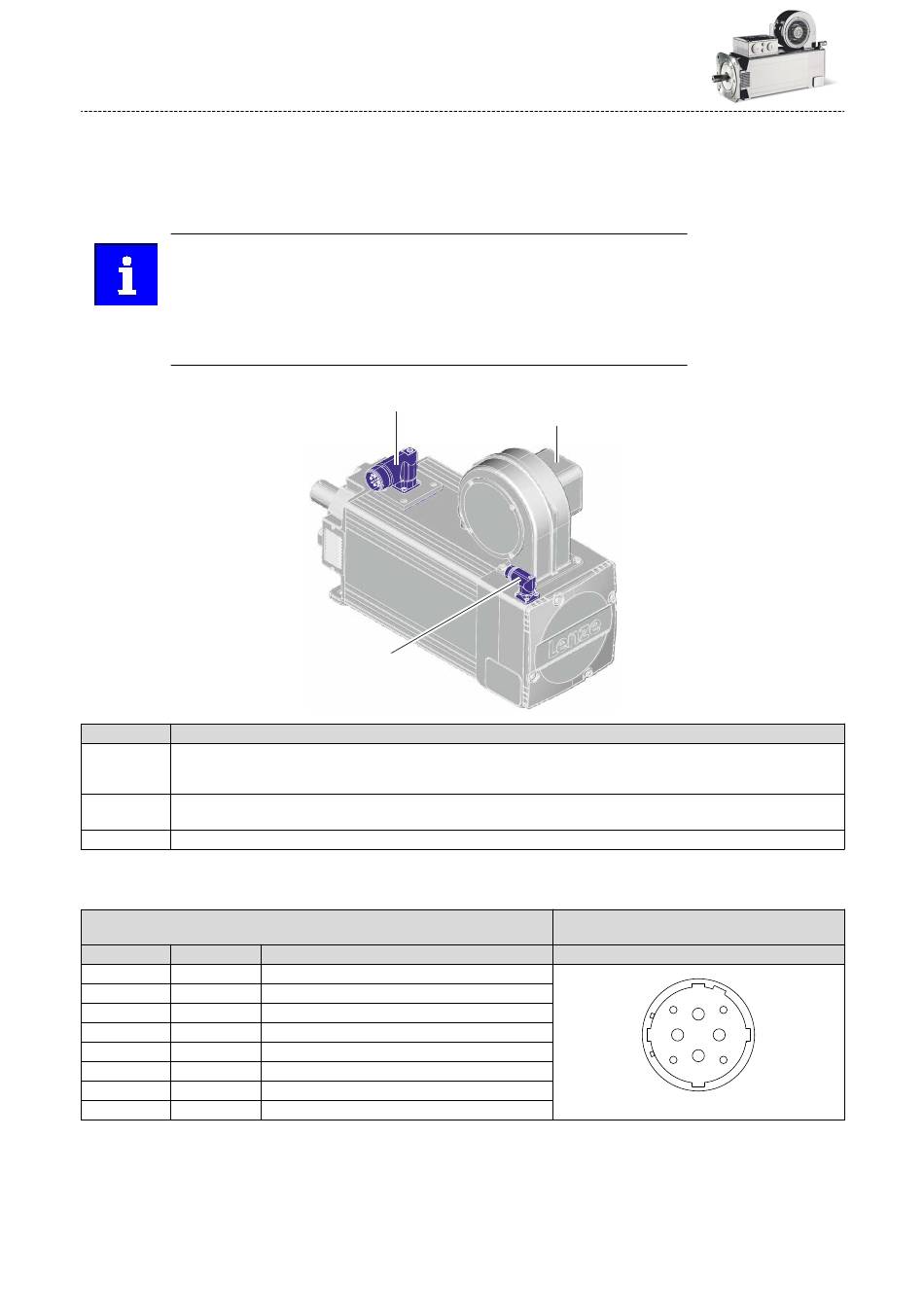

Position der Anschlüsse
Position Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüfteranschluss
Anschluss Leistung und Bremse
Gültig für MQA20
Steckerbelegung ICN-M40
8-polig
Kontakt Bezeichnung
1
2
+ BD1
- BD2
PE PE
U U
V V
W W
50
1
2
Bedeutung
Nicht belegt
Nicht belegt
Haltebremse +
Haltebremse -
Schutzleiter
Leistung Strang U
Leistung Strang V
Leistung Strang W
3
V
- +
W
2
+
U
1
