Anschluss Rückführung und Temperaturüberwachung

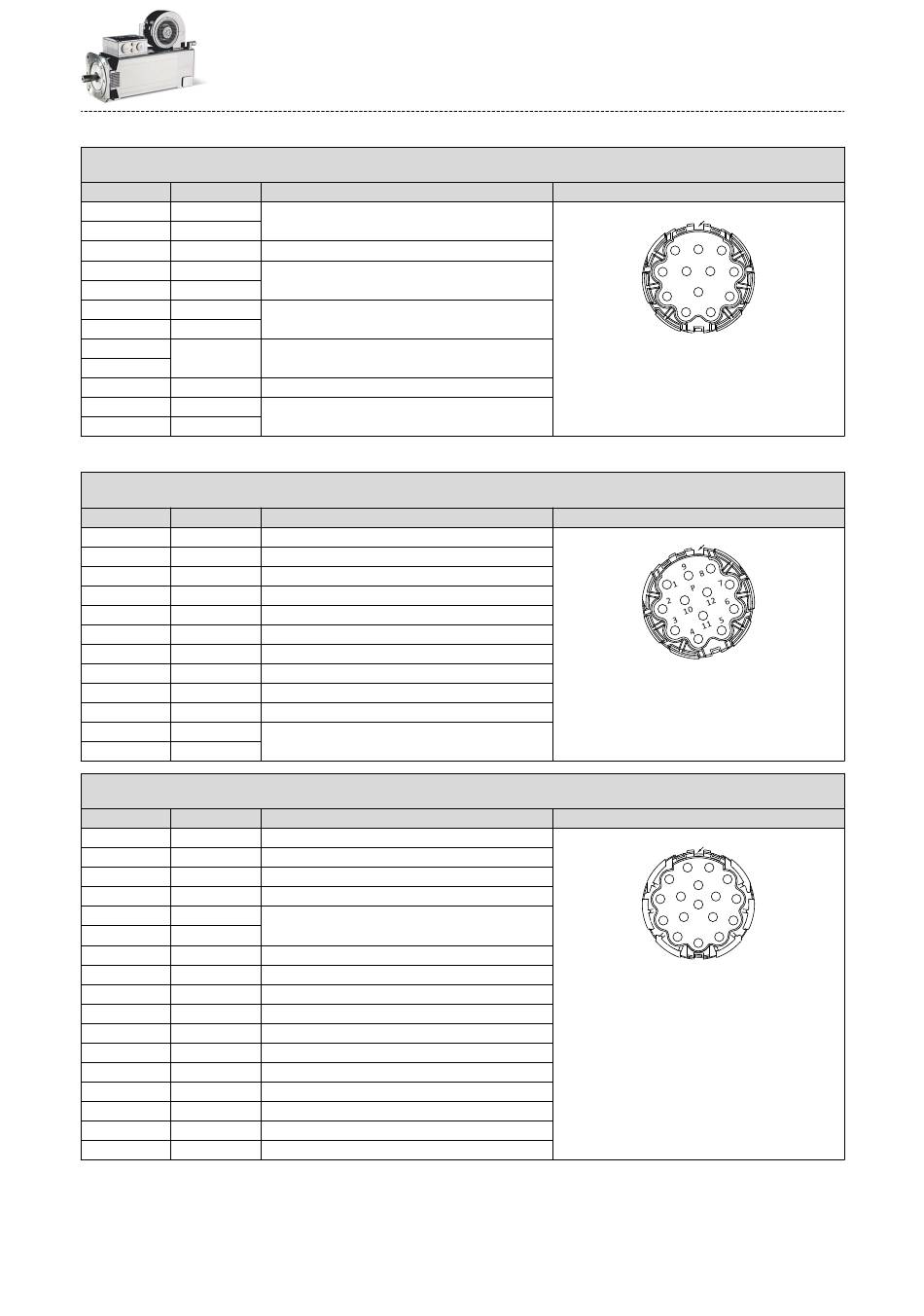

Steckerbelegung ICN-M23
Resolver
Kontakt Bezeichnung
1 +Ref
2 -Ref
3 +VCC ETS
4 +COS
5 -COS
6 +SIN
7 -SIN
8
9
10 Schirm
11 +
12 -
Kontakt 3: Nur bei Motoren und Invertern, die diese Funktion unterstützen.
Steckerbelegung ICN-M23
Inkremental- und SinCos-Absolutwertgeber Hiperface
Kontakt Bezeichnung
1 B
2 A¯
3 A
4 +UB
5 GND
6 Z¯
7 Z
8
9 B¯
10 Schirm
11 +
12 -
Steckerbelegung ICN-M23
SinCos-Absolutwertgeber mit EnDat-Schnittstelle
Kontakt Bezeichnung
1 UP Sensor
2
3
4 0 V Sensor
5 +
6 -
7 +UB
8 Takt
9 Takt¯
10 GND
11 Schirm
12 B
13 B¯
14 Daten
15 A
16 A¯
17 Daten¯
Bedeutung
Transformatorwicklungen
Versorgung: Elektronisches Typenschild
Ständerwicklungen Cosinus
Ständerwicklungen Sinus
Nicht belegt
Gehäuseschirm des Gebers
Temperaturüberwachung: KTY/PT1000
Bedeutung
Spur B/+SIN
Spur A invers/-COS
Spur A/+COS
Versorgung +
Masse
Nullspur invers/-RS485
Nullspur/+RS485
Nicht belegt
Spur B invers/-SIN
Gehäuseschirm des Gebers
Temperaturüberwachung: KTY/PT1000
Bedeutung
Versorgung UP Sensor
Nicht belegt
Nicht belegt
Versorgung 0 V Sensor
Temperaturüberwachung: KTY/PT1000
Versorgung +
Takt EnDat-Schnittstelle
Takt invers EnDat-Schnittstelle
Masse
Gehäuseschirm des Gebers
Spur B
Spur B invers/-SIN
Daten EnDat-Schnittstelle
Spur A
Spur A invers
Daten invers EnDat-Schnittstelle
Produkterweiterungen
Motoranschluss
Anschluss über Steckverbinder ICN
Code 0°
9
8
1
P
7
2
10 12
6
3
11
5
4
Code 20°
Code 0°
1
11
10 2
12
17
9 3
16
13
4
8
15
14
5
7
6
