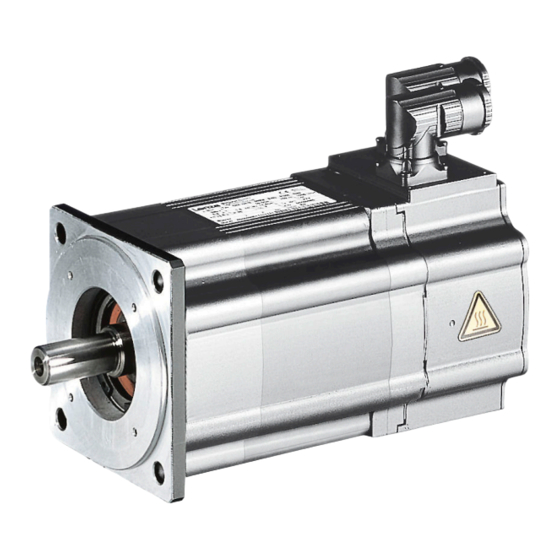

- Seite 1 Montage- und Einschaltanleitung DE Servomotoren Servo-Synchronmotor MCS...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Über dieses Dokument Dokumentbeschreibung Weiterführende Dokumente Schreibweisen und Konventionen Sicherheitshinweise Grundlegende Sicherheitshinweise Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Restgefahren Produktinformation Identifizierung der Produkte Typenschilder Produktcodes Ausstattung Transport Lagerung Mechanische Installation Wichtige Hinweise Vorbereitung Aufstellung Abmessungen Montage Elektrische Installation Wichtige Hinweise Vorbereitung Motoranschluss Anschluss über Klemmenkasten... - Seite 4 Inhalt Technische Daten Normen und Einsatzbedingungen Konformitäten und Approbationen Personenschutz und Geräteschutz Angaben zur EMV Umweltbedingungen Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Netzanschluss Umrichter 230 V, Motoren selbstbelüftet Umwelthinweise und Recycling...
-
Seite 5: Über Dieses Dokument
Dokumentation verfügbar haben und die für sie wesentlichen Angaben und Hinweise beachten. Die Dokumentation muss immer komplett und in einwandfrei lesbarem Zustand sein. • Weiterführende Dokumente Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Inter- net: www.Lenze.com à Downloads... -
Seite 6: Schreibweisen Und Konventionen
Über dieses Dokument Schreibweisen und Konventionen Schreibweisen und Konventionen Zur Unterscheidung verschiedener Arten von Informationen werden in diesem Dokument Konventionen verwendet. Zahlenschreibweise Dezimaltrennzeichen Punkt Werden generell als Dezimalpunkt dargestellt. Beispiel: 1 234.56 Warnhinweise UL-Warnhinweise Werden in englischer und französischer Sprache verwendet. UR-Warnhinweise Textauszeichnung Engineering Tools... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Wenn Sie die folgenden grundlegenden Sicherheitsmaßnahmen und Sicherheitshinweise miss- achten, kann dies zu schweren Personenschäden und Sachschäden führen! Beachten Sie die Vorgaben der beiliegenden und zugehörigen Dokumentation. Dies ist Voraus- setzung für einen sicheren und störungsfreien Betrieb, sowie für das Erreichen der angegebe- nen Produkteigenschaften. -
Seite 8: Grundlegende Sicherheitshinweise
Sicherheitshinweise Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise GEFAHR! Gefährliche elektrische Spannung Mögliche Folgen: Tod oder schwere Verletzungen durch Stromschlag ▶ Alle Arbeiten am Gerät nur im spannungslosen Zustand durchführen. ▶ Nach dem Abschalten der Netzspannung die Hinweisschilder auf dem Produkt beachten. Produkt Das Produkt ausschließlich bestimmungsgemäß... -
Seite 9: Bestimmungsgemäße Verwendung
Sicherheitshinweise Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Die harmonisierten Normen der Reihe IEC/EN 60034 werden angewendet. • Das Produkt darf nur unter den in dieser Dokumentation genannten Einsatzbedingungen • und Leistungsgrenzen betrieben werden. Das Produkt erfüllt die Schutzanforderungen der 2014/35/EU: Niederspannungsrichtlinie. • Das Produkt ist keine Maschine im Sinne der 2006/42/EG: Maschinenrichtlinie. -
Seite 10: Restgefahren
Sicherheitshinweise Restgefahren Restgefahren Auch wenn gegebene Hinweise beachtet und Schutzmaßnahmen angewendet werden, kön- nen Restrisiken verbleiben. Die genannten Restgefahren muss der Anwender in der Risikobeurteilung für seine Maschine/ Anlage berücksichtigen. Nichtbeachtung kann zu schweren Personenschäden und Sachschäden führen! Produkt Beachten Sie die Warnschilder auf dem Produkt und deren Bedeutung! Gefährliche elektrische Spannung: Vor Arbeiten am Produkt überprüfen, ob alle Leistungsanschlüsse spannungslos sind! Die Leistungsanschlüsse führen nach Netzausschalten für die bei dem Symbol angegebene Zeit gefährliche elektrische Spannung! - Seite 11 Sicherheitshinweise Restgefahren Motorschutz Ausführung mit Steckerverbinder: • Den Stecker niemals unter Spannung ziehen. Der Stecker kann zerstört werden. Vor dem Abziehen des Steckers die Spannungsversorgung abschalten oder den Umrich- ter sperren. Eingebaute Temperaturfühler sind kein Vollschutz für die Maschine. • Ggf.
-
Seite 12: Produktinformation
Produktinformation Identifizierung der Produkte Typenschilder Produktinformation Identifizierung der Produkte Typenschilder Servo-Synchronmotoren 14.2 14.1 33.1 5.10 5.11 14.3 Brake 10.2 10.3 Pos. Inhalt Hersteller / Produktionsstandort Motorart Motortyp Technische Daten Bemessungsdrehmoment Bemessungsdrehzahl Bemessungsfrequenz Bemessungsspannung Bemessungsstrom Bemessungsleistung [kW] Wirkungsgrad 5.10 Stillstandsdauerdrehmoment 5.11 Induzierte Spannung U Bremsendaten Anschluss-Spannung Bremse... - Seite 13 Produktinformation Identifizierung der Produkte Typenschilder Motorschutz: Für die Temperatursensoren "1x PT1000 + 2x PTC" wird auf dem Typenschild die Kurzbezeichnung "PT1k+2PTC" angegeben.
-
Seite 14: Produktcodes
Produktinformation Identifizierung der Produkte Produktcodes Produktcodes Produktcode Servo-Synchronmotor MCS Beispiel Bedeutung Variante Produktcode Produktfamilie Motor Kompaktservomotoren Ausführung Synchron Motorgröße Quadratmaß 62 mm Quadratmaß 89 mm Quadratmaß 116 mm Quadratmaß 142 mm Quadratmaß 192 mm Baulänge Bemessungsdrehzahl r/min x 100 Netzanschluss Umrichter... - Seite 15 Produktinformation Identifizierung der Produkte Produktcodes Produktcode Rückführungen Beispiel 1024 Bedeutung Variante Produktcode Produktfamilie Resolver Resolver für Sicherheitsfunktion Inkrementalgeber Inkrementalgeber mit Kommutierungssig- Absolutwertgeber, single-turn Absolutwertgeber, multi-turn Zahl 2-pol. Resolver für Servomotoren 2-pol. Resolver für Drehstrommotoren Polpaarzahl für Resolver Bit, Schritt- oder Strichzahl je Umdrehung 1024 2048 Versorgungsspannung...
-
Seite 16: Ausstattung
Produktinformation Ausstattung Ausstattung Die folgende Abbildung gibt eine Übersicht der Elemente und Anschlüsse am Produkt. Posi- tion, Größe und Aussehen können abweichen. Motoranschluss Abtriebsflansch Kühlung Rückführung Abtriebswelle Permanetmagnetbremse Temperaturüberwachung... -
Seite 17: Transport
Transport Transport Für einen sachgemäßen Umgang sorgen. • Auf sicher montierte Bauteile kontrollieren. Lose Bauteile sichern oder entfernen. • Nur sicher angebrachte Transporthilfen einsetzen (z. B. Ringschrauben oder Tragbleche). • Beim Transport keine Bauelemente beschädigen. • Elektrostatische Entladungen an elektronischen Bauelementen und Kontakten verhindern. •... -
Seite 18: Lagerung
Lagerung Lagerung Lagerung bis zu einem Jahr: Möglichst in der Herstellerverpackung • In trockener, schwingungsarmer Umgebung ohne aggressive Atmosphäre • Vor Staub und Stößen schützen • Klimatische Bedingungen gemäß den technischen Daten einhalten • 4Umweltbedingungen ^ 37... -
Seite 19: Mechanische Installation
• schild und dieser Dokumentation entnehmen. Umgebungsmedien − insbesondere chemisch aggressive − können Wellendichtringe, Lacke • und Kunststoffe angreifen. Lenze bietet einen speziellen Oberflächen- und Korrosionsschutz. • Vorbereitung Wellendichtringe vor dem Kontakt mit Lösungsmitteln schützen. • Schutzkappen von den Wellen entfernen. -
Seite 20: Montage
Mechanische Installation Montage Montage Übertragungselemente Nur mit geeigneten Vorrichtungen auf- oder abziehen. • Zum Aufziehen die Zentrierbohrung in der Welle verwenden. • Stöße und Schläge vermeiden. • Bei Riementrieb den Riemen nach Herstellerangaben kontrolliert spannen. • Auf verspannungsfreie Montage achten. •... -
Seite 21: Elektrische Installation
Reduzierung der Zwischenkreisspannung (Einsatzschwelle der Brems−Chopper−Spannung) • Einsatz von Filtern, Drosseln • Einsatz von speziellen Motorleitungen • Vorbereitung Die Hinweise für den elektrischen Anschluss finden Sie in der beigefügten Mon- tageanleitung. EMV-gerechte Verdrahtung Die EMV-gerechte Verdrahtung ist in der Dokumentation der Lenze-Umrichter ausführlich beschrieben. -
Seite 22: Motoranschluss
Elektrische Installation Motoranschluss Anschluss über Klemmenkasten Motoranschluss Anschluss über Klemmenkasten Schaltungshinweise, Angaben auf dem Typenschild und Anschluss-Schema im Klemmenkasten beachten. Der Anschluss muss so erfolgen, dass eine dauerhaft sichere, elektrische Verbindung aufrecht- erhalten wird: Keine abstehenden Drahtenden • Zugeordnete Leitungsendbestückung verwenden •... - Seite 23 Elektrische Installation Motoranschluss Anschluss über Klemmenkasten Position der Anschlüsse Position Bedeutung Leistungsanschluss Bremsenanschluss Rückführungsanschluss Anschluss Temperaturüberwachung PE-Anschluss Großflächige Schirmauflagefläche. Klemmenkasten Leistung Kontakt Bezeichnung Bedeutung Motorwicklung Strang Schutzleiter Klemmenkasten Bremse DC Kontakt Bezeichnung Bedeutung Bremse + Bremse - Klemmenkasten Resolver Kontakt Bezeichnung Bedeutung +Ref...
- Seite 24 Elektrische Installation Motoranschluss Anschluss über Klemmenkasten Klemmenkasten SinCos-Absolutwertgeber mit Hiperface Kontakt Bezeichnung Bedeutung + UB Versorgung + Masse Spur A/+COS A¯ Spur A invers/-COS Spur B/+SIN B¯ Spur B invers/-SIN Nullspur/+RS485 Z¯ Nullspur invers/-RS485 Schirm Inkrementalgeber Klemmenkasten SinCos-Absolutwertgeber mit EnDat Kontakt Bezeichnung Bedeutung...
-
Seite 25: Anschluss Über Steckverbinder Icn
Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Anschluss über Steckverbinder ICN Position der Anschlüsse Standardanschluss Einkabeltechnologie (OCT) Position Bedeutung Position Bedeutung Steckverbinder ICN-M23 6-polig Für Einkabeltechnologie (OCT) Steckverbinder ICN-M40 8-polig Steckverbinder ICN-M23 Hybrid • Leistungsanschluss Steckverbinder ICN-M40 Hybrid • Bremsenanschluss •... - Seite 26 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Standardanschluss Anschluss Leistung und Bremse Steckerbelegung ICN-M23 6-polig ICN M23 6-polig Kontakt Bezeichnung Bedeutung Schutzleiter Haltebremse DC +/AC Haltebremse DC -/AC Leistung Strang U Leistung Strang V Leistung Strang W Steckerbelegung ICN-M40 8-polig ICN M40 8-polig Kontakt Bezeichnung...
- Seite 27 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Anschluss Rückführung und Temperaturüberwachung Steckerbelegung ICN-M23 Resolver Code 0° ICN M23 für Resolver Kontakt Bezeichnung Bedeutung +Ref Transformatorwicklungen -Ref Transformatorwicklungen Versorgung: Elektronisches Typenschild (Nur bei Motoren und Umrich- +VCC ETS tern, die diese Funktion unterstützen) +COS Ständerwicklungen Cosinus -COS...
- Seite 28 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Steckerbelegung ICN-M23 SinCos-Absolutwertgeber mit EnDat-Schnittstelle Code 0° ICN M23 SinCos-Absolutwertgeber mit EnDat Kontakt Bezeichnung Bedeutung UP Sensor Up Sensor Nicht belegt Nicht belegt 0 V Sensor 0 V Sensor Temperaturfühler PT1000/KTY Temperaturfühler PT1000/KTY Versorgung + Takt Takt EnDat-Schnittstelle...
- Seite 29 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Einkabeltechnologie (OCT) Anschluss Leistung, Bremse, Rückführung und Temperaturüberwachung Steckerbelegung ICN-M23 Hybrid Für Einkabeltechnologie (OCT) mit digitalem Absolutwertgeber ICN M23 Hybrid für Einkabeltechnologie (OCT) mit digitalem Absolutwertgeber Kontakt Bezeichnung Bedeutung Leistung Strang U Leistung Strang V Leistung Strang W Haltebremse + Haltebremse -...
- Seite 30 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Steckerbelegung ICN-M40 Hybrid Für Einkabeltechnologie (OCT) mit digitalem Absolutwertgeber DSL1 DSL2 ICN M40 Hybrid für Einkabeltechnologie (OCT) mit digitalem Absolutwertgeber Kontakt Bezeichnung Bedeutung Leistung Strang U Leistung Strang V Leistung Strang W Haltebremse + Haltebremse - Nicht belegt DSL1...
- Seite 31 Elektrische Installation Motoranschluss Anschluss über Steckverbinder ICN Montage Steckverbinder ICN HINWEIS Spannungsführende Leitungen! Zerstörung des Steckverbinders möglich. ▶ Steckverbinder niemals unter Spannung ziehen! ▶ Vor dem Abziehen den Umrichter sperren! HINWEIS Verlust der Schutzart durch falsche Montage! Funktionsstörung möglich. ▶ Steckverbinder ICN mit Schraubverbindung: O-Ring nicht entfernen ▶...
-
Seite 32: Inbetriebnahme
Inbetriebnahme Wichtige Hinweise Inbetriebnahme Wichtige Hinweise HINWEIS Motor nicht durch Kurzschlussbetrieb abbremsen. Durch die Kurzschlussbremsung kann der Motor beschädigt werden. Vor dem ersten Einschalten Ist der Antrieb äußerlich unbeschädigt? • Ist die mechanische Befestigung in Ordnung? • Ist der elektrische Anschluss in Ordnung? •... -
Seite 33: Wartung
• den. Rückführung GEFAHR! Nicht fachgerecht ausgeführte Arbeiten am Sicherheitsgeber des Motors führen zum Verlust der Sicherheitsfunktionen. Mögliche Folgen: Sachschäden und/oder Personenschäden ▶ Reparatur oder der Austausch des Sicherheitsgebers ist nur durch den Lenze Service oder seine bevollmächtigen Personen zulässig. -
Seite 34: Reparatur
Überprüfen Sie die möglichen Störungsursachen zuerst anhand der 4Diagnose und Stö- • rungsbeseitigung ^ 35 Lässt sich die Störung nicht durch eine der aufgeführten Maßnahmen beseitigen, verstän- • digen Sie bitte den Lenze Service. Die Kontaktdaten finden Sie auf der Rückseite dieser Dokumentation. -
Seite 35: Diagnose Und Störungsbeseitigung
Diagnose und Störungsbeseitigung Funktionsstörungen Sollten während des Betriebs des Antriebs Störungen auftreten, hilft die unten stehende Tabelle, die Ursachen festzustellen. Lässt sich die Störung nicht durch die Maßnahmen behe- ben, verständigen Sie bitte den Lenze-Service. Fehler Mögliche Ursachen Behebung Motor wird zu warm Kühlluftmenge ist zu gering, Kühlluftwege sind... -
Seite 36: Technische Daten
Eurasische Konformität: Sicherheit von Niederspannungsausrüstung Approbationen CEL 038-2020 Energieeffizienz für China. Betroffene Motoren erhalten ein separates Etikett. UL 1004-1 für USA und Kanada (Anforderungen der CSA cURus 22.2 No. 100) Servomotor, Lenze File No. UL 1004-6 E210321 UkrSEPRO für Ukraine Personenschutz und Geräteschutz Schutzart... -
Seite 37: Umweltbedingungen
Technische Daten Normen und Einsatzbedingungen Umweltbedingungen Umweltbedingungen Klima 1K3 (-20 ... +40 °C) >3 Monate EN IEC Lagerung 60721-3-1:1997 1K3 (-20 ... +60 °C) <3 Monate EN IEC Transport 2K3 (-20 ... +70 °C) 60721-3-2:1997 3K3 (-10 ... +40 °C) Betrieb mit Bremse EN IEC Betrieb... -
Seite 38: Bemessungsdaten
Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 06C60- MCS 06C41- MCS 06F60- MCS 06F41- MCS 06I60- MCS 06I41- Stillstandsdrehmoment 0.800 0.800 1.50 1.50 2.00 2.00 Bemessungsdrehmoment 0.500 0.600 0.900 1.20... - Seite 39 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 09D60- MCS 09D41- MCS 09F60- MCS 09H60- MCS 09F38- MCS 09L51- Stillstandsdrehmoment 3.30 3.30 4.20 5.50 4.20 7.50 Bemessungsdrehmoment 1.80 2.30 2.40 3.00 3.10 3.60 Max. Drehmoment 9.50 9.50 15.0...
- Seite 40 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 09H41- MCS 09L41- MCS 12D41- MCS 12D20- MCS 12H35- MCS 12H15- Stillstandsdrehmoment 5.50 7.50 6.40 6.40 11.4 11.4 Bemessungsdrehmoment 3.80 4.50 4.30 5.50 7.50 10.0 Max. Drehmoment 20.0 32.0 18.0...
- Seite 41 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 12L41- MCS 12L20- MCS 14D36- MCS 14D15- MCS 14H32- MCS 14H15- Stillstandsdrehmoment 15.0 15.0 11.0 11.0 21.0 21.0 Bemessungsdrehmoment 11.0 13.5 7.50 9.20 14.0 16.0 Max. Drehmoment 56.0 56.0 29.0...
- Seite 42 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 14L32- MCS 14P32- MCS 14L15- MCS 14P14- MCS 19F30- MCS 19F14- Stillstandsdrehmoment 28.0 37.0 28.0 37.0 32.0 32.0 Bemessungsdrehmoment 17.2 21.0 23.0 30.0 21.0 27.0 Max. Drehmoment 77.0 77.0 86.0...
- Seite 43 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren selbstbelüftet Motor MCS 19J30- MCS 19P30- MCS 19J14- MCS 19P14- Stillstandsdrehmoment 51.0 64.0 51.0 64.0 Bemessungsdrehmoment 29.0 32.0 40.0 51.0 Max. Drehmoment Bemessungsdrehzahl r/min 3000 3000 1425 1350 Max. Drehzahl r/min 4000...
-
Seite 44: Netzanschluss Umrichter 400 V, Motoren Fremdbelüftet
Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Motor MCS 12H34- MCS 12H14- MCS 12L39- MCS 12L17- MCS 12D35- MCS 12D17- Stillstandsdrehmoment 12.8 12.8 19.0 19.0 7.50 7.50 Bemessungsdrehmoment 10.5 12.0 14.0 17.0 6.00... - Seite 45 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Motor MCS 14D30- MCS 14D14- MCS 14H28- MCS 14H12- MCS 14L30- MCS 14L14- Stillstandsdrehmoment 12.5 12.5 25.5 25.5 34.5 34.5 Bemessungsdrehmoment 10.5 12.0 20.5 23.5 25.5 30.5 Max. Drehmoment 29.0 29.0 54.8...
- Seite 46 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Motor MCS 14P26- MCS 14P11- MCS 19F29- MCS 19F12- MCS 19J29- MCS 19P29- Stillstandsdrehmoment 43.5 43.5 41.5 41.5 70.5 86.0 Bemessungsdrehmoment 33.0 42.0 32.5 38.0 50.5 53.0 Max. Drehmoment 86.0 86.0...
- Seite 47 Technische Daten Bemessungsdaten Netzanschluss Umrichter 400 V, Motoren fremdbelüftet Motor MCS 19J12- MCS 19P12- Stillstandsdrehmoment 70.5 86.0 Bemessungsdrehmoment 62.5 72.0 Max. Drehmoment Bemessungsdrehzahl r/min 1200 1200 Max. Drehzahl r/min 4000 4000 Bemessungsleistung Stillstandsstrom 20.3 22.4 Bemessungsstrom 18.3 21.3 Max. Strom 44.8...
-
Seite 48: Netzanschluss Umrichter 230 V, Motoren Selbstbelüftet
Technische Daten Bemessungsdaten Netzanschluss Umrichter 230 V, Motoren selbstbelüftet Netzanschluss Umrichter 230 V, Motoren selbstbelüftet Motor MCS 06C60L MCS 06C41L MCS 06F60L MCS 06F41L MCS 06I60L MCS 06I41L Stillstandsdrehmoment 0.800 0.800 1.50 1.50 2.00 2.00 Bemessungsdrehmoment 0.500 0.600 0.900 1.20 1.20... - Seite 49 Technische Daten Bemessungsdaten Netzanschluss Umrichter 230 V, Motoren selbstbelüftet Motor MCS 09D60L MCS 09D41L MCS 09F60L MCS 09H60L MCS 09F38L MCS 09H41L Stillstandsdrehmoment 3.30 3.30 4.20 5.50 4.20 5.50 Bemessungsdrehmoment 1.80 2.30 2.40 3.00 3.10 3.80 Max. Drehmoment 9.50 9.50 15.0...
- Seite 50 Technische Daten Bemessungsdaten Netzanschluss Umrichter 230 V, Motoren selbstbelüftet Motor MCS 09L41L MCS 12H15L MCS 12L20L MCS 12D41L MCS 12D20L MCS 12H30L Stillstandsdrehmoment 7.50 11.4 15.0 6.40 6.40 11.4 Bemessungsdrehmoment 4.50 10.0 13.5 4.30 5.50 8.00 Max. Drehmoment 32.0 29.0 56.0...
-
Seite 51: Umwelthinweise Und Recycling
Gegebenenfalls enthaltene Batterien/Akkus sind auf die Lebensdauer des Produkts ausgelegt und müssen vom Endnutzer weder getauscht noch anderweitig entfernt werden. Die Lenze-Produkte werden in der Regel mit Verpackungen aus Pappe oder Kunststoff verkauft. Diese Verpackungen entsprechen der EU-Richtlinie 94/62/EG über Verpackungen und Verpackungsabfälle (Verpackungsrichtlinie). Den erforderlichen Entsorgungsweg zei- gen materialspezifische Kennzeichnungen mit dem "Recyclingdreieck"... - Seite 52 Lenze SE Postfach 101352 · 31763 Hameln Hans-Lenze-Straße 1 · 31855 Aerzen GERMANY Hannover HRB 204803 Phone +49 5154 82-0 Fax +49 5154 82-2800 sales.de@lenze.com www.Lenze.com © 05/2021 · 4.0 · www.Lenze.com...
