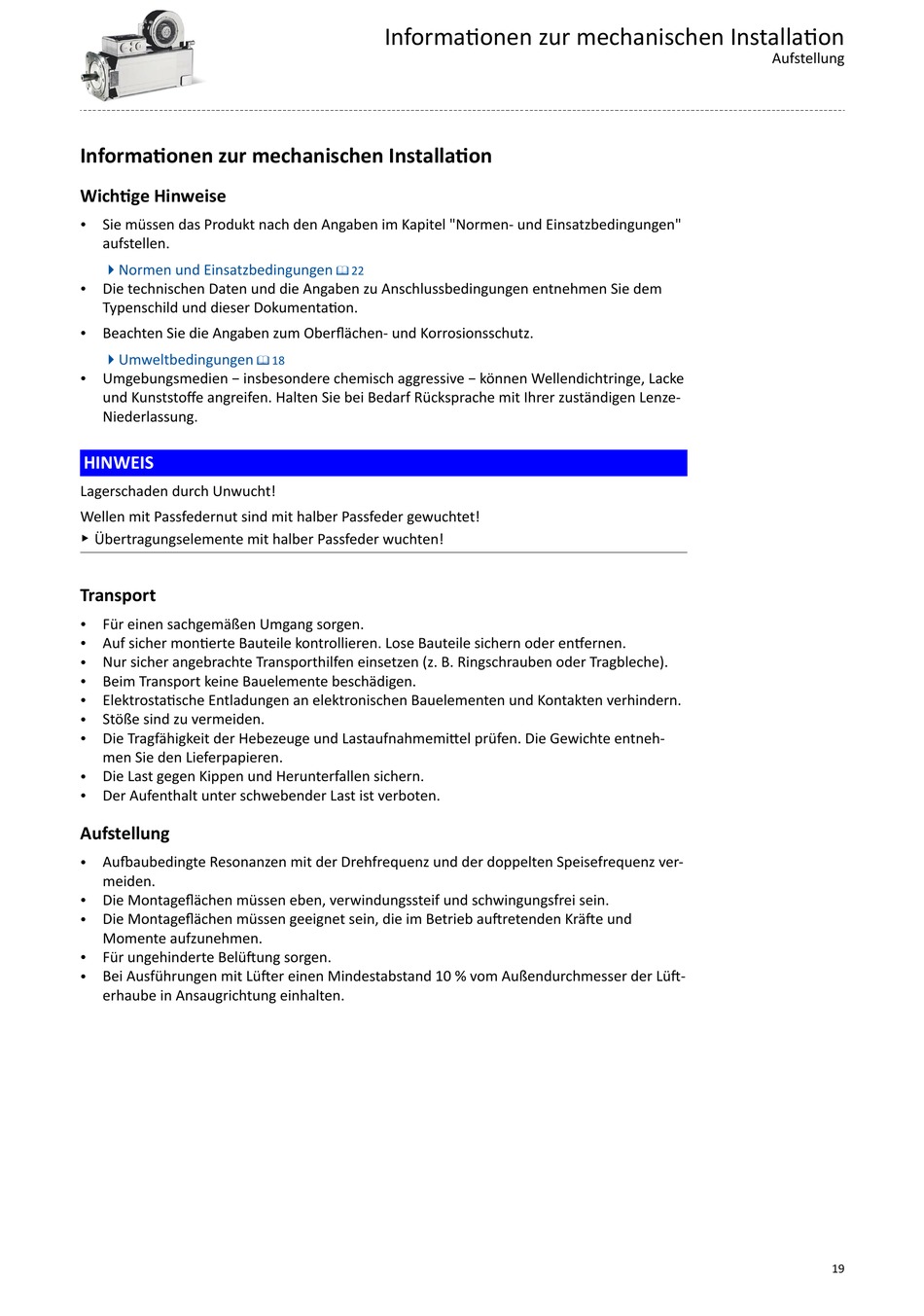

Informationen zur mechanischen Installation

Wichtige Hinweise

Sie müssen das Produkt nach den Angaben im Kapitel "Normen- und Einsatzbedingungen"
•
aufstellen.
4Normen und Einsatzbedingungen
Die technischen Daten und die Angaben zu Anschlussbedingungen entnehmen Sie dem
•
Typenschild und dieser Dokumentation.
Beachten Sie die Angaben zum Oberflächen- und Korrosionsschutz.
•
4Umweltbedingungen
Umgebungsmedien − insbesondere chemisch aggressive − können Wellendichtringe, Lacke
•
und Kunststoffe angreifen. Halten Sie bei Bedarf Rücksprache mit Ihrer zuständigen Lenze-
Niederlassung.
HINWEIS
Lagerschaden durch Unwucht!
Wellen mit Passfedernut sind mit halber Passfeder gewuchtet!
▶ Übertragungselemente mit halber Passfeder wuchten!

Transport

Für einen sachgemäßen Umgang sorgen.
•
Auf sicher montierte Bauteile kontrollieren. Lose Bauteile sichern oder entfernen.
•
Nur sicher angebrachte Transporthilfen einsetzen (z. B. Ringschrauben oder Tragbleche).
•
Beim Transport keine Bauelemente beschädigen.
•
Elektrostatische Entladungen an elektronischen Bauelementen und Kontakten verhindern.
•
Stöße sind zu vermeiden.
•
Die Tragfähigkeit der Hebezeuge und Lastaufnahmemittel prüfen. Die Gewichte entneh-
•
men Sie den Lieferpapieren.
Die Last gegen Kippen und Herunterfallen sichern.
•
Der Aufenthalt unter schwebender Last ist verboten.
•

Aufstellung

Aufbaubedingte Resonanzen mit der Drehfrequenz und der doppelten Speisefrequenz ver-
•
meiden.
Die Montageflächen müssen eben, verwindungssteif und schwingungsfrei sein.
•
Die Montageflächen müssen geeignet sein, die im Betrieb auftretenden Kräfte und
•
Momente aufzunehmen.
Für ungehinderte Belüftung sorgen.
•
Bei Ausführungen mit Lüfter einen Mindestabstand 10 % vom Außendurchmesser der Lüft-
•
erhaube in Ansaugrichtung einhalten.
