Anschluss über Steckverbinder ICN

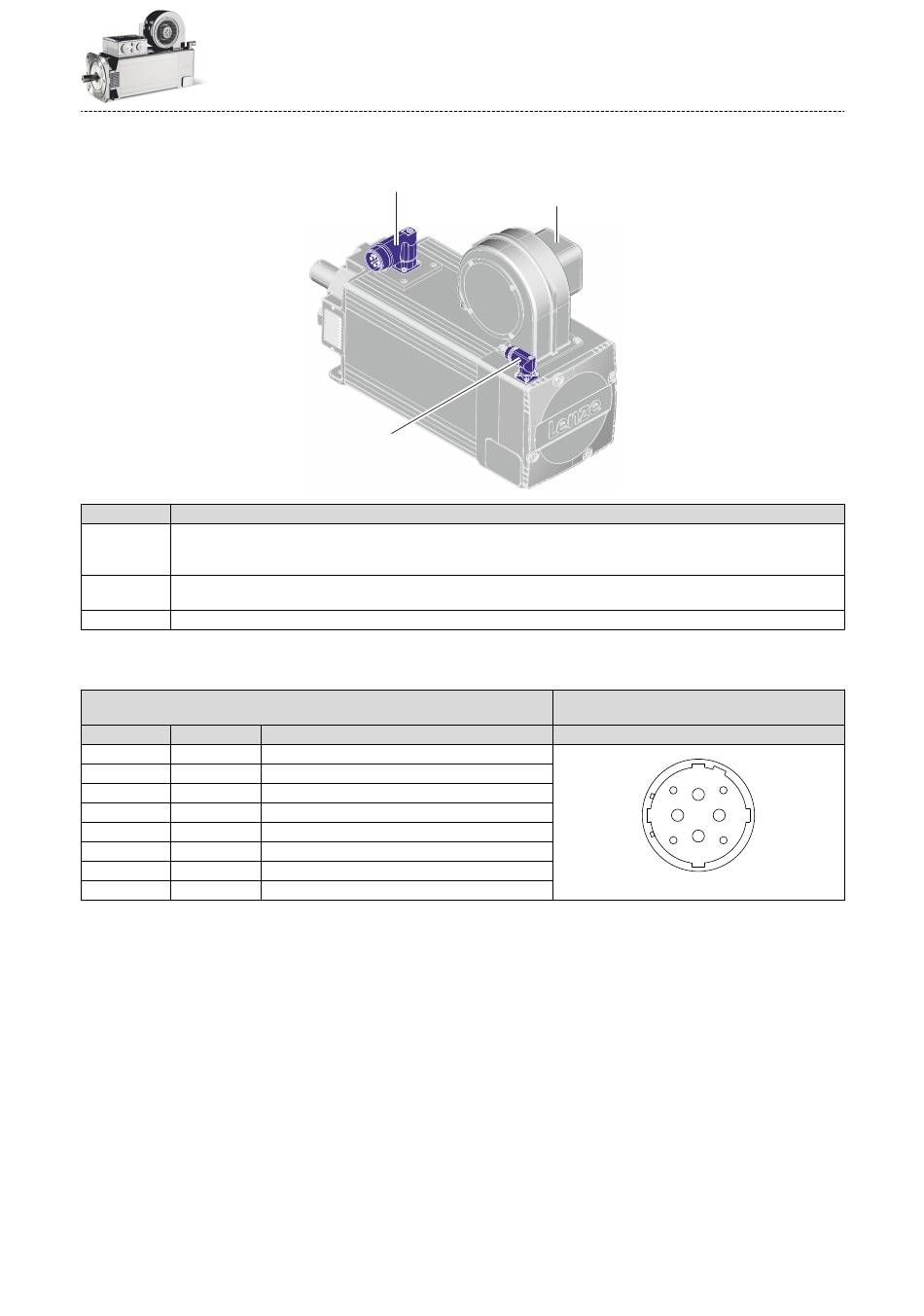

Position der Anschlüsse
Position Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüfteranschluss
Anschluss Leistung und Bremse
Gültig für MQA20
Steckerbelegung ICN-M40
8-polig
Kontakt Bezeichnung
1
2
+ BD1
- BD2
PE PE
U U
V V
W W
1
2
Bedeutung
Nicht belegt
Nicht belegt
Haltebremse +
Haltebremse -
Schutzleiter
Leistung Strang U
Leistung Strang V
Leistung Strang W
Elektrische Installation
Anschluss über Steckverbinder ICN
3
V
- +
W
2
+
Motoranschluss
U
1
