Auswahltabellen

Hinweise zu den Auswahltabellen
Die Auswahltabellen stellen die Kombinationen aus Servomotoren und Invertern dar. Sie die-
nen nur der groben Orientierung.
Bei den Servo-Invertern ist die schaltfrequenzabhängige Überlastfähigkeit bei Werkseinstel-
lung berücksichtigt. Weitere Informationen entnehmen Sie bitte der Inverter-Dokumentation.

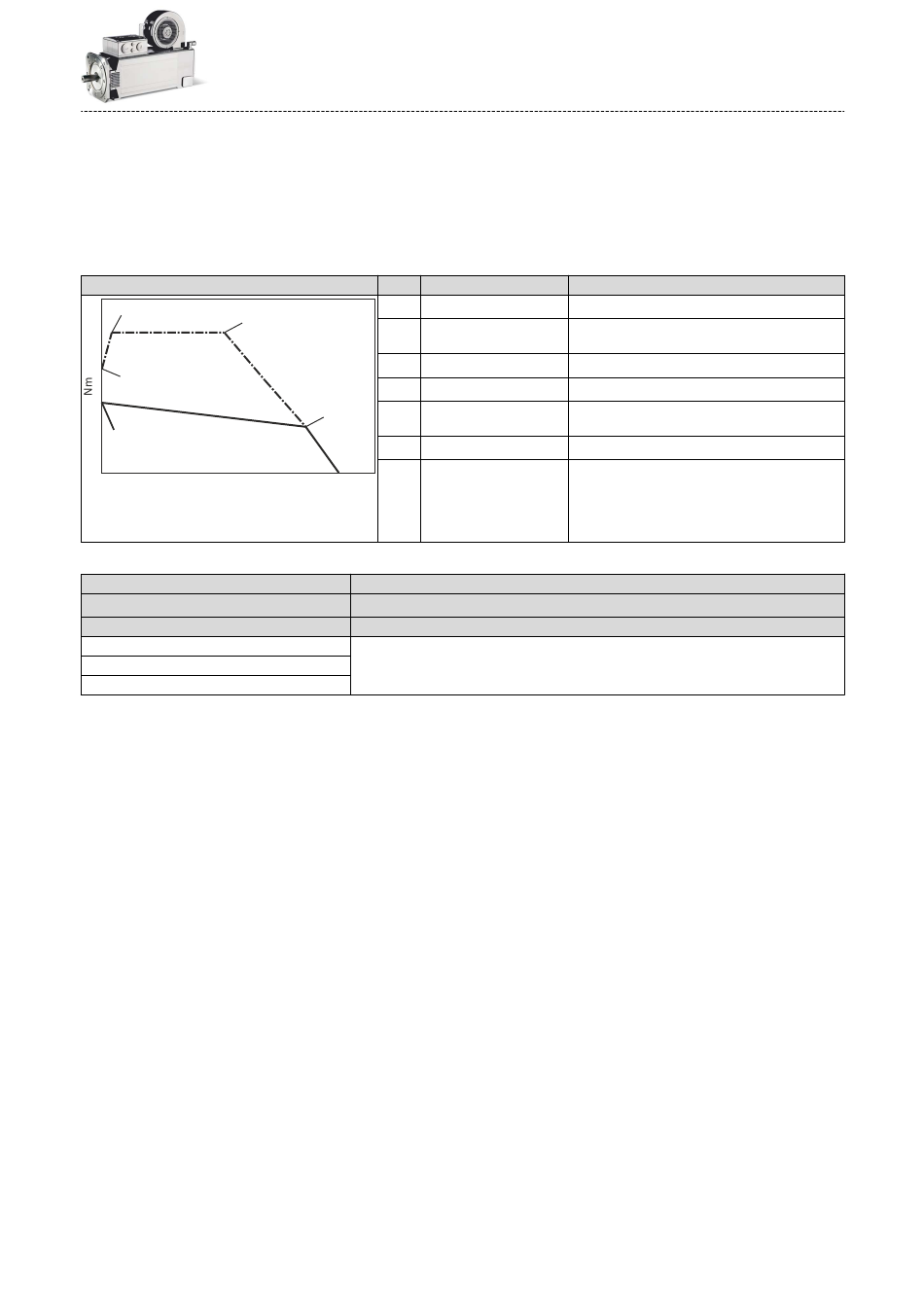

Grafische Darstellung der Betriebspunkte
n
M
k
n
eto
M
0,max
M
0
r/min
Deratingdrehzahl
Motor
MQA20
MQA22
MQA26
Erläuterung
M Stillstandsmoment
0
max
M Max. Stillstandsmoment
0,max
M Bemessungsdrehmoment
N
n Bemessungsdrehzahl
N
M
M Max. Drehmoment
N
max
n
N
n Eckdrehzahl
eto
n Deratingdrehzahl
k
Technische Daten
Hinweise
Bei aktiver Last (z. B. vertikale Antriebsachsen, Hub-
werke, Prüfstände, Abwickler) berücksichtigen.
Kann in der Regel bei passiver Last (z. B. horizontale
Antriebsachsen) verwendet werden.
Inverterspezifisch ist bei Unterschreitung von 5 Hz
aufgrund eines Deratings des Inverter-Ausgangsstro-
mes bis zur Deratingdrehzahl das erreichbare max.
Stillstandsmoment kleiner als das max. Drehmo-
ment.
Deratingdrehzahl
n
k
r/min
150
Auswahltabellen
