Motoranschluss

Anschluss über Klemmenkasten
Falls ein Motor an eine bereits vorhandene Leitung angeschlossen werden soll, oder aus ande-
ren Gründen kein Steckeranschluss gewünscht wird, kann der Anschluss über einen Klemmen-
kasten erfolgen.
Der Anschluss für Rückführung und Temperaturüberwachung erfolgt generell über ICN-Steck-
verbinder und der Fremdlüfteranschluss über einen Klemmenkasten.
Um hierbei die erforderliche Vibrationsfestigkeit der Leitungsanschlüsse bei hinreichendem
Kontaktdruck langfristig sicherzustellen, sind die Anschlussklemmen als Zugfederklemmen
ausgeführt.

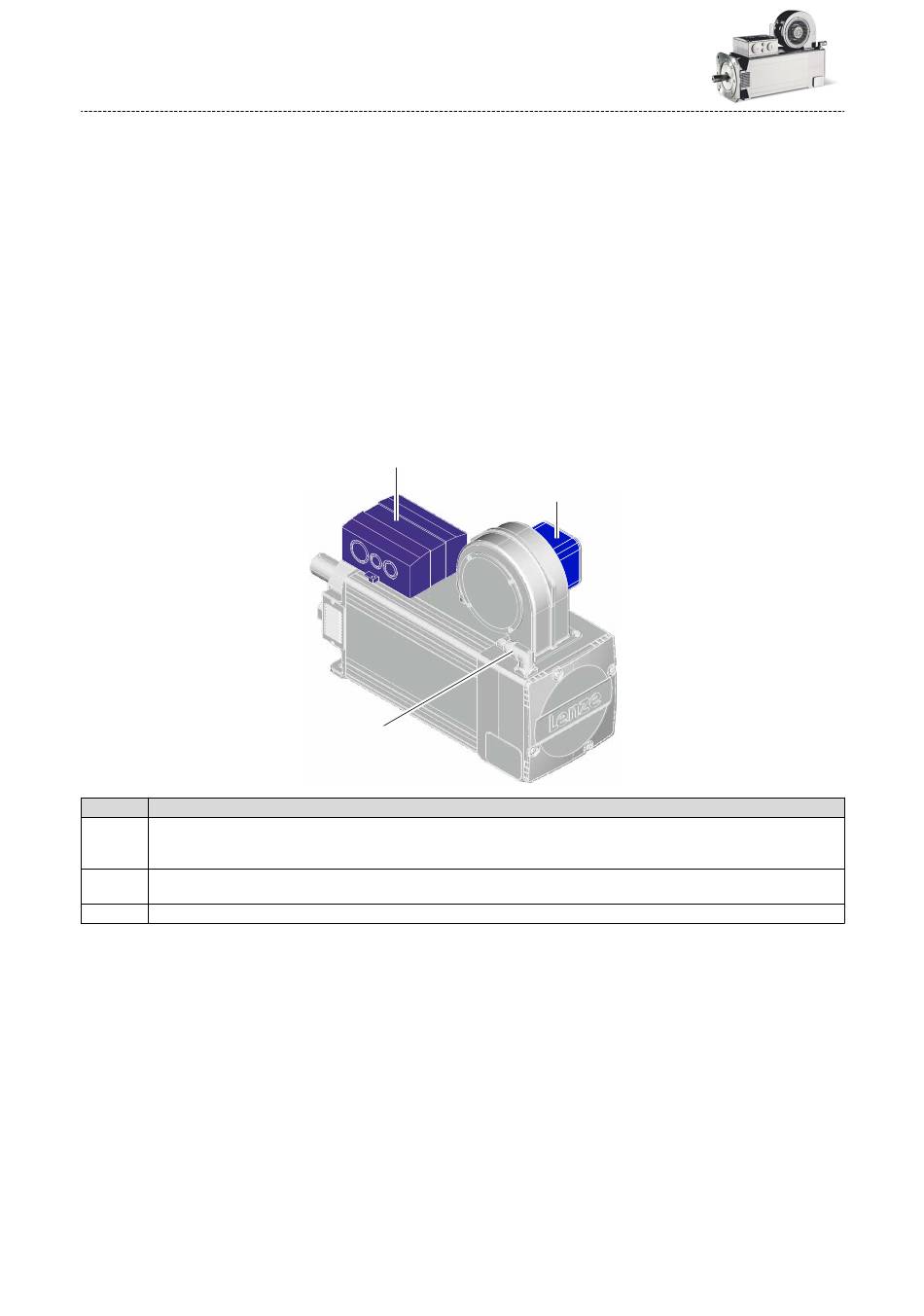

Position der Anschlüsse
Position Bedeutung
1 Leistungsanschluss
Bremsenanschluss
PE-Anschluss
2 Rückführungsanschluss
Anschluss Temperaturüberwachung
3 Fremdlüfteranschluss
48
1
2
3
