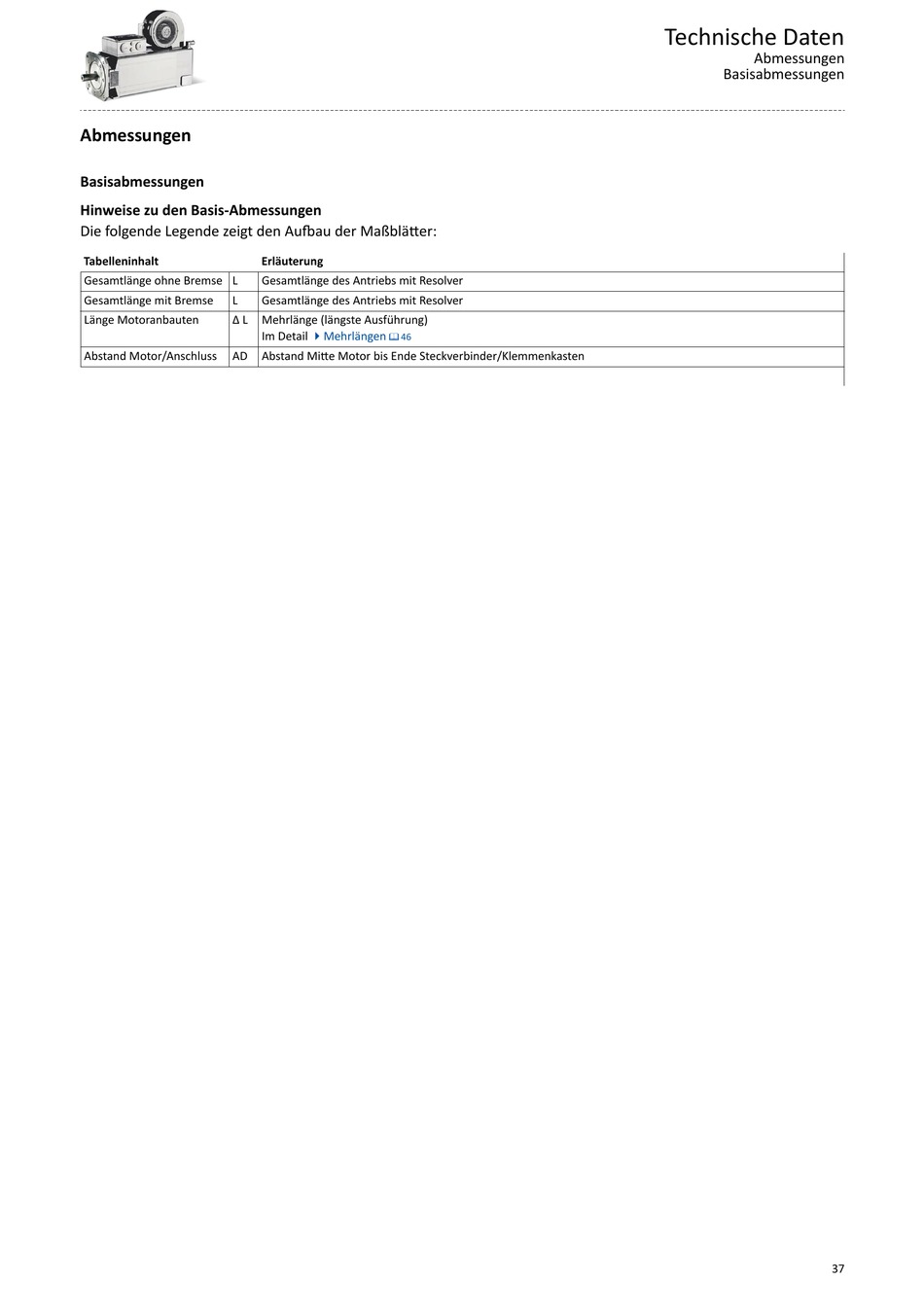

Abmessungen; Basisabmessungen - Lenze MQA Serie Projektierung

Abmessungen

Basisabmessungen

Hinweise zu den Basis-Abmessungen
Die folgende Legende zeigt den Aufbau der Maßblätter:
Tabelleninhalt
Gesamtlänge ohne Bremse L
Gesamtlänge mit Bremse L
Länge Motoranbauten Δ L
Abstand Motor/Anschluss AD
Erläuterung
Gesamtlänge des Antriebs mit Resolver
Gesamtlänge des Antriebs mit Resolver
Mehrlänge (längste Ausführung)
Im Detail
4Mehrlängen ^ 46
Abstand Mitte Motor bis Ende Steckverbinder/Klemmenkasten
Technische Daten
Abmessungen
Basisabmessungen
37
