5 Funktionsbeschreibung

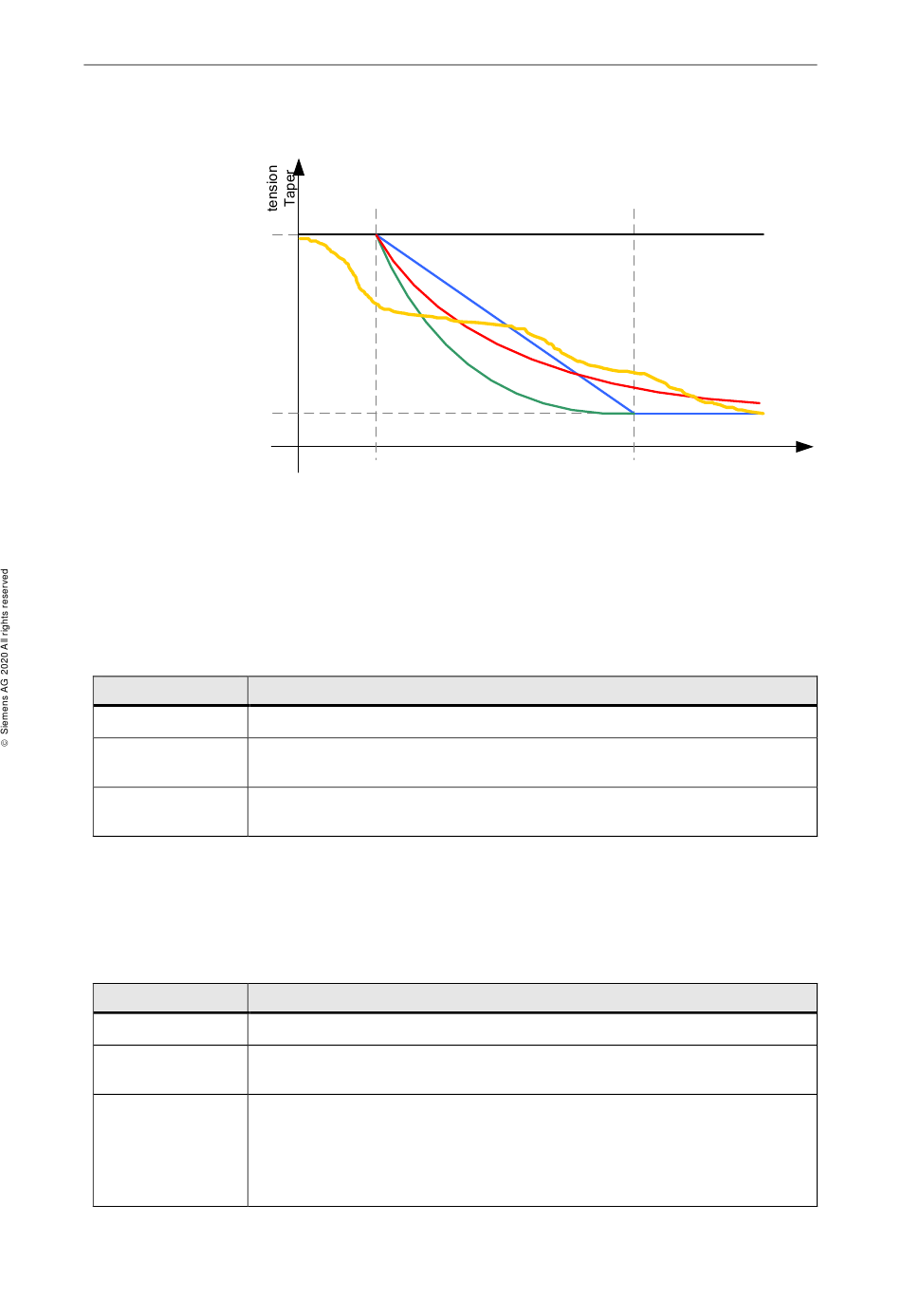

Grafische Darstellung
100%
taperRatio
Warnmeldungen
Warnmeldungen werden durch den Status der Ausgänge error und errorID:
error=False und errorID<>16#0000_0000 angezeigt.
ErrorID Beschreibung
16#0000_0000 Keine Warnung
Die Tabelle der eingegebenen Werte ist nicht monoton (stetig) steigend ➔ kein
16#4101_4005
passender Wert gefunden
Die Tabelle der eingegebenen Werte ist nicht monoton (stetig) steigend ➔ zwei
16#4101_4008
Werte sind identisch
Fehlermeldungen
Fehlermeldungen werden durch den Status der Ausgänge error und errorID:
error=TRUE und errorID<>16#0000_0000 angezeigt.
ErrorID Beschreibung
16#0000_0000
Kein Fehler
16#4101_8003
Weniger als zwei Wertepaare in der Stützpunkttabelle oder ungerade Anzahl von
Punkten.
16#4101_8005
Ungültige Konfigurationsdaten:
upperLimitTaper < lowerLimitTaper
lowerLimitTaper < 0.0
Additionally for mode 1 – 3:
taperDiameterStart < 0.0
taperDiameterMax ≤ taperDiameterStart
SIMATIC Wickler-/Zugregelung S7-1200 S7-1500(T)
Beitrags-ID: 58565043, V3.0.1,
taperDiameterStart
01/2020
NO_TAPER
LINEAR
HYPERBOLIC_1
HYPERBOLIC_2
TABLE
diamActVal
taperDiameterMax
